意大利Piergiacomi PN-5050 ESD成型鉗三極管中間引腳折直角前踢3.8mm

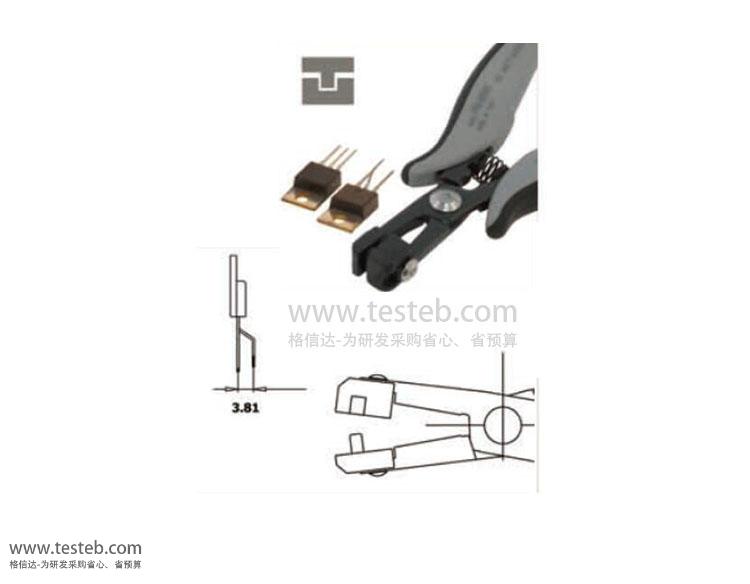

Piergiacomi皮爾杰克PN-5050 ESD成型鉗用于把TO220三極管中間引腳折彎90度直角，使其比兩邊前踢突出3.8mm，方便進行后續插裝，采用高碳鋼材質，輕巧堅硬，人體工程學設計操作省力。

TO元件三極管整型品牌：皮爾杰克Piergiacomi

聯系電話：18823303057
QQ在線客服

2104028976，2113429302 Vincent
農先生請撥打電話，或在線聯系我們，告訴我們你要什么
您將會得到省事省心的產品選型、價格報價服務！

pdf規格說明書[暫缺]

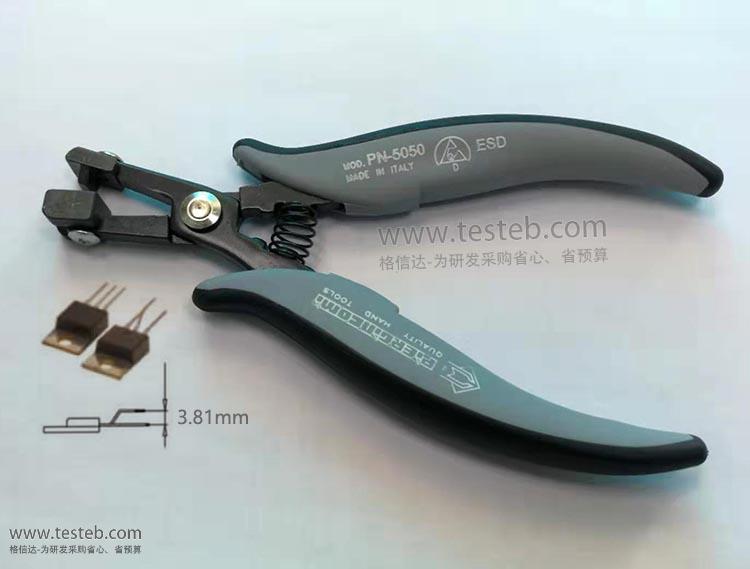

PN5050圖片

皮爾杰克Piergiacomi PN5050 TO元件三極管整型規格參數與圖片

意大利Piergiacomi皮爾杰克成型鉗用于把電阻二極管、TO220三極管元件引腳折彎整型，便于PCBA插件貼裝，起到架高減震、消除應力的效果。采用高碳鋼材質，輕巧堅硬，根據人體工程學設計，操作省力。皮爾杰克PN-5050 ESD成型鉗一次性操作把TO220三極管中間引腳折彎90度直角，比兩邊前踢突出3.8mm，方便進行后續插裝操作。

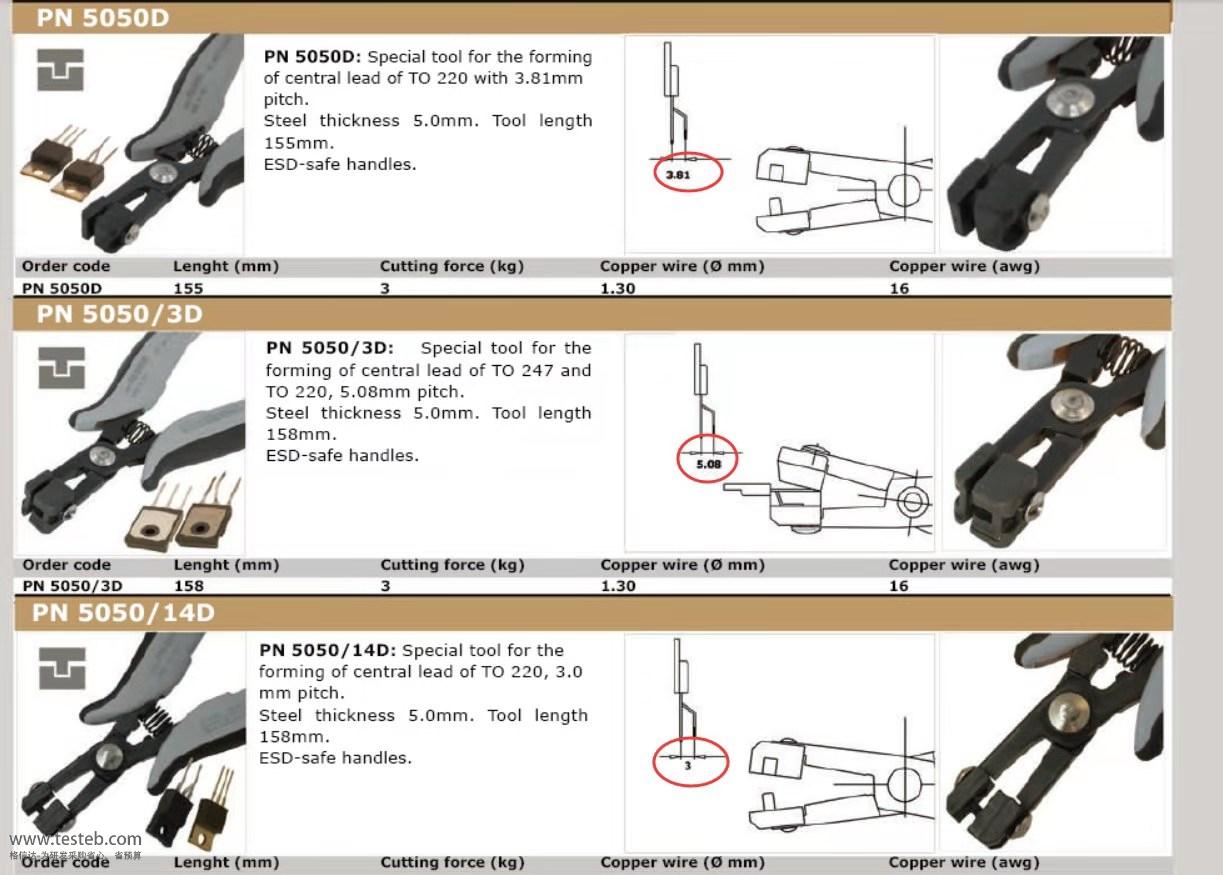

PIERGIACOMI皮爾杰克TO元件三極管引腳折彎整型鉗常用規格

PN-5040/7直角成型鉗：適用TO220、TO247元件MOS三極管引腳折90度直角，一次成形

PN5050D成型鉗：PN-5050 ESD把TO220三極管元件中心引腳折直角，并比兩邊前踢3.81mm

PN5050/3D：把TO220、TO247元件中心引腳折彎成突起5.08mm

PN5050/14D成型鉗：對TO220元件、MOS管中心引腳前踢高出3.0mm

PN5050/15D：對TO220元件中心引腳進行折彎突起，腳距2.54mm

PN5050/04D：對T0220、T0247元件邊緣引腳成型腳距5.08mm

PN5050/10：對T0220、T0247元件邊緣引腳下沉2.54mm貼裝整型準備

PN5050/16D：對T0220、T0247元件邊緣引腳折彎成型腳距3.81mm

PN5050/38 ESD：對TO220五引腳五極管1-3-5引腳成型前踢3.0mm

PN5050/6D成形鉗：對TO220三極管引腳彎折90度，中心腳比邊緣長2.54mm…

PN5050/17D：把TO220元件引腳折彎直角，且中間腳比兩邊突出3.8mm

PN-5050/49 ESD成型鉗：把TO92封裝元件三極管中間腳折彎90度前踢2.54mm

意大利皮爾杰克Piergiacomi成型鉗型號規格表

型號	類型	適用元件	成型規格	適用引腳規格及作用力
PNR-30打K鉗	折K型	C型元件，電阻電容等	彎45°，弧后留1.5mm長距離	Φ1.02mm，18awg，3.0kg
PNG-5000	C型成型鉗	電容、電阻、二極管引腳等	距離2.8mm，弧直徑3.5mm	Φ1.02mm，18awg，3.0kg
PNR-5000	打K型并剪切	電容、電阻、二極管引腳等	成型位置與本體距3~16mm可調引腳打K型并剪切保留3mm	Φ1.02mm，18awg，3.0kg
PTR-30-C/5	C型K形折彎	電阻二極管	K型折彎并剪切引腳留長4.0mm	Φ1.30mm，16awg，5.5kg
PTR-30L	L型成形鉗	電阻等元件	元件引腳成L型，留2.54mm	Φ1.02mm，18awg，3.0kg
PPR-5001	U型成型鉗	電阻等元件	元件引腳U型成型，寬10.16mm	Φ0.6~0.8mm，22~20awg，3.0kg
PPR-5002	U型成型	電阻等元件	元件引腳U型成型，寬12.70mm	Φ0.6~0.8mm，22~20awg，3.0kg
PPR-5003	U型成型	電阻等元件	元件引腳U型成型，寬15.24mm	Φ0.6~0.8mm，22~20awg，3.0kg
PN-5040/7D	90度角成型	TO220/TO247 三極管元件	三極管引腳折彎90°直角成型	Φ1.3mm，16awg，3.0kg
PN5050 ESD成型鉗	三極管整型	TO220元件	中心引腳前踢距離3.81mm	Φ1.3mm，16awg，3.0kg
PN-5050/3D	TO元件成型	TO220、TO247	中心引腳距離5.08mm	Φ1.3mm，16awg，3.0kg
PN-5050/14	TO元件成型	T0220元件	中心引腳距離3.0mm	Φ1.3mm，16awg，3.0kg
PN-5050/15	TO元件成型	T0220元件	中間引腳距前踢2.5mm	Φ1.3mm，16awg，3.0kg
PN-5050/04	TO元件成型	TO220、TO247	邊緣引腳前踢5.08mm	Φ1.3mm，16awg，3.0kg
PN-5050/10	TO元件成型	TO220元件	兩邊引腳折直角前踢2.54mm	Φ1.3mm，16awg，3.0kg
PN-5050/16	TO元件成型	T0220、T0247	邊緣引腳插裝距離3.81mm	Φ1.3mm，16awg，3.0kg
PN-5050/38	五極管整型	TO元件5引腳	1-3-5引腳折折直角前踢距離3mm	Φ1.3mm，16awg，3.0kg
PN-5050/6	TO220三極管	TO220元件	引腳折彎90度直角，中心腳突長2.54mm	Φ1.3mm，16awg，3.0kg
PN-5050/17	TO三極管	TO220元件	引腳折彎90度直角，中心腳突長3.81mm	Φ1.3mm，16awg，3.0kg
PN-5050/7	TO三極管	TO220元件	引腳折彎90度直角，中間腳比兩邊短2.54mm	Φ1.3mm，16awg，3.0kg
