皮爾杰克PN-5050/49成型鉗TO92元件中間引腳折彎90度前踢2.54mm

意大利皮爾杰克Piergiacomi PN-5050/49成型鉗用于把TO92三極管元件中間引腳折彎90度直角，與兩邊相距前踢突出2.54mm，便于PCBA插件貼裝，采用高碳鋼材質，輕巧堅硬，根據人體工程學設計，能有效達到省力效果，灰色ESD防靜電手柄。

元件引腳成型鉗品牌：皮爾杰克Piergiacomi

聯系電話：18823303057
QQ在線客服

2104028976，2113429302 Vincent
農先生請撥打電話，或在線聯系我們，告訴我們你要什么
您將會得到省事省心的產品選型、價格報價服務！

pdf規格說明書[暫缺]

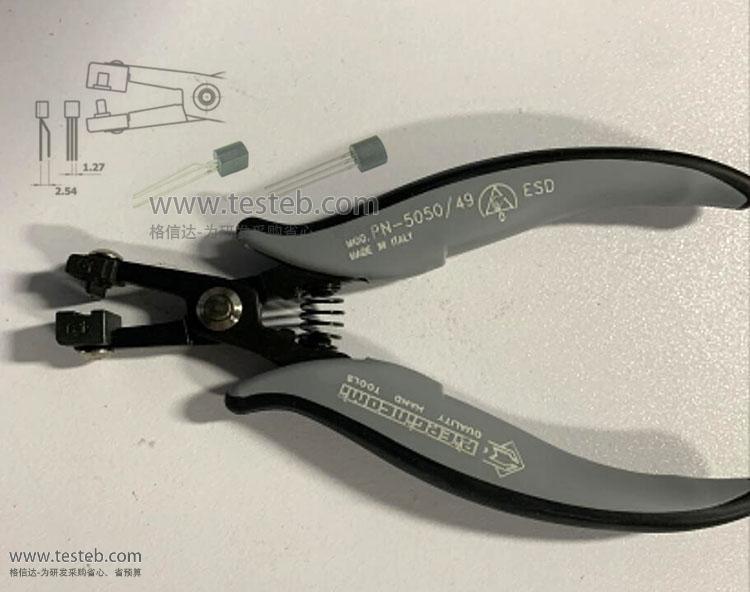

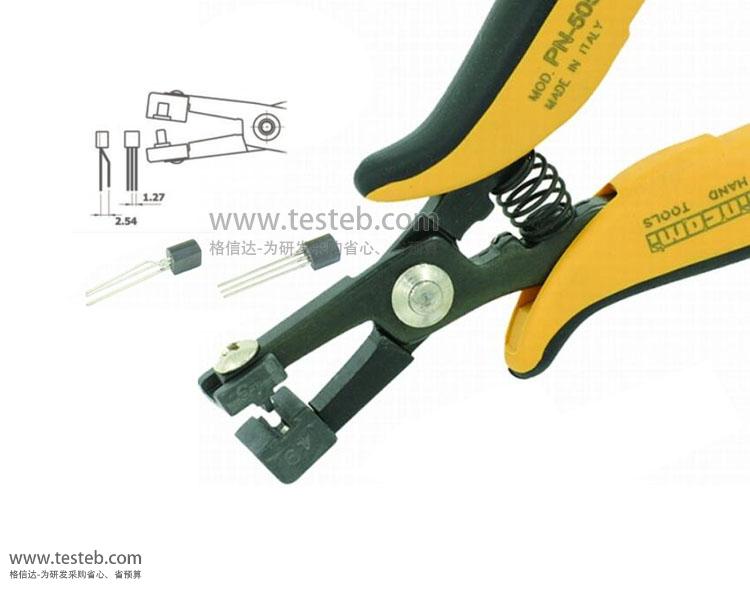

PN5050-49圖片

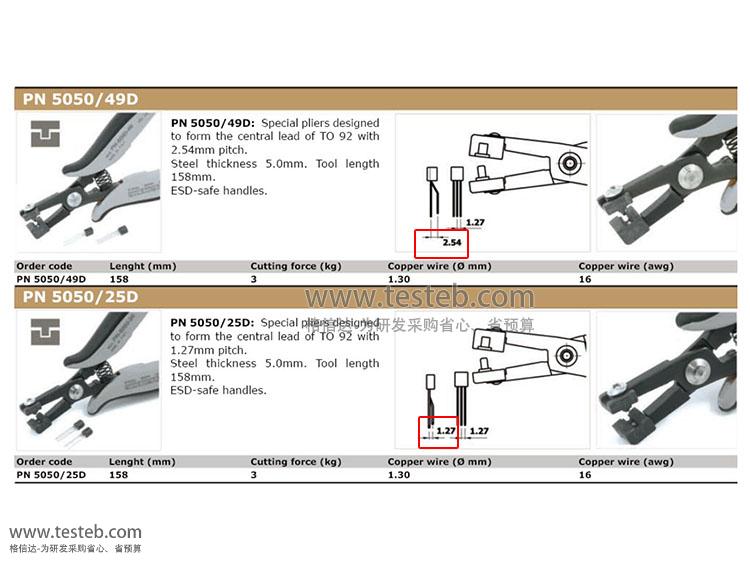

皮爾杰克Piergiacomi PN5050-49 元件引腳成型鉗規格參數與圖片

Piergiacomi皮爾杰克成型鉗TO元件引腳折彎整型工具系列采用高碳鋼材質，輕巧堅硬，根據人體工程學設計，能有效達到省力效果。意大利Piergiacomi成形鉗可對TO220三極管和五極管引腳進行90度直角彎折、或者高低錯位成型、前踢凸起或下凹貼裝，以及TO247彎折造型、TO92元件引腳折直角前踢以及直插IC扁平元件整排一次性成型折彎。皮爾杰克PN-5050/49成型鉗用于把TO92元件三極管中間引腳折彎90度直角，形成與兩邊前踢2.54mm，便于PCBA插件貼裝等后續操作，簡單方便。采用高碳鋼材質，輕巧堅硬，根據人體工程學設計，能有效達到省力效果，灰色塑膠手柄ESD防靜電。

意大利PIERGIACOMI皮爾杰克TO元件三極管引腳成形折彎鉗

PN-5050D：把TO220元件中心引腳折直角并比兩邊高出3.81mm

PN-5050/3D成型鉗：把TO220、TO247元件中心引腳折彎成突起5.08mm

PN-5050/14 ESD成型鉗：對TO220元件、MOS管中心引腳前踢高出3.0mm

PN-5050/15D：對TO220元件中心引腳進行折彎突起，腳距2.54mm

PN-5050/4D：對T0220、T0247元件邊緣引腳成型腳距5.08mm

PN-5050/10成形鉗：對T0220、T0247元件邊緣引腳下沉2.54mm貼裝整型準備

PN-5050/16D：對T0220、T0247元件邊緣引腳折彎成型腳距3.81mm

PN-5050/38 ESD五極管成型鉗：對TO220五引腳五級管1-3-5引腳成型腳距3.0mm

PN-5050/54D：對T0220五引腳元件1-3-5引腳成型腳距2.54mm

PN-5050/6D成形鉗：對TO220元件一次性將引腳彎折90度，中心引腳比邊緣引腳長2.54mm…

PN-5050/17D折彎鉗：把TO220元件引腳折彎90度直角，且中間腳比兩邊引腳突出長度3.8mm

PN-5050/49 ESD成型鉗：把TO92封裝元件三極管中間腳折彎90度前踢2.54mm

PN-5050/25D：把TO92元件中間腳折彎90度前踢1.27mm

意大利皮爾杰克成型鉗型號規格表

型號	類型	適用元件	成型規格	剪徑/線規/剪切力度	鉗子規格
PNR-30打K鉗	C型鉗	C型元件，電阻電容等	彎45°，弧后留1.5mm長距離	Φ1.02mm，18awg，3.0kg	長度145mm 鉗口厚度3.0mm
PNG-5000	C型成型鉗	電容、電阻、二極管引腳等	距離2.8mm，弧直徑3.5mm	Φ1.02mm，18awg，3.0kg	長150mm 鉗口厚度5.0mm
PNR-5000	C、O型鉗	電容、電阻、二極管引腳等	元件距離3~16mm可調，引腳留2.5mm	Φ1.02mm，18awg，3.0kg	長150mm 鉗口厚度5.0mm
PTR-30C	C型、O形	電阻電容等	弧后引腳留長3.0mm	Φ1.02mm，18awg，3.0kg	長150mm 鉗口厚度3.0mm
PTR-30-C/5	C型、歐形	電阻電容等	弧后引腳留長4.0mm	Φ1.30mm，16awg，5.5kg	長150mm 鉗口厚度3.0mm
PTR-30L	L型成形鉗	電阻等元件	元件引腳成L型，留2.54mm	Φ1.02mm，18awg，3.0kg	長度145mm 鉗口厚度3.0mm
PPR-5001	U型成型鉗	電阻等元件	元件引腳U型成型，寬10.16mm	Φ0.6~0.8mm，22~20awg，3.0kg	鉗頭寬15mm 鉗頭長31.5mm
PPR-5002	U型成型	電阻等元件	元件引腳U型成型，寬12.70mm	Φ0.6~0.8mm，22~20awg，3.0kg	鉗頭寬18mm 鉗頭長31.5mm
PPR-5003	U型成型	電阻等元件	元件引腳U型成型，寬15.24mm	Φ0.6~0.8mm，22~20awg，3.0kg	鉗頭寬13mm 鉗頭長31.5mm
PN-5040/7D	90度角成型	電阻等元件	元件90°成型，最小距離5mm	Φ1.3mm，16awg，3.0kg	鉗口厚度5.0mm 距離折角除最小5mm
PN-5050D	TO元件成型	TO220元件	中心引腳距離3.81mm	Φ1.3mm，16awg，3.0kg	長155mm 鉗口厚度5.0mm
PN-5050/3D	TO元件成型	TO220、TO247	中心引腳距離5.08mm	Φ1.3mm，16awg，3.0kg	長158mm 鉗口厚度5.0mm
PN-5050/04	TO元件成型	TO220、TO247	邊緣引腳距離5.08mm	Φ1.3mm，16awg，3.0kg	長158mm 鉗口厚度5.0mm
PN-5050/10	TO元件成型	TO220元件	兩邊引腳下折貼裝2.54mm	Φ1.3mm，16awg，3.0kg	長158mm 鉗口厚度5.0mm
PN-5050/14	TO元件成型	T0220元件	中心引腳距離3.0mm	Φ1.3mm，16awg，3.0kg	長158mm 鉗口厚度5.0mm
PN-5050/15	TO元件成型	T0220元件	中間引腳距離突高2.5mm	Φ1.3mm，16awg，3.0kg	長158mm 鉗口厚度5.0mm
PN-5050/16	TO元件成型	T0220、T0247	邊緣引腳距離3.81mm	Φ1.3mm，16awg，3.0kg	長158mm 鉗口厚度5.0mm
PN-5050/36	TO元件成型	TO220元件5引腳	2-4引腳距離3mm	Φ1.3mm，16awg，3.0kg	長158mm 鉗口厚度5.0mm
PN-5050/38	TO元件成型	TO220元件5引腳	1-3-5引腳距離3mm	Φ1.3mm，16awg，3.0kg	長158mm 鉗口厚度5.0mm
PN-5050/6	TO元件成型	TO220元件	引腳折彎90度直角，中心腳突長2.54mm	Φ1.3mm，16awg，3.0kg	長155mm 鉗口厚度5.0mm
PN-5050/7	TO元件成型	TO220元件	引腳折彎90度直角，中心少短2.54mm	Φ1.3mm，16awg，3.0kg	長155mm 鉗口厚度5.0mm
PN5050/49D成型鉗	折直角前踢	TO92封裝	三極管中間腳折彎90度前踢2.54mm	Φ1.3mm，16awg，3.0kg	長158mm 鉗口厚度5.0mm
PN-5050/25	折直角前踢	TO92三極管	中間腳折彎90度前踢1.27mm	Φ1.3mm，16awg，3.0kg	長158mm 鉗口厚度5.0mm
