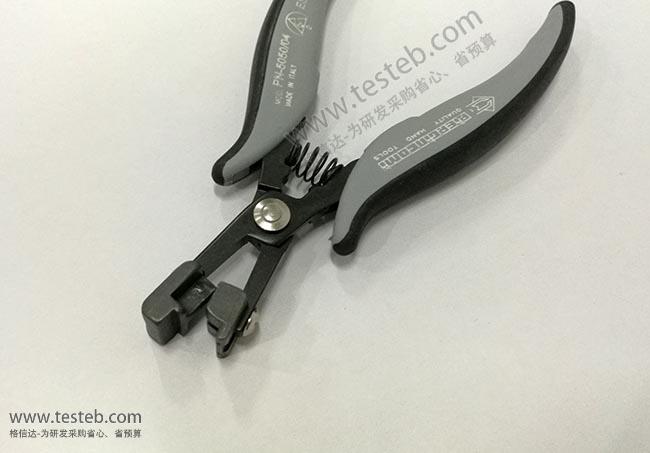

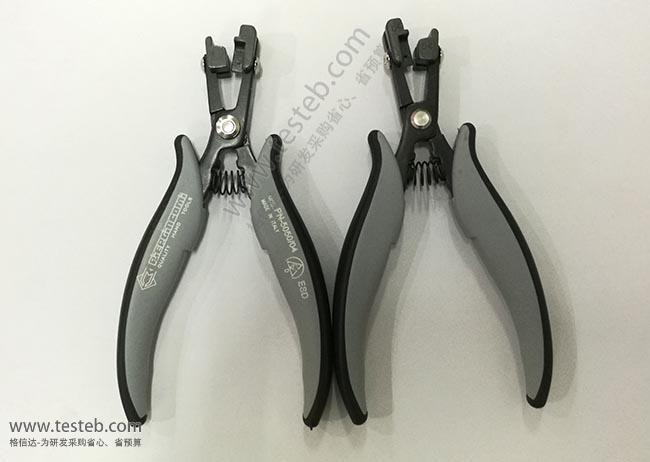

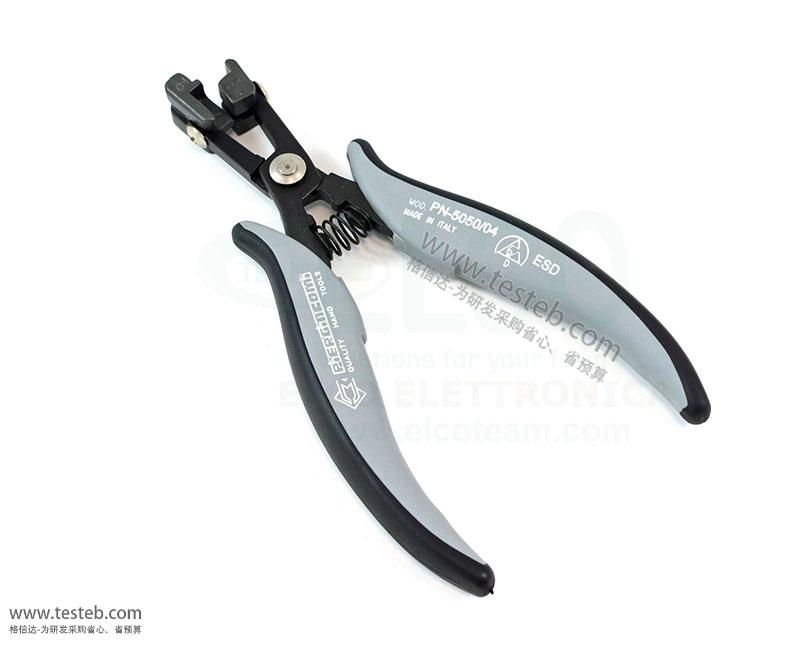

皮爾杰克Piergiacomi PN5050/04成型鉗TO220 MOS管引腳折彎

意大利Piergiacomi皮爾杰克PN-5050/04成型鉗可使TO220、TO247元件MOS管邊緣引腳進行5.08mm的成型腳距效果，適用線徑1.30mm以內引腳直徑，采用人體工程學手柄，操作簡單方便。

TO元件三極管整型品牌：皮爾杰克Piergiacomi

聯系電話：18823303057
QQ在線客服

2104028976，2113429302 Vincent
農先生請撥打電話，或在線聯系我們，告訴我們你要什么
您將會得到省事省心的產品選型、價格報價服務！

PN-5050-04說明書

PN-5050-04圖片

皮爾杰克Piergiacomi PN-5050-04 TO元件三極管整型規格參數與圖片

PIERGIACOMI皮爾杰克鉗子TO電子元件定型鉗PN-5050系列人工打磨制而成，提高定型精度。PN5050/04成型鉗采用高碳鋼材質，輕巧堅硬，根據人體工程學設計，能有效達到省力效果。每把工具根據手柄標準適用，能使用100萬次以上。

皮爾杰克PN5050/04 TO電子元件成型鉗系列

PN-5050、PN-5050-D：對T0220元件中心引腳成型腳距3.81mm

PN-5050-3、PN-5050/3-D：對T0220、T0247元件中心引腳成型腳距5.08mm

PN-5050-14、PN-5050/14-D：對T0220元件中心引腳成型腳距3.0mm

PN-5050-15、PN-5050/15-D：對T0220元件中心引腳成型腳距2.54mm

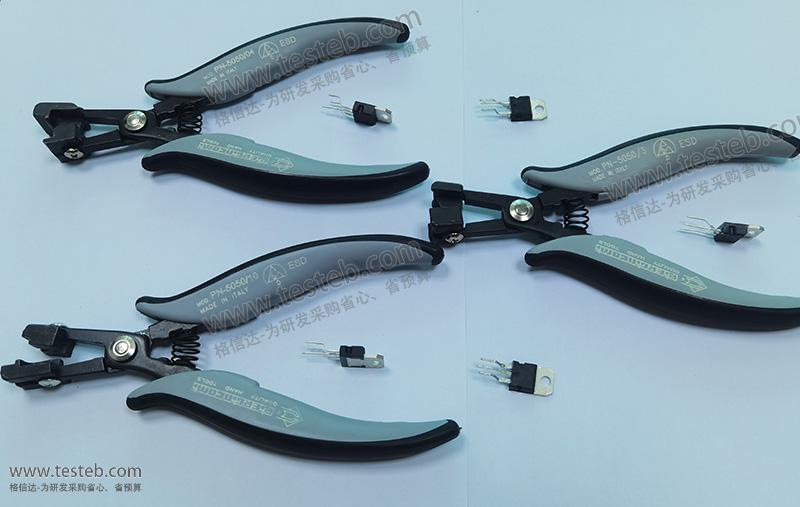

PN5050/4定型鉗、PN-5050/4-D：對TO220、TO247元件三極MOS管邊緣引腳成型腳距5.08mm

PN5050/10、PN-5050/10-D：對T0220、T0247元件邊緣引腳成型腳距2.54mm

PN5050/16、PN-5050/16-D：對T0220、T0247元件邊緣引腳成型腳距3.81mm

PN-5050-38、PN-5050/38-D：對TO220五級管元件1-3-5引腳成型腳距3.0mm

PN-5050-54、PN-5050/54-D：對T0220五引腳元件1-3-5引腳成型腳距2.54mm

PN-5050-36、PN-5050/36-D：對T0220五引腳元件2-4引腳成型腳距3.0mm

PN-5050-53、PN-5050/53-D：對T0220五引腳元件2-4引腳成型腳距2.54mm

PN-5050-6、PN-5050/6-D：對TO220元件三/五級管一次性將引腳彎折90度，中心引腳比邊緣引腳長2.54mm……

PN-5050-49、PN-5050/49-D：對T0992元件中心引腳成型腳距為2.54mm工具

PN-5050-25、PN-5050/25-D：對T0992元件中心引腳成型腳距為1.27mm工具

PN5050系列TO元件成型鉗說明書http://m.jwjzzs.com/download/201610/Piergiacomi_PN5050.pdf

意大利皮爾杰克PIERGIACOMI電子元器件成型鉗選型表

型號	類型	適用元件	成型規格	剪徑/線規/剪切力度	鉗子規格
PNR-30	C型成型鉗	C型元件，電阻電容等	彎45°，弧后留1.5mm長距離	Φ1.02mm，18awg，3.0kg	長度145mm 鉗口厚度3.0mm
PNG-5000	C型成型鉗	電容、電阻、二極管引腳等	距離2.8mm，弧直徑3.5mm	Φ1.02mm，18awg，3.0kg	長150mm 鉗口厚度5.0mm
PNR-5000	C型成型鉗	電容、電阻、二極管引腳等	元件距離3~16mm可調，引腳留2.5mm	Φ1.02mm，18awg，3.0kg	長150mm 鉗口厚度5.0mm
PTR-30-C	C型成型鉗	電阻電容等	弧后引腳留長3.0mm	Φ1.02mm，18awg，3.0kg	長150mm 鉗口厚度3.0mm
PTR-30-C/5	C型成型鉗	電阻電容等	弧后引腳留長4.0mm	Φ1.30mm，16awg，5.5kg	長150mm 鉗口厚度3.0mm
PTR-30-L	L型成形鉗	電阻等元件	元件引腳成L型，留2.54mm	Φ1.02mm，18awg，3.0kg	長度145mm 鉗口厚度3.0mm
PPR-5001	U型成型鉗	電阻等元件	元件引腳U型成型，寬10.16mm	Φ0.6~0.8mm，22~20awg，3.0kg	鉗頭寬15mm 鉗頭長31.5mm
PPR-5002	U型成型	電阻等元件	元件引腳U型成型，寬12.70mm	Φ0.6~0.8mm，22~20awg，3.0kg	鉗頭寬18mm 鉗頭長31.5mm
PPR-5003	U型成型	電阻等元件	元件引腳U型成型，寬15.24mm	Φ0.6~0.8mm，22~20awg，3.0kg	鉗頭寬13mm 鉗頭長31.5mm
PN-5040	90度角成型	電阻等元件	元件90°成型，最小距離5mm	Φ1.3mm，16awg，3.0kg	鉗口厚度5.0mm 距離折角除最小5mm
PN-5050	TO元件成型	t0220元件	中心引腳距離3.81mm	Φ1.3mm，16awg，3.0kg	長155mm 鉗口厚度5.0mm
PN-5050/3	TO元件成型	T0220、T0247	中心引腳距離5.08mm	Φ1.3mm，16awg，3.0kg	長158mm 鉗口厚度5.0mm

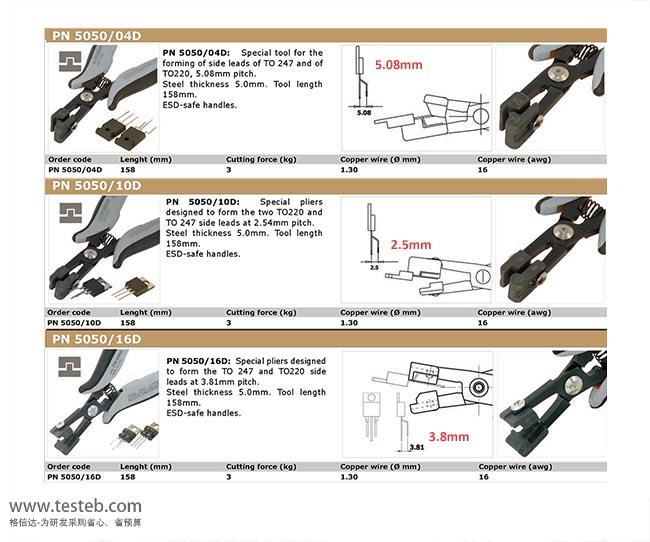

PN-5050/04	TO元件成型	T0220三極管、T0247	邊緣引腳距離5.08mm	Φ1.3mm，16awg，3.0kg	長158mm 鉗口厚度5.0mm
PN-5050/10	TO元件成型	TO220 MOS管	邊緣引腳距離2.54mm	Φ1.3mm，16awg，3.0kg	長158mm 鉗口厚度5.0mm
PN-5050/14	TO元件成型	T0220元件	中心引腳距離3.0mm	Φ1.3mm，16awg，3.0kg	長158mm 鉗口厚度5.0mm
PN-5050/15	TO元件成型	T0220元件	中心引腳距離2.5mm	Φ1.3mm，16awg，3.0kg	長158mm 鉗口厚度5.0mm
PN-5050/16	TO元件成型	T0220、T0247	邊緣引腳距離3.81mm	Φ1.3mm，16awg，3.0kg	長158mm 鉗口厚度5.0mm
PN-5050/36	TO元件成型	T0220元件5引腳	2-4引腳距離3mm	Φ1.3mm，16awg，3.0kg	長158mm 鉗口厚度5.0mm
PN-5050/38	TO元件成型	T0220元件5引腳	1-3-5引腳距離3mm	Φ1.3mm，16awg，3.0kg	長158mm 鉗口厚度5.0mm
PN-5050/6	TO元件成型	T0220元件	引腳折彎90度直角，中心多長2.54mm	Φ1.3mm，16awg，3.0kg	長155mm 鉗口厚度5.0mm
PN-5050/7	TO元件成型	T0220元件	引腳折彎90度直角，中心少短2.54mm	Φ1.3mm，16awg，3.0kg	長155mm 鉗口厚度5.0mm
PN-5050/21	T0元件成型	T0220元件5引腳	引腳折彎90度直角 1-3-5比2-4少短2.54mm	Φ1.3mm，16awg，3.0kg	長155mm 鉗口厚度5.0mm
PN-5050/(*)	TO元件成型鉗，T0220元件3、5、7引腳，一次性將元件引腳折彎并保留不同長度區別，具體需求選型請聯系咨詢
PN-5050/25	T0元件成型	T0092元件3引腳	中心引腳折彎，腳距1.27mm	Φ1.3mm，16awg，3.0kg	長158mm 鉗口厚度5.0mm
PN-5050/49	T0元件成型	T0092元件3引腳	中心引腳折彎，腳距2.54mm	Φ1.3mm，16awg，3.0kg	長158mm 鉗口厚度5.0mm
PNI-5000	切割鉗	TO元件引腳切割成型	留4.5mm，末端0.4mm	Φ0.80mm，20awg，3.0kg	長150mm 鉗口厚度5.0mm
PNI-5015	切割鉗	TO引腳成型	距1.5mm處平切，切割長度可調	Φ0.64mm，22awg，5.0kg	長155mm 鉗口厚度5.0mm
TP-30	彎切鉗	PCB引腳切割彎曲	一次性切割和彎平	Φ1.02mm，18awg，3.0kg	長138mm 鉗口厚度3.0mm
TP-5000/15	彎切鉗	PCB引腳末端切割	一次性切割余1.5mm外彎30°	Φ1.02mm，18awg，3.0kg	長147mm 鉗口厚度5.0mm
TS-30	壓切鉗	PCB引腳切割按壓	引腳一次性切并亞平	Φ1.02mm，18awg，9.0kg	長138mm 鉗口厚度3.0mm
其它	皮爾電子鉗：TR-20-M、TR-25、TR-30剪鉗、TR-30-15、TR-58、TR-5000R、TTR-5500 夾取鉗子：PN-2002-M、PN-2001、PN-5007、PN-5025、PNB-2015、PN-5032、PLCC-44 注：以上規格均有防靜電手柄型號，在對應型號后面加-D，如有需要請在購買時說明 —深圳格信達科技代理商
