皮爾杰克Piergiacomi PNR-30成型打K鉗色環電阻二極管引腳折彎消除應力

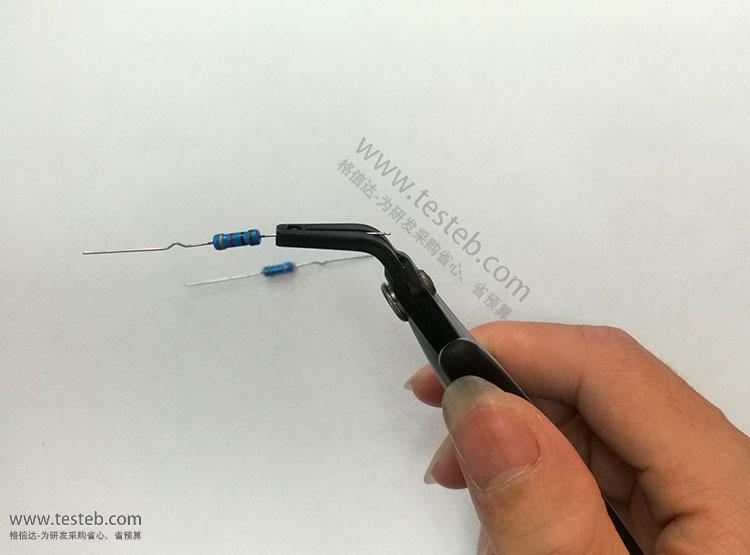

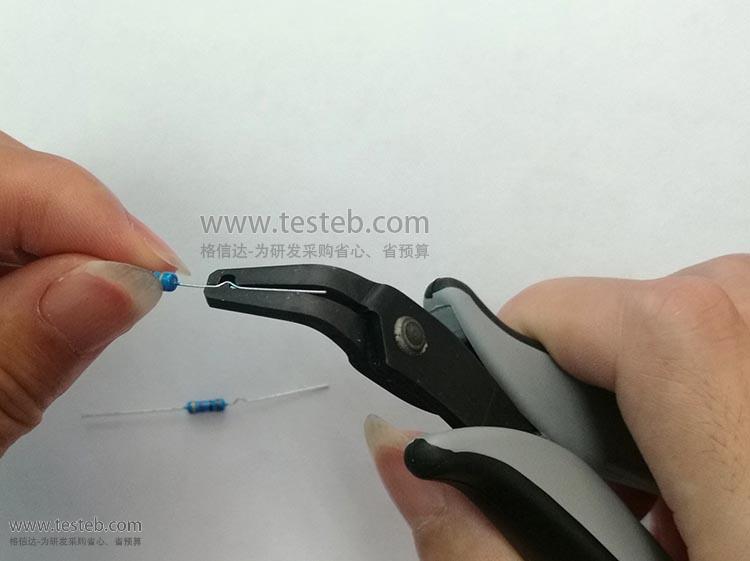

意大利皮爾杰克Piergiacomi PNR-30成型鉗用于對色環電阻電容、二極管等的引腳彎折打K型消除應力，起到架高減震作用，方便后續插件組裝焊接，可應付1.0mm線徑折彎造型，不能剪切多余長度引腳，需要另外用剪鉗剪掉。

電阻二極管打K成型品牌：皮爾杰克Piergiacomi

聯系電話：18823303057
QQ在線客服

2104028976，2113429302 Vincent
農先生請撥打電話，或在線聯系我們，告訴我們你要什么
您將會得到省事省心的產品選型、價格報價服務！

PNR-30說明書

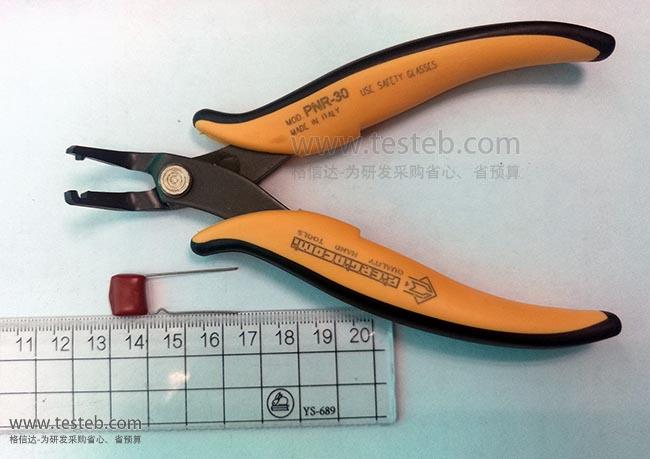

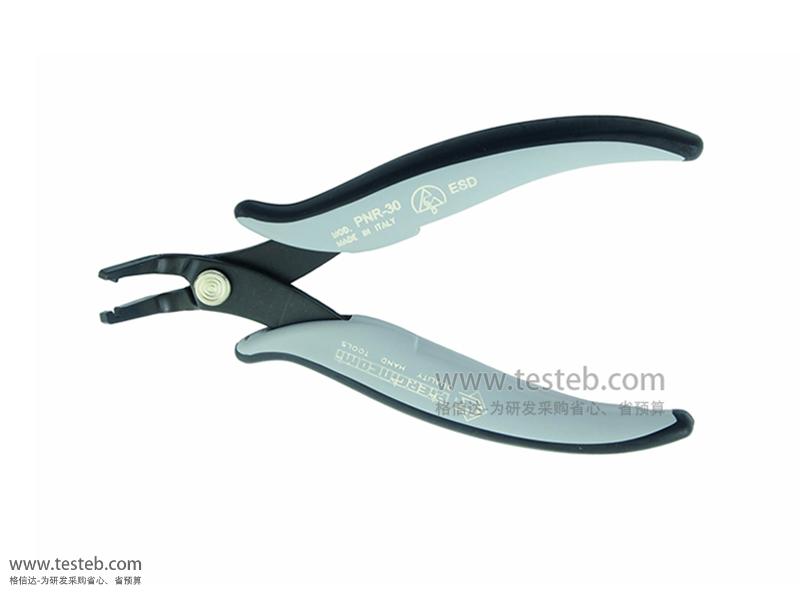

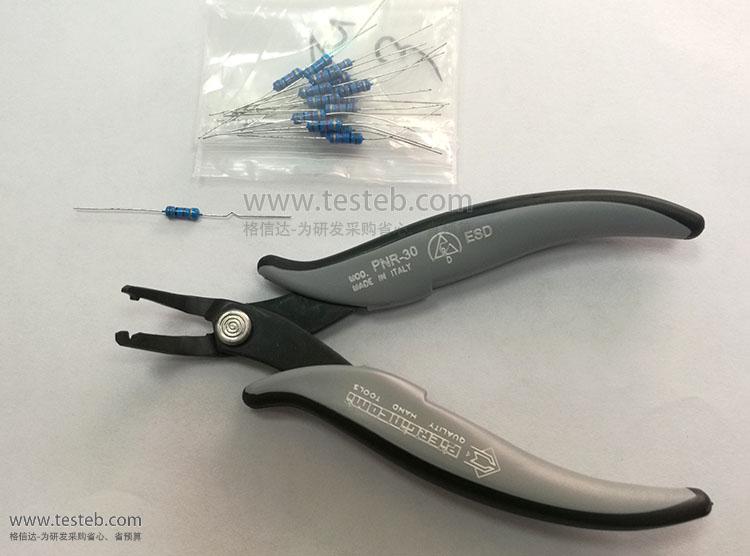

PNR-30圖片

皮爾杰克Piergiacomi PNR-30 電阻二極管打K成型規格參數與圖片

Piergiacomi皮爾杰克工具品牌針對電子領域研發專用手動、氣動工具，滿足各種常規及實驗性需求的產品，包括斜口鉗、成型鉗及剝線鉗、鑷子、氣剪、分板機等。皮爾杰克成型鉗系列用于對電容、電阻、二極管引腳及TO元件MOSFE、DIP元件、IC芯片管腳進行整型彎折，可做成C型、L型、U形、K型以及90度直角成型、高低錯位/長短成形以及特殊角度彎切。

皮爾杰克Piergiacomi PNR-30成型鉗用于對C型元件如電阻電容、二極管等的引腳彎折打K型，起到架高減震消除應力效果，方便后續插件組裝焊接。PNR-30打K鉗可應付1.0mm線徑，僅折彎造型，不能剪切多余長度引腳，需要另外用剪鉗去除不要的部分。而PNR-5000和PTR-30C/5成型剪切鉗一次操作即可彎折并剪斷余腳，僅保留適當長度。

意大利Piergiacomi成型鉗型號規格表

型號	適用元件	成型規格	適用直徑/線規/剪切力度
PNR-30 K型鉗	C型元件，電阻電容等	鉗頭彎45°，用于將電阻二極管引腳打K腳	Φ1.02mm，18awg，3.0kg
PNG-5000	電容、電阻、二極管引腳等	距離2.8mm，O型弧直徑3.5mm	Φ1.02mm，18awg，3.0kg
PNR-5000	電容、電阻、二極管引腳等	成型位置與元件本體距離，即架高3~16mm可調，帶剪切，保留3mm引腳長度插板	Φ1.02mm，18awg，3.0kg
PTR-30C/5成型鉗	電阻電容C型/K腳	架高4.5mm，剪切后引腳留長4.0mm	Φ1.30mm，16awg，5.5kg
U型折彎，本體兩端打直角90度（C形）
PPR-5001D	電阻等元件	元件引腳U型成型，寬10.16mm即1cm	Φ0.6~0.8mm，3.0kg
PPR-5002D	電阻等元件	元件引腳U型成型，寬12.70mm，即1.2厘米	Φ0.6~0.8mm，3.0kg
PPR-5003D	電阻等元件	元件引腳U型成型，寬15.24mm	Φ0.6~0.8mm，3.0kg
PN-5050系列TO元件成型鉗——用于TO元件三極管、五級管、7引腳，MOSFET-NMOS/PMOS管腳整型，具體選型請聯系咨詢
PN-5050	TO220元件	中間引腳前踢3.81mm	Φ1.3mm，16awg，3.0kg
PN-5050/3 ESD	TO220、TO247	中心引腳突高5.08mm	Φ1.3mm，16awg，3.0kg
PN-5050/04	TO220、TO247	兩邊引腳彎折90度，貼裝高度5.08mm	Φ1.3mm，16awg，3.0kg
PN-5050/10成型鉗	TO220元件	三極管兩邊引腳貼裝折彎，高度2.54mm	Φ1.3mm，16awg，3.0kg
PN-5050/36	TO220 5引腳	五極管2-4引腳距離3mm	Φ1.3mm，16awg，3.0kg
PN-5050/38	TO220 5引腳	1-3-5引腳距離3mm	Φ1.3mm，16awg，3.0kg
PN-5050/6成型鉗	TO220元件	引腳折彎90度直角，中心多長2.54mm	Φ1.3mm，16awg，3.0kg
PN-5050/7	TO220元件	引腳折彎90度直角，中心少短2.54mm	Φ1.3mm，16awg，3.0kg
PN-5050/21	TO220 5引腳	5極管引腳折彎90度直角，1-3-5比2-4少短2.54mm	Φ1.3mm，16awg，3.0kg
PN-5050/25	TO092元件	中間引腳突起，腳距1.27mm	Φ1.3mm，16awg，3.0kg
PN-5050/49	TO092元件	使中間引腳折彎，比兩個邊腳高出2.54mm	Φ1.3mm，16awg，3.0kg
PN 5040/7 ESD直角成型	TO元件MOSFET	TO220元件彎成90°直角成型，成型位置距離本體>5mm	Φ1.3mm，16awg，3.0kg
PNI 5000D整形鉗	扁平IC芯片引腳	管腳整形，2次彎折90度直角，一邊整排彎成臺階狀	Φ0.80mm，20awg，3.0kg
成型剪切鉗
PTR 30L成型鉗	電阻/二極管	元件引腳成L型成形，并剪切保留2.54mm	Φ1.02mm，18awg，3.0kg
PNI 5015剪切鉗	TO元件三極管	把NMOS/PMOS引腳剪短，可調整保留長度1.5mm~10mm	0.64mm，22號線規, 5kg
TP 30 ESD	電阻、二極管	剪切PCB引腳，并保留一小段向外側彎曲壓平	Φ1.02mm，18awg，3.0kg
TP 5000/15彎切鉗	電阻、二極管	線路板引腳向外折彎30°角，末端剪切并保留1.5mm	Φ1.02mm，18awg，3.0kg
TS 30 D壓切鉗	電阻、二極管	將PCB板引腳剪切并壓扁，扁平緊貼在線路板上	Φ1.02mm，18awg，9.0kg
