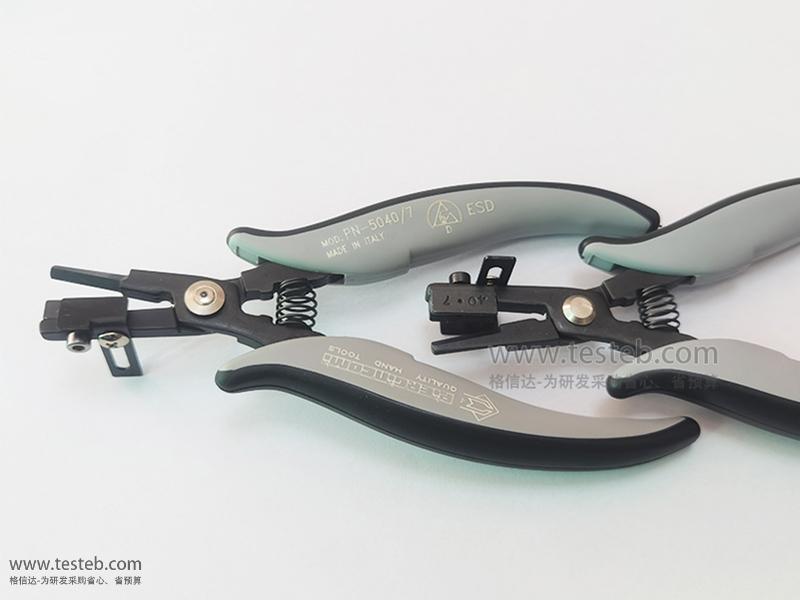

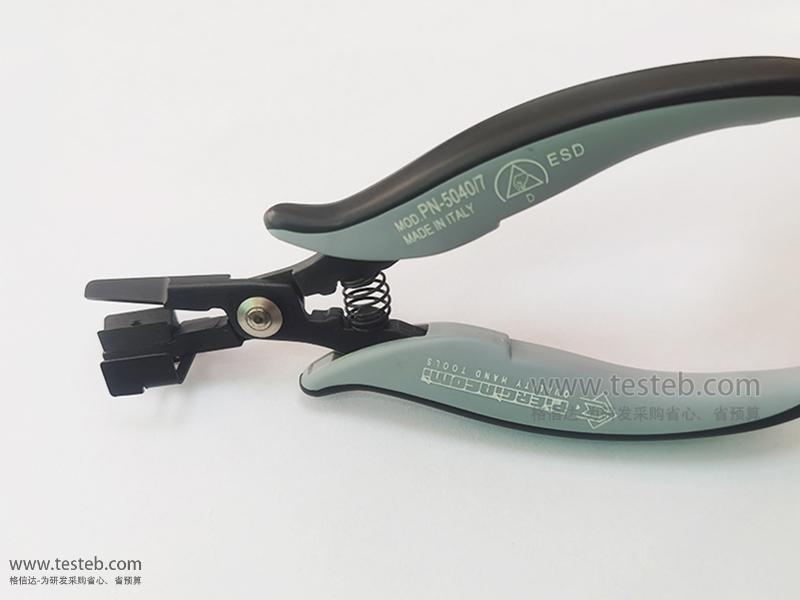

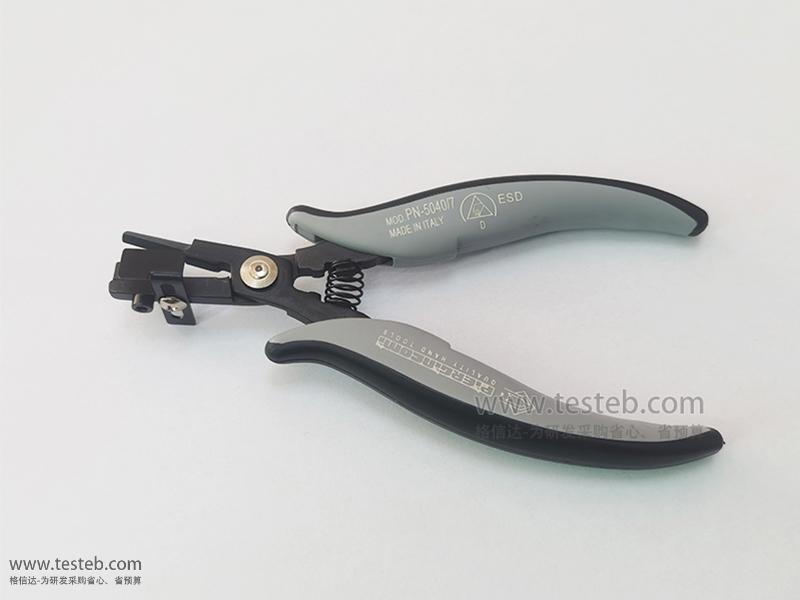

意大利皮爾杰克PIERGIACOMI PN5040/7 ESD引腳成型鉗用于把MOSFET/TO220/TO247三極管和五極管引腳折彎90度直角、或者折兩次直角貼裝，成型位置與本體距離3mm~20mm可調，可處理寬度15mm以內一次成型。
意大利Piergiacomi皮爾杰克公司成立于1970年代，專業制造工具，為世界著名品牌HAKKO白光、EDSYN愛迪生、GOOT固特太洋等工具做貼牌的意大利工廠。皮爾杰克PN5040 90°成型工具鉗采用手工打磨，精度相對較高，根據人體工程學設計，能有效達到省力效果。皮爾杰克PN5040/7 ESD成型鉗用于把MOSFET/TO220/TO-247三極管和五極管引腳折直角90度、或者折兩次直角貼裝，折彎位置與本體距離3mm~20mm可調，整型寬度15mm引腳并寬，防靜電塑料手柄輕便耐用。

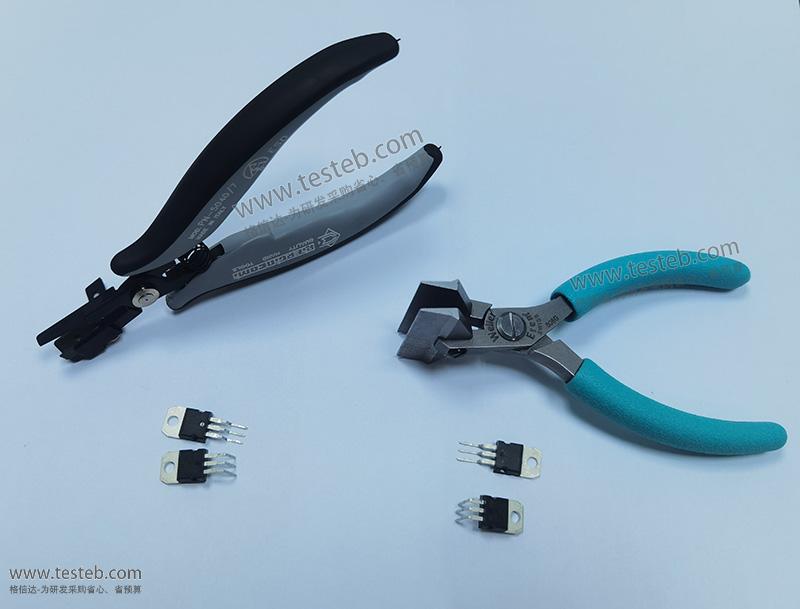

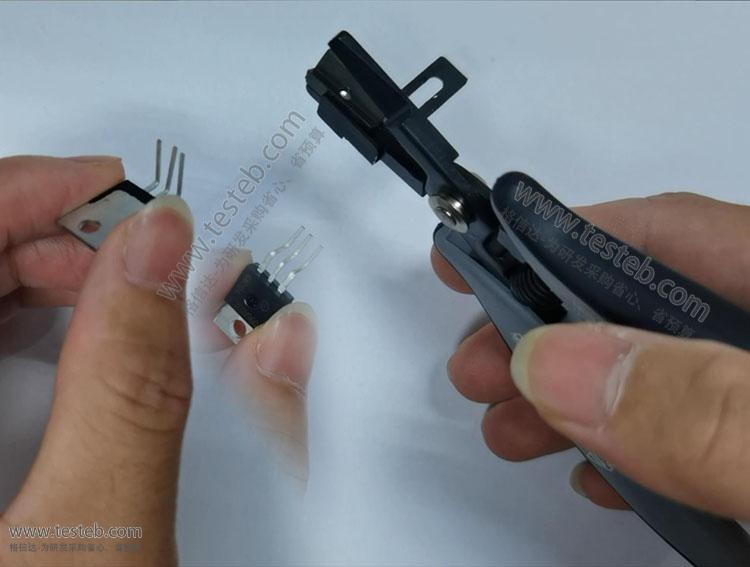

成型效果：三五極管引腳折90度直角成型，成型位置與本體距離3mm~20mm可調，整型寬度15mm（引腳并寬）
適用線徑：TO220元件/TO247，NMOS、PMOS管、三極管引腳Φ1.30mm直徑以內
折彎直角后，可用PNI-5015成形剪鉗將引腳剪短，保留所需長度，便于插件組裝
線規號：16AWG銅線
承受力度：3KG
高碳鋼厚度：5.0mm
工具長度：150mm
PN 5040/7 ESD適用TO220、TO247元件90度直角彎折，具有停產老款的PN 5040和PN5040/5型號功能
90度引腳成型鉗說明書http://m.jwjzzs.com/download/201610/Piergiacomi_PPR5000_PN5040.pdf
淘寶下單鏈接（店鋪名：格信達測控工具）：https://item.taobao.com/item.htm?id=546128337435
進口意大利皮爾杰克PIERGIACOMI成型鉗選型表
型號
類型
適用元件
成型規格
剪徑/線規/剪切力度
鉗子規格
PNR-30
C型成型鉗
C型元件，
電阻電容等
彎45°，弧后留1.5mm長距離
Φ1.02mm，18awg，3.0kg
長度145mm
鉗口厚度3.0mm
PNG-5000
C型成型鉗
電容、電阻、
二極管引腳等
距離2.8mm，弧直徑3.5mm
Φ1.02mm，18awg，3.0kg
長150mm
鉗口厚度5.0mm
PNR-5000
C型成型鉗
電容、電阻、
二極管引腳等
元件距離3~16mm可調，
引腳留2.5mm
Φ1.02mm，18awg，3.0kg
長150mm
鉗口厚度5.0mm
PTR-30-C
C型成型鉗
電阻電容等
弧后引腳留長3.0mm
Φ1.02mm，18awg，3.0kg
長150mm
鉗口厚度3.0mm
PTR-30-C/5
C型成型鉗
電阻電容等
弧后引腳留長4.0mm
Φ1.30mm，16awg，5.5kg
長150mm
鉗口厚度3.0mm
PTR-30-L
L型成形鉗
電阻等元件
元件引腳成L型，留2.54mm
Φ1.02mm，18awg，3.0kg
長度145mm
鉗口厚度3.0mm
PPR-5001
U型成型鉗
電阻等元件
元件引腳U型成型，寬10.16mm
Φ0.6~0.8mm，22~20awg，3.0kg
鉗頭寬15mm
鉗頭長31.5mm
PPR-5002
U型成型
電阻等元件
元件引腳U型成型，寬12.70mm
Φ0.6~0.8mm，22~20awg，3.0kg
鉗頭寬18mm
鉗頭長31.5mm
PPR-5003
U型成型
電阻等元件
元件引腳U型成型，寬15.24mm
Φ0.6~0.8mm，22~20awg，3.0kg
鉗頭寬13mm
鉗頭長31.5mm
PN-5040/7D
90度角成型
TO220元件、TO247、MOS三極管
元件90°成型，最小距離5mm
Φ1.3mm，16awg，3.0kg
鉗口厚度5.0mm
距離折角除最小3mm
PN-5050
TO元件成型
t0220元件
中心引腳距離3.81mm
Φ1.3mm，16awg，3.0kg
長155mm
鉗口厚度5.0mm
PN-5050/3
TO元件成型
T0220、T0247
中心引腳距離5.08mm
Φ1.3mm，16awg，3.0kg
長158mm
鉗口厚度5.0mm
PN-5050/04
TO元件成型
T0220、T0247
邊緣引腳距離5.08mm
Φ1.3mm，16awg，3.0kg
長158mm
鉗口厚度5.0mm
PN-5050/10
TO元件成型
T0220元件
邊緣引腳距離2.54mm
Φ1.3mm，16awg，3.0kg
長158mm
鉗口厚度5.0mm
PN-5050/14
TO元件成型
T0220元件
中心引腳距離3.0mm
Φ1.3mm，16awg，3.0kg
長158mm
鉗口厚度5.0mm
PN-5050/15
TO元件成型
T0220元件
中心引腳距離2.5mm
Φ1.3mm，16awg，3.0kg
長158mm
鉗口厚度5.0mm
PN-5050/16
TO元件成型
T0220、T0247
邊緣引腳距離3.81mm
Φ1.3mm，16awg，3.0kg
長158mm
鉗口厚度5.0mm
PN-5050/36
TO元件成型
T0220元件5引腳、五級管
2-4引腳距離3mm
Φ1.3mm，16awg，3.0kg
長158mm
鉗口厚度5.0mm
PN-5050/38
TO元件成型
T0220元件5引腳
1-3-5引腳折直角，前踢距離3mm
Φ1.3mm，16awg，3.0kg
長158mm
鉗口厚度5.0mm
PN-5050/6
TO元件成型
T0220元件
引腳折彎90度直角，中心多長2.54mm
Φ1.3mm，16awg，3.0kg
長155mm
鉗口厚度5.0mm
PN-5050/7
TO元件成型
T0220元件
引腳折彎90度直角，中心少短2.54mm
Φ1.3mm，16awg，3.0kg
長155mm
鉗口厚度5.0mm
PN-5050/21
T0元件成型
T0220元件5引腳
引腳折彎90度直角
1-3-5比2-4少短2.54mm
Φ1.3mm，16awg，3.0kg
長155mm
鉗口厚度5.0mm
PN-5050/(*)
TO元件成型鉗，T0220元件3、5、7引腳，一次性將元件引腳折彎并保留不同長度區別，具體需求選型請聯系咨詢
PN-5050/25
T0元件成型
T0092元件3引腳
中心引腳折彎，腳距1.27mm
Φ1.3mm，16awg，3.0kg
長158mm
鉗口厚度5.0mm
PN-5050/49
TO92封裝成型
T0092元件三極管
中心引腳折彎，腳距2.54mm
Φ1.3mm，16awg，3.0kg
長158mm
鉗口厚度5.0mm
PNI-5000整形鉗
成型鉗
IC管引腳切割成型
留4.5mm，末端0.4mm
Φ0.80mm，20awg，3.0kg
長150mm
鉗口厚度5.0mm
PNI-5015剪鉗
切割鉗
TO元件三五級管引腳剪切
1.5mm~10mm長度可調
Φ0.64mm，22awg，5.0kg
長155mm
鉗口厚度5.0mm
TP-30
彎切鉗
PCB引腳切割彎曲
一次性切割和彎平
Φ1.02mm，18awg，3.0kg
長138mm
鉗口厚度3.0mm
TP-5000/15
彎切鉗
PCB引腳末端切割
一次性切割余1.5mm外彎30°
Φ1.02mm，18awg，3.0kg
長147mm
鉗口厚度5.0mm
TS-30
壓切鉗
PCB引腳切割按壓
引腳一次性切并亞平
Φ1.02mm，18awg，9.0kg
長138mm
鉗口厚度3.0mm
其它
皮爾電子鉗：TR-20-M、TR-25、TR-30剪鉗、TR-30-15、TR-58、TR-5000R、TTR-5500
夾取起拔鉗：PN-2002-M、PN-2001、PN-5007、PN-5025、PNB-2015、PN-5032、PLCC-44
注：以上規格均有防靜電手柄型號供選擇，在對應型號后面加-D，如有需要請在購買時說明
