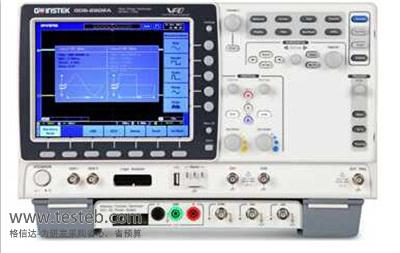

固緯GDS-2102A雙通道數字示波器100MHz帶寬，提供2/4模擬輸入通道，最高2GSa/s實時取樣率及100GSa/s等效取樣率，彈性、豐富且隨時擴充的應用接口，保障客戶的投資價值。
固緯GDS-2000A系列示波器具有300MHz、200MHz、100MHz和70MHz四種帶寬，2和4組輸入通道，整個系列涵蓋GDS-2072A,GDS-2074A,GDS-2102A示波器,GDS-2104A,GDS-2202A,GDS-2204A,GDS-2302A,GDS-2304A共8種機型。GDS-2000A系列數字存儲示波器體現了一種高價值的設計構思，包括2GSa/s采樣率、2M記錄長度、2/4輸入通道、超大彩色LCD顯示屏以及VPO (Visual Persistence Oscilloscope)技術，80,000wfms/s的更新率可以快速完成波形捕獲和處理。
| GDS-2072A | GDS-2074A | GDS-2102A | GDS-2104A | GDS-2202A | GDS-2204A | GDS-2302A | GDS-2304A | ||
| 垂直系統 | 通道 | 2 | 4 | 2 | 4 | 2 | 4 | 2 | 4 |
| 帶寬 | DC~70MHz | DC~100MHz | DC~200MHz | DC~300MHz | |||||
| (-3dB) | (-3dB) | (-3dB) | (-3dB) | ||||||
| 上升時間 | 5ns | 3.5ns | 1.75ns | 1.17ns | |||||
| 帶寬限制 | 20MHz | 20MHz | 20M/100MHz | 20M/100M/200MHz | |||||
| (-3dB) | |||||||||
| 垂直分辨率 | 8 bit@1MΩ: 1mV~10V | ||||||||
| 輸入耦合 | AC, DC, GND | ||||||||
| 輸入阻抗 | 1MΩ// 16pF | ||||||||
| 精確度 | 當2mV/div 或更大檔位時 ,精確度為±(3% X |讀值| + 0.1div + 1mV) | ||||||||
| 當1mV/div 時 ,精確度為±(5% X |讀值| + 0.1div + 1mV) | |||||||||
| (量測方式是以平均16次以上的模式并將水平位置設為零) | |||||||||
| 極性 | 正向 &反向 | ||||||||
| 最大輸入電壓 | 300V (DC+AC Peak), CAT I | ||||||||
| 偏移范圍 | 1mV/div ~ 20mV/div : ±0.5V | ||||||||
| 50mV/div ~ 200mV/div : ±5V | |||||||||
| 500mV/div ~ 5V/div : ±50V | |||||||||
| 10V/div : ±500V | |||||||||
| 波形信號處理 | +, -, ×, ÷, FFT, FFTrms ,微分 ,積分 ,開根號 | ||||||||
| FFT:Spectral magnitude. Set FFT Vertical Scale to Linear RMS or dBV RMS, and FFT Window to Rectangular, Hamming, Hanning, or Blackman-Harris. | |||||||||

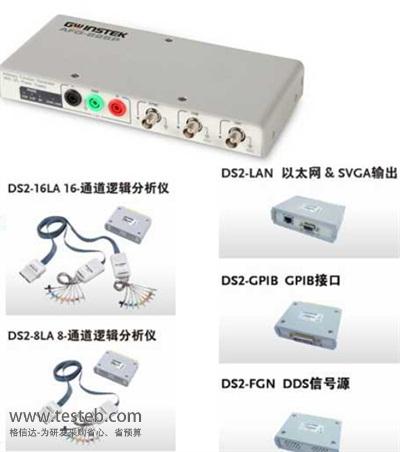

| 邏輯分析儀 | 取樣率 | 500MSa/s | |||||||
| 電源 | 線性電壓范圍 | 交流 100V~240V ,48Hz~63Hz 自動選取 | |||||||
| 其他功能 | 多國語言 | 提供 | |||||||
| 聯機幫助 | 提供 | ||||||||
| 時鐘 | 時間和日期，提供儲存數據的時間與日期 | ||||||||
| 尺寸及重量 | 380mmX220mmX145mm 4.2kg | ||||||||
