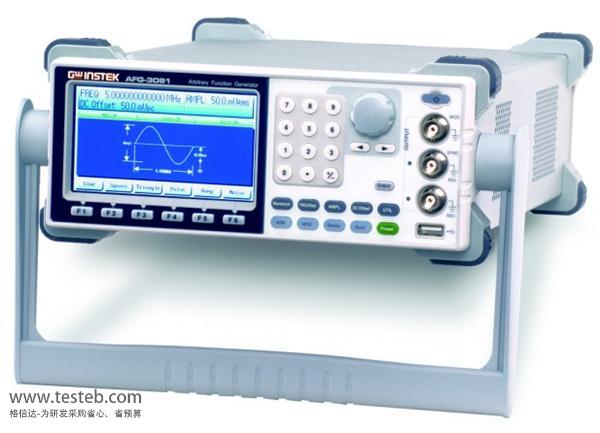

固緯AFG-3051是一個具備功能強大的任意波形函數信號產生器，適合于工業應用以及教育科研使用。afg 3051任意函數生器內建了Sine, Square, Triangle, Ramp, Pulse, Noise等標準信號，且提供AM, FM, FSK, PWM, Sweep, Burst等應用信號以滿足各類波形的需求。
頻率范圍1uHz ~ 50MHz，200MSa/s 高速采樣率，可任意定義的1M記憶體深度
支援多用途調制信號(AM/FM/PWM/FSK/Sweep/Burst…)
16位振幅解析度，阻抗切換/在線幫助，直接波形重組功能
可透過四種方式取得任意波形：界面編輯/PC軟體/檔案載入(.csv)/從示波器輸入
4.3" 高解析度LCD顯示，標準通訊界面：USB, RS-232, GPIB
| AFG-3081信號發生器 | AFG-3051信號發生器 | ||||
| 標準波形 | 正弦波, 方波, 鋸齒波, 脈沖波, 噪聲波, 直流, DC, Sin(x)/x, 指數上升, 指數下降, 負鋸齒波 | ||||
| 任意波形 | |||||
| 任意波形函數 | 包含，需建構 | ||||
| 取樣率 | 200 MSa/s | ||||
| 重建率 | 100MHz | ||||
| 內存長度 | 1M 點 | ||||
| 振幅分辨率 | 16 位 | ||||
| 內存數量 | 10組1M內存(1) | ||||
| 可定義的波形輸出 | 任意2 ~ 1M點 | ||||
| 可定義的標記輸出 | 任意2 ~ 1M點 | ||||
| 頻率特性 | |||||
| 范圍 | 正弦波 | 80MHz | 50MHz | ||
| 方波 | |||||
| 三角波、鋸齒波 | 1MHz | ||||
| 分辨率 | 1uHz | ||||
| 準確性 | 穩定度 | ±1 ppm 0 to 50℃ | |||
| ±0.3 ppm 18 to 28℃ | |||||
| 老化率 | ±1 ppm, per 1 year | ||||
| Tolerance | ≦ 1 uHz | ||||
| 輸出特性(2) | |||||
| 振幅 | 范圍 |
10 mVpp to 10 Vpp( into 50Ω) 20 mVpp to 20 Vpp(open-circuit) |
|||
| 準確度 |
± 設定值的1% ±1 mVpp (at 1 kHz,>10 mVpp) |
||||
| 分辨率 | 0.1 mV or 4 位數 | ||||
| 平坦度 |
± 1% (0.1dB) <10 MHz ± 2% (0.2 dB) 10 MHz to 50 MHz ± 10% (0.9 dB) 50 MHz to 70 MHz ± 20% (1.9 dB) 70 MHz to 80 MHz (對應于最大振幅正弦波 to 1 kHz) |
||||
| 單位 | Vpp, Vrms, dBm, | ||||
| 偏壓 | 范圍 |
±5 Vpk ac +dc (into 50Ω) ±10Vpk ac +dc (Open circuit) |
|||
| 準確度 | 設定值的1% + 2 mV+ 0.5% 振幅高度 | ||||
| 波形輸出 | 阻抗 |
50Ω typical (fixed) > 10MΩ (output disabled) |
|||
| 輸入保護 | 短路保護，超載繼電器自動禁用主輸出 | ||||
| 同步輸出 | 范圍 | TTL-compatible into>1kΩ | |||
| 阻抗 | 50Ω標準值 | ||||
