泰克示波器探頭Tektronix A622電流探頭100A交直流100kHz

Tektronix A622交直流電流探頭可以在DC到100kHz的頻率范圍上測量從50mA到100A的峰值直流電流，使用霍耳效應電流傳感器，為示波器提供一個電壓輸出，它帶有一個BNC連接器和一個隱藏式香蕉頭適配器，可以在數字萬用表、TekMeter和示波器上使用。

聯系電話：18823303057
QQ在線客服

2104028976，2113429302 Vincent
農先生請撥打電話，或在線聯系我們，告訴我們你要什么
您將會得到省事省心的產品選型、價格報價服務！

pdf規格說明書[暫缺]

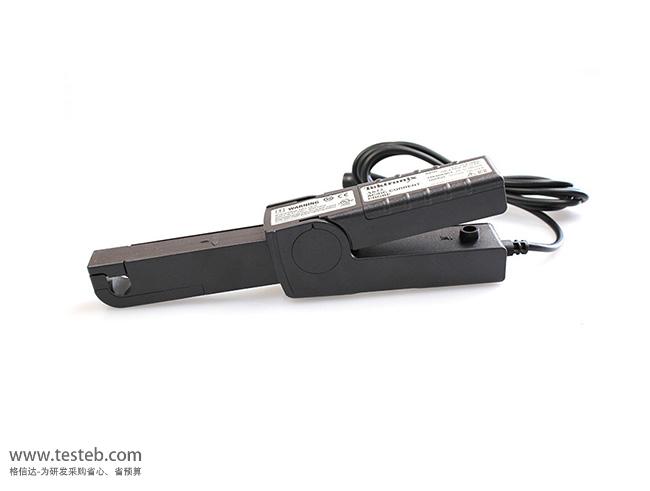

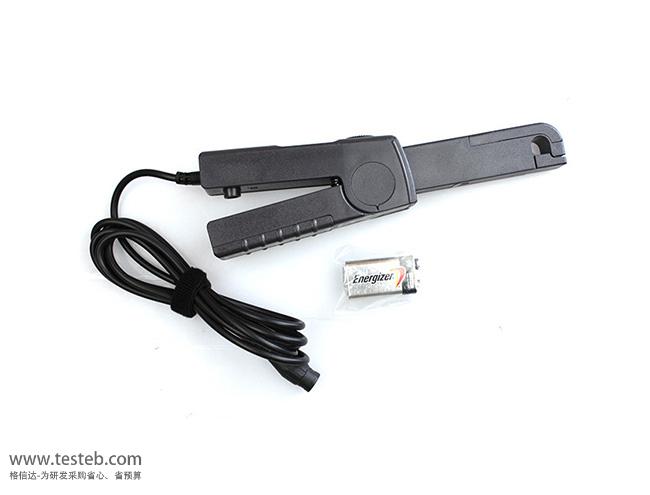

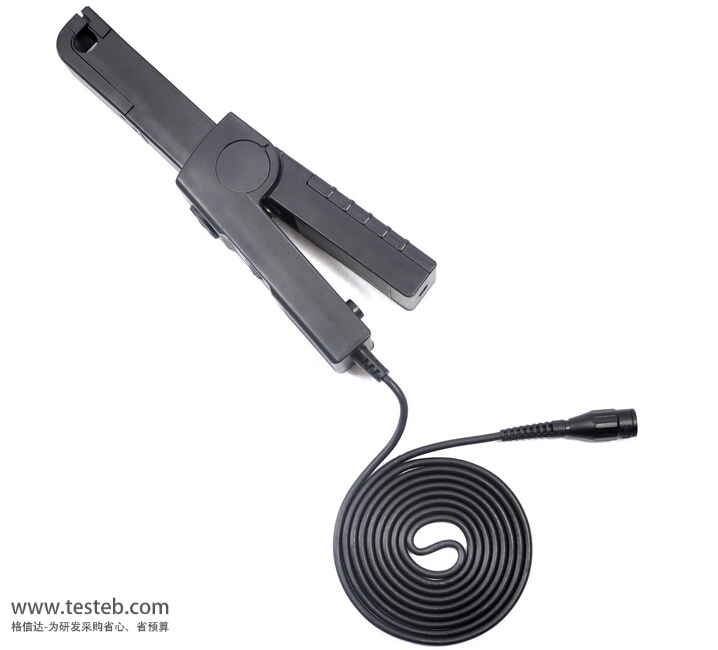

泰克Tektronix a622 電流探頭規格參數與圖片

頻率范圍：DC-100kHz

最大輸入電流：100A峰值

輸出：10mV/A,100mV/A

用于：DMM萬用表、TekScope示波器

最大導線直徑：11.8mm

端子 BNC及BNC到屏蔽香蕉插頭適配器

最大裸線電壓：600V （CATⅢ）

安全性：UL3111-2-032,CSA1010.2.032、EN61010-2-032,IEC61010-2-032

型號	最大電流	最小電流	帶寬	上升時間
A621	2000 A 峰值	100 mA	5 Hz - 50 kHz	-
A622電流探頭	100 A 峰值	50 mA	DC - 100 kHz	-
CT2	峰值：36 A；連續：2.5 A	1 mA	1.2 kHz - 200 MHz	500 ps
CT1	峰值：12 A；連續：450 mA	200 μA	25 kHz - 1 GHz	350 ps
CT6	峰值：6 A；連續：120 mA	200 μA	250 kHz - 2 GHz	200 ps
TCP305A電流探頭	高電流靈敏度 – DC：50 A RMS：35.4 A 峰值：50 A 低電流靈敏度 – DC：25 A RMS：17.7 A 峰值：50 A	5 mA	DC - 50 MHz	≤7 ns
P6021A	15 A 峰值	1 mA	120 Hz - 60 MHz	5.8 ns
P6022	6 A 峰值	1 mA	935 Hz - 120 MHz	2.9 ns
TCP312A電流探頭	高電流靈敏度 – DC：30 A RMS：21.2 A 峰值：50 A 低電流靈敏度 – DC：5 A RMS：3.5 A 峰值：50 A	1 mA	DC - 100 MHz	≤3.5 ns
TCP202A	15 A DC + 峰值 AC，50 A 峰值脈沖	10 mA	50 MHz	≤7 ns
TCPA400	-	-	DC - 50 MHz	-
TCPA300放大器	-	-	DC - 100 MHz	-
TCP2020	20 A RMS，100 A 峰值脈沖	10 mA	50 MHz	≤7 ns
TCP0020	20 A RMS，100 A 峰值脈沖	10 mA	50 MHz	≤7 ns
TCP303	高電流靈敏度 – DC：150 A RMS：150 A 峰值：500 A 低電流靈敏度 – DC：25 A RMS：17.7 A 峰值：500 A	5 mA	DC - 15 MHz	≤23 ns
TCP0030A探頭	RMS：30 A 峰值：50 A	1 mA	DC - ≥120 MHz	≤2.92 ns
TCP404XL	高電流靈敏度 – DC：500 A RMS：500 A 峰值：750 A	1 A	DC - 2 MHz	≤175 ns
TCP0150	RMS：150 A 峰值：500 A	5 mA	DC - ≥20 MHz	≤17.5 ns
