固緯信號發生器AFG-2225雙通道任意波形信號發生器

Gwinstek固緯AFG-2225信號發生器頻率范圍1μHz - 25MHz，內置獨立等性能雙通道標準的 120MSa/s, 10bit, 4k點任意波，AFG2225是一臺基礎型雙通道任意波信號產生器，在同類產品中提供了卓越的性能。

信號發生器/信號源品牌：固緯GWINSTEK

聯系電話：18823303057
QQ在線客服

2104028976，2113429302 Vincent
農先生請撥打電話，或在線聯系我們，告訴我們你要什么
您將會得到省事省心的產品選型、價格報價服務！

AFG-2225說明書

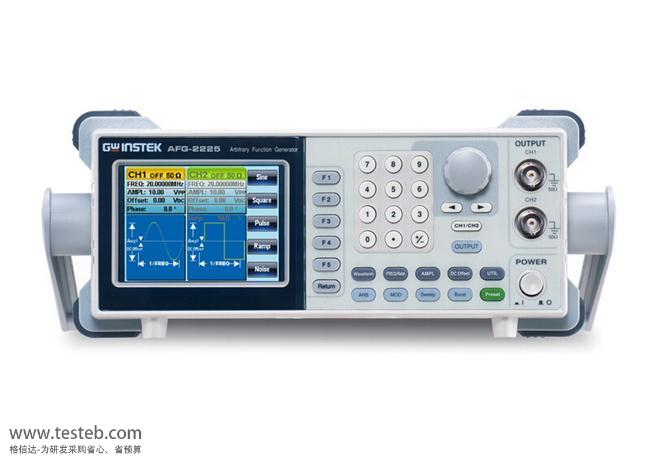

AFG-2225圖片

固緯GWINSTEK AFG-2225 信號發生器/信號源規格參數與圖片

固緯AFG-2225任意波信號發生器采用DDS技術，最高提供25MHz，全頻段1uHz分辨率的信號輸出。AFG2225信號發生器內置正弦波、方波、斜波/三角波、脈沖波和噪聲波，等性能雙通道信號輸出能力,雙通道功能提供耦合(Couple)、跟蹤（Tracking）以及相位（Phase）運算能力。AFG-2225提供120MSa/s采樣率、10位垂直分辨率、4k點波形長度和最高60MHz的波形重建率的卓越任意波能力。

臺灣固緯AFG-2225雙通道任意波形信號發生器特點

提供多種任意波編輯信號編輯功能

寬頻率范圍 1μHz - 25MHz (正弦波)

AFG-2225信號發生器全頻段1 μHz分辨率

內置獨立等性能雙通道標準的 120MSa/s, 10bit, 4k 點任意波

AFG-2225雙通道信號發生器真正雙通道輸出, CH2提供與通道一同規格的信號輸出

雙通道功能支持耦合，跟蹤，相位操作

1% ~ 99% 方波可調占空比

內置標準的AM/FM/PM/FSK/SUM/Sweep/Burst和計頻器功能

提供USB Host/Device 接口用于遠程控制和波形編輯

固緯信號發生器友好的用戶操作界面，方便用戶進行參數設定

AFG-2225信號發生器說明書http://m.jwjzzs.com/download/201510/Gwinstek_AFG-2225.pdf

固緯Gwinstek AFG-2225雙通道信號發生器規格參數

固緯AFG-2225信號發生器			CH1	CH2
波形			正弦波，方波，斜波，脈沖波，噪聲波，任意波
AFG2225任意波功能
		采樣率	120 MSa/s
		重建率	60 MHz
		波形長度	4k 點
		垂直分辨率	10 位
		記錄長度	4k 點
AFG-2225信號發生器頻率特性
范圍	正弦波，方波		1uHz~25MHz
	斜波		1uHz~1MHz
分辨率			1uHz
精確度	穩定度		±20 ppm
	老化率		±1 ppm/年
	誤差容忍		≤1 mHz
輸出特性
幅值	范圍		1mVpp ~ 10 Vpp (接50Ω負載) 2mVpp ~ 20 Vpp (開路) 1mVpp ~ 5 Vpp (接50Ω負載) 20MHz ~ 25MHz 2mVpp ~ 10 Vpp (開路) 20MHz ~ 25MHz
	精確度		設定值的±2% ±1 mVpp ( 1 kHz)
	分辨率		1mV 或 3 位
	平坦度		±1% (0.1dB) ≤100kHz ±3% (0.3 dB) ≤5MHz ±5% (0.4 dB) ≤12MHz ±10%(0.9dB) ≤25MHz (1kHz正弦波)
	單位		Vpp, Vrms, dBm
直流偏移	范圍		±5 Vpk ac +dc (接50Ω負載) ±10Vpk ac +dc (開路) ±2.5 Vpk ac +dc (接50Ω負載) 20MHz ~ 25MHz ±5Vpk ac +dc (開路) 20MHz ~ 25MHz
	精確度		設定值的2% + 10mV+ 幅值的0.5%
波形輸出	阻抗		50Ω 典型值 (固定) > 10MΩ (輸出關閉)
	保護		短路保護，過載繼電器自動禁止輸出
正弦波特性
	諧波失真		≤-55 dBc DC ~ 200kHz, Ampl > 0.1Vpp ≤-50 dBc 200kHz ~ 1MHz, Ampl > 0.1Vpp ≤-35 dBc 1MHz ~ 5MHz, Ampl > 0.1Vpp ≤-30 dBc 5MHz ~ 25MHz, Ampl > 0.1Vpp
方波特性
	上升/下降時間		最大輸出時，≤25ns at (接 50 Ω 負載)
	過激信號		5%
	不對稱性		周期的1% +5 ns
	可調占空比		1.0% ~ 99.0% ≤100kHz 10% ~ 90% ≤ 1MHz 50% ≤ 25MHz
斜波特性
	線性度		< 峰值輸出的0.1%
	可調對稱性		0% ~ 100% (0.1% 的分辨率)
脈沖波特性
	周期		40ns~2000s
	脈寬		20ns~1999.9s
	過激信號		<5%
	抖動率		20ppm +10ns
外部觸發輸入
		類型	用于 FSK, Burst, Sweep
		輸入電平	TTL 兼容
		邊沿	上升或下降（可選）
		脈沖寬度	>100ns
		輸入阻抗	10kΩ，直流耦合
外部調制輸入
		類型	用于 AM, FM, PM, SUM
		電壓范圍	±5V 滿刻度
		輸入阻抗	10kΩ
		頻率	DC ~ 20kHz
觸發輸出
		類型	用于 Burst, 掃頻, Arb
		電平	TTL 兼容 50Ω
		脈寬	>450ns
		最大速率	1MHz
		扇出數	≥4 TTL 負載
		I阻抗	50Ω 典型
AFG-2225信號發生器雙通道功能
		相位	-180? ~180?	-180? ~ 180?
			同步相位	同步相位
		跟蹤	CH2=CH1	CH1=CH2
		耦合	頻率（比或差）	頻率（比或差）
			幅值&直流偏移	幅值&直流偏移
		DSO連接	√	√
計頻器
		范圍	5Hz ~ 150MHz
		精確度	時基精確度±1count
		時基	±20ppm (23?C ±5?C) 熱機30分鐘后
		分辨率	最大分辨率為: 100nHz 對于 1Hz, 0.1Hz 對于 100MHz.
		輸入阻抗	1kΩ/1pf
	靈敏度		35mVrms ~ 30Vms (5Hz ~ 150MHz)
