固緯任意信號發生器型號AFG-2105,AFG-2112,AFG-2125,AFG-2005,AFG-2012,AFG-2025具有0.1Hz~5/12/25MHz全數字合成信號，0.1Hz分辨率。固緯AFG-2125任意信號發生器5MHz帶寬，4K長度任意波(AM/FM/FSK,USB Device)，內置9位數計頻器
0.1Hz~5/12/25MHz全數字合成信號，0.1Hz分辨率
內置標準波形：正弦波、方波、三角波、噪聲波和任意波
20MSa/s采樣率、10位垂直分辨率、4k點記錄長度的任意波形編輯功能
AFG-2125信號發生器1%~99%方波占空比調整

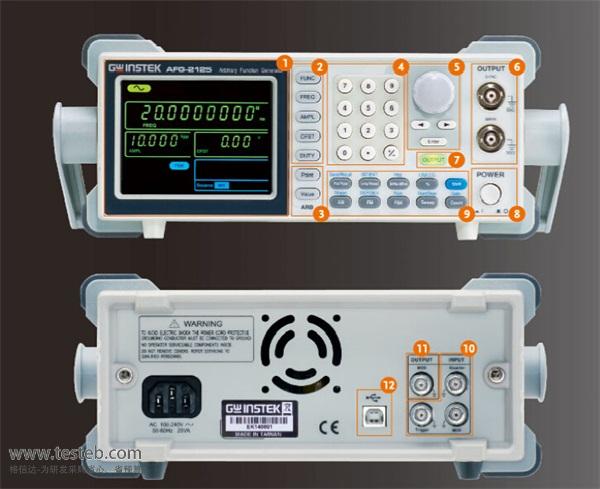

固緯AFG2125信號發生器全數字操作設計與旋鈕微調功能
3.5’’三色 LCD屏幕，同時顯示幅值、直流偏壓和其它按鍵設置信息
AM/FM/FSK調變信號，掃描和計頻功能(僅AFG-2100系列)
USB Device接口，用于遠程控制和波形編輯
固緯AFG-2125 25MHz信號發生器配備PC任意波形編輯軟件
| 固緯任意波形信號發生器 | AFG-2105 | AFG-2112 | AFG-2125 | AFG-2005 | AFG-2012 | AFG-2025 | |
| 波形 | 正弦波/方波/三角波 | ||||||
| 任意波功能 | 采樣率 | 20MSa/s | |||||
| 重建率 | 10MHz | ||||||
| 記錄長度 | 4k點 | ||||||
| 垂直分辨率 | 10位 | ||||||
|
頻率 特性 |
范圍-正弦波/方波 | 0.1Hz~5MHz | 0.1Hz~12MHz | 0.1Hz~25MHz | 0.1Hz~5MHz | 0.1Hz~12MHz | 0.1Hz~25MHz |
| 三角波/鋸齒波 | 1MHz | ||||||
| 分辨率 | 0.1Hz | ||||||
| 穩定度 | ±20ppm | ||||||
| 老化率 | ±1ppm/year | ||||||
| 誤差容忍 | ＜10mHz | ||||||
|
輸出 特性 |
幅值 范圍 | ≤20MHz：1mVpp~10Vpp (接50Ω)；2mVpp~20Vpp (開路) | |||||
| ≤25MHz：1mVpp~5Vpp (接50Ω)；2mVpp~10Vpp (開路) | |||||||
| 精確度 | 設定值的±1%±1mVpp；(1kHz, ＞10mVpp) | ||||||
| 分辨率 | 1mV或3位 | ||||||
| 平坦度 | ±1% (0.1dB)≤100kHz；±3% (0.3dB)≤5MHz；±5% (0.4dB)≤12MHz； | ||||||
| ±20% (2dB)≤20MHz；±5% (0.4dB)≤25MHz ；(正弦波1kHz) | |||||||
| 單位 | Vpp，Vrms，dBm | ||||||
| 直流偏移范圍 | ±5Vpk ac+dc (接50Ω)；±10Vpk ac+dc (開路) | ||||||
| 精確度 | 設定值的1%+2mV+幅值的0.5% | ||||||
| 波形輸出阻抗 | 50Ω典型值(固定)；＞10MΩ(輸出關閉) | ||||||
| 保護 | 短路保護；過載繼電器自動禁止輸出 | ||||||
| SYNC輸出 準位 | TTL-compatible into＞1kΩ | ||||||
| 阻抗 | 50Ω正常值 | ||||||
| 上升/下降時間 | ≤25ns | ||||||
|
正弦波 特性 |
諧波失真 | -55dBc DC～1MHz, Ampl＞1Vpp；45dBc 1MHz~5MHz, Ampl＞1Vpp；-30dBc 5MHz～20MHz，Ampl＞1Vpp | |||||
|
方波 特性 |
上升/下降時間 | 最大輸出時，≤25ns(接50Ω負載) | |||||
| 過激信號 | ＜5% | ||||||
| 不對稱性 | 周期的1%+1ns | ||||||
| 可調占空比 | 1%~99%≤100kHz；10%~90%≤2MHz；20.0%~80.0%≤5MHz；40.0%~60.0%≤10MHz；50%≤25MHz；(全頻段1%的分辨率) | ||||||
