Gwintek固緯PSH-3610A可編程開關直流電源

固緯Gwinstek PSH-3610A是36V 10A可編程切換直流電源供應器，單組輸出，LCD可以同時顯示輸出或是設定參數，模組化的結構是大型系統的最佳選擇，自我測試和軟件校正特點可以降低日常維護的機率。

直流電源品牌：固緯GWINSTEK

聯系電話：18823303057
QQ在線客服

2104028976，2113429302 Vincent
農先生請撥打電話，或在線聯系我們，告訴我們你要什么
您將會得到省事省心的產品選型、價格報價服務！

pdf規格說明書[暫缺]

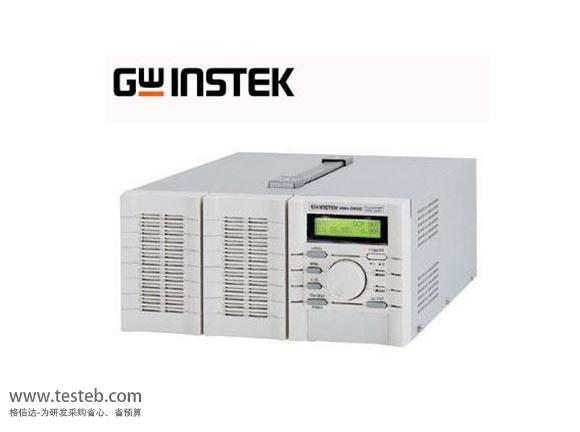

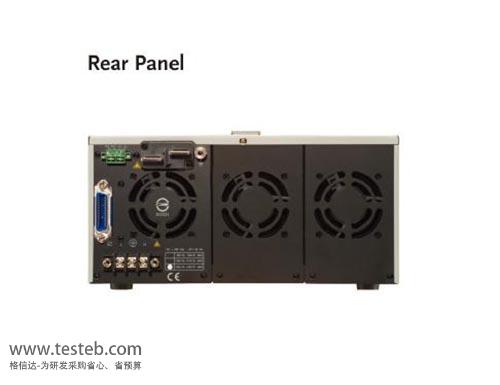

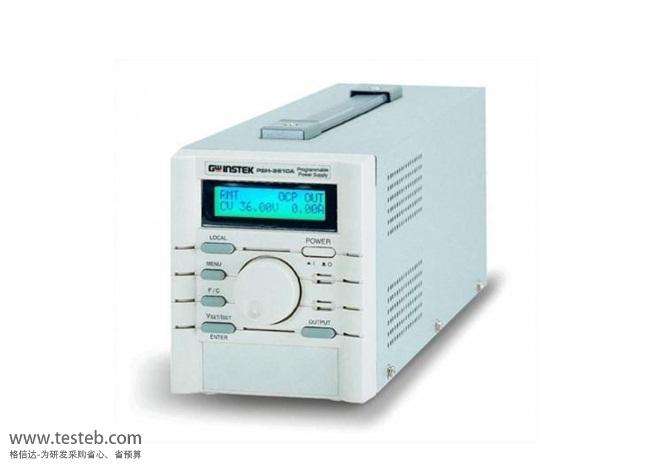

PSH-3610A圖片

固緯GWINSTEK PSH-3610A 直流電源規格參數與圖片

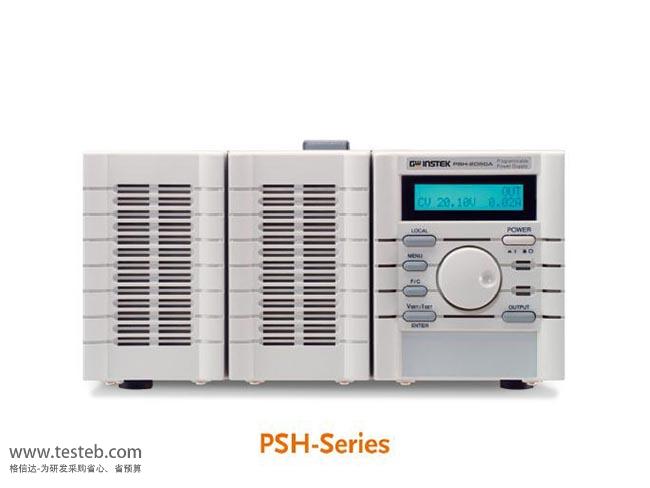

臺灣固緯Gwinstek PSH系列是單組輸出、360W~1080W可編程切換直流電源供應器。PSH-3610A開關電源過電壓、過電流和過溫度保護可以使PSH電源和負載免受意外的損壞，遠端偵測可以自動補償線路與負載之間導線的損耗。LCD可以同時顯示輸出或是設定參數，自我測試和軟體校正特點可以降低日常維護的機率。PSH可編程開關直流電源可以透過RS-232標準介面或GPIB選購介面來執行SCPI指令和LabVIEW軟體程式，來進行遠端控制和ATE系統軟體的開發。模組化的結構，獨特的后板輸出結構輸和可被選配的的19”，4U的面板機柜式框架設計，確保PSH系列是大型系統的最佳選擇。

GWINSTEK固緯PSH可編程開關直流電源規格參數

20V	PSH-2018A 電流18A	-	-
36V	PSH-3610A開關電源10A	PSH-3620A 輸出20A	PSH-3630A 30A電流輸出
調節率定電壓模式
負載	0.1% + 5mV	≦0.1% + 5mV	≦0.1% + 5mV
電源	0.05% + 5mV	≦0.05% + 5mV	≦0.05% + 5mV
調節率定電流模式
負載	0.2% + 5mA	≦0.2% + 10mA	≦0.2% + 15mA
電源	0.2% + 5mA	≦0.2% + 10mA	≦0.2% + 15mA
漣波及噪聲
電壓 (mVrms)	≦10mVrms	≦10mVrms	≦10mVrms
電壓 (mVpp)	≦100mVp-p 20Hz~20MHz	≦100mVp-p 20Hz~20MHz	≦100mVp-p 20Hz~20MHz
電流 (mArms)	0.2%	≦0.2%+20mA	≦0.2%+40mA
設定解析度
電壓 < 36V	10mV	10mV	10mV
電流10A	10mA	20mA	30mA
電流20A	10mA	10mA	20mA
設定準確度
電壓< 36V	0.05% + 25mV	0.05% + 25mV	0.05% + 25mV
電流10A	0.2% + 30mA	0.2% + 60mA	0.2% + 90mA
電流20A	0.2% + 30mA	0.2% + 30mA	0.2% + 60mA
讀回值溫度係數
電壓(25 + 5°C )	< 100ppm/°C
反應(上升/下降)時間
電壓上升	< 150mS
電壓下降	< 150mS
回復時間 (50% Step Load Change From 25%~75%)
定電壓模式	<2mS
輸出 On/Off 控制
使用電源	交流 85V ~ 250V, 50/60Hz
附件	電源線 x 1,，操作手冊 x 1
尺寸及重量	108 x 141x 388mm，3.3公斤	108 x 142 x 393)mm，6.2公斤	108 x 142 x 393)mm，9.3KG
