HIOKI日置3561電池測試儀電壓內阻測量筆記本手機小型鋰電

HIOKI 3561電池測試儀可高速10ms以內同時測量鋰電池內阻310.00mΩ~3.1000Ω和電±19.9999V，電阻精度±0.5%、電壓精度±0.01%，適用于手機、筆記本電腦等小型充電電池、鋰電池生產線。

電池測試儀品牌：日置HIOKI

聯系電話：18823303057
QQ在線客服

2104028976，2113429302 Vincent
農先生請撥打電話，或在線聯系我們，告訴我們你要什么
您將會得到省事省心的產品選型、價格報價服務！

hioki3561說明書

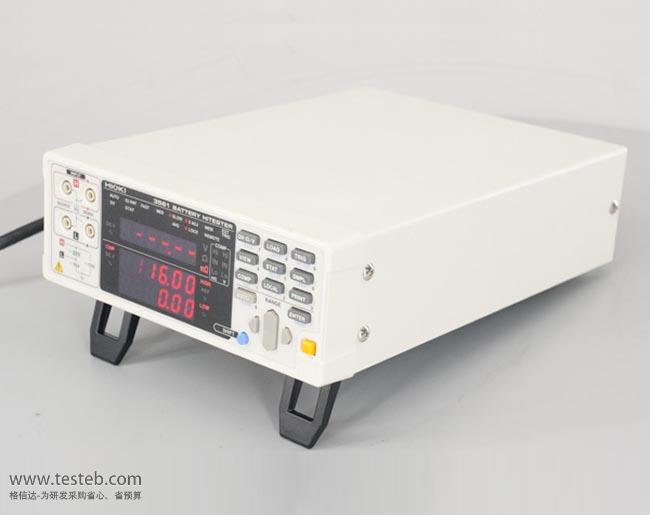

hioki3561圖片

日置HIOKI hioki3561 電池測試儀規格參數與圖片

日本日置電池測試儀3561和3561-01電池測試儀用于小型充電電池的出貨/驗收的高速檢查，具有豐富的接口可用于高速系統測試生產線中，適用于手機、筆記本電腦等小型充電電池生產線。日置3561電池測試儀除了內阻和電壓檢查，還增加了針對工程/品質管理的運算功能，可根據電池種類輸入合格判斷標準值，分別通過比較器獨立判斷電阻和電壓，判斷結果畫面顯示、蜂鳴或輸出至外部I/O。

日本日置hioki 3561電池電壓內阻測試儀特點

量程：電阻310.00mΩ~3.1000Ω、電壓±19.9999V

高精度：電阻±0.5% rdg. ±5dgt.、電壓±0.01% rdg. ±3dgt.

高分辨率：電阻0.01mΩ(300mΩ量程)、電壓0.1mV(20V量程)

日置3561鋰電池測試儀高速：10ms以內同時測量內阻和電壓

高容量：最大可以統計30000個數據，有利于工程管理，品質管理

3561-01內阻測試儀型號標配GP-IB接口

測試儀器GP-IB通訊與RS-232接口

通訊接口	RS232接口（一對一連接控制）	GPIB接口/IEEE-488總線（一對多并行控制）
傳輸數據	異步傳輸數據吞吐率低，傳輸數據慢	數據吞吐率高、占位面積小、高速傳輸速度快
與其他設備連接	PC電腦或其他設備和儀器一對一通訊，且通訊故障率高	電腦可同時與多臺儀器進行通訊，從而可快速構成一套ATE自動測試設備
組成系統的傳輸距離	一般與儀器連接的設備傳輸距離應控制在3米左右，且抗干擾能力差	系統中的GPIB電纜總長度不應超過20米，過長的傳輸距離會使信噪比下降。電纜中的電抗性分布參數，也會對信號的波形和傳輸質量產生不利的影響

HIOKI日置3561電池測試儀規格參數

量程

電阻：310.00mΩ/3.1000Ω
電壓： ±19.9999V

精度

電阻：±0.5% rdg. ±5dgt.
電壓：±0.01% rdg. ±3dgt.

測量電流頻率

1kHz ±0.2Hz

測量電流

10mA（300mΩ量程）, 1mA（3Ω量程）

開路端子電壓

7V 蜂值

最大輸入電壓

最大測量電壓：DC ±22V，對地間最大額定電壓：DC±70V

日置3561采樣時間

采樣	超快	塊	中	慢
ΩV（50 Hz）（60 Hz）	7ms	23ms	83ms 69ms	258ms 252ms
Ω（50 Hz）（60 Hz）	4ms	12ms	42ms 35ms	157ms 150ms
V（50 Hz）（60 Hz）	4ms	12ms	42ms 35ms	157ms 150ms
