日置ST5520絕緣電阻測試儀25V~1000V直流電壓測電阻

日本日置HIOKI ST5520電阻測試儀可通過施加25V~1000V直流電壓測量電池絕緣電阻，具有高速自動放電功能，快速結束電池放電，最快50ms的快速判定，可滿足生產線上快節奏要求的產品。

兆歐表/絕緣電阻表品牌：日置HIOKI

聯系電話：18823303057
QQ在線客服

2104028976，2113429302 Vincent
農先生請撥打電話，或在線聯系我們，告訴我們你要什么
您將會得到省事省心的產品選型、價格報價服務！

ST5520說明書

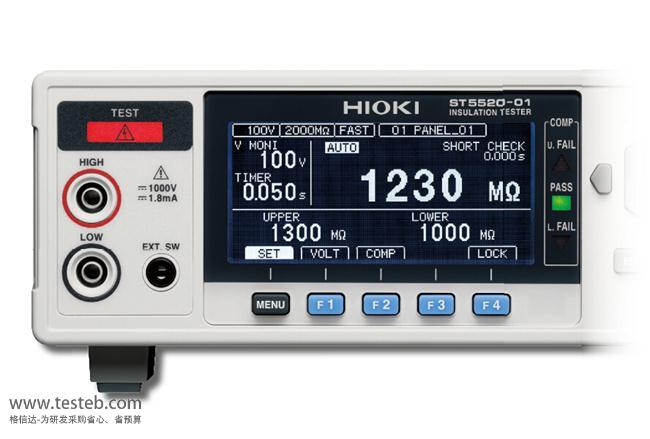

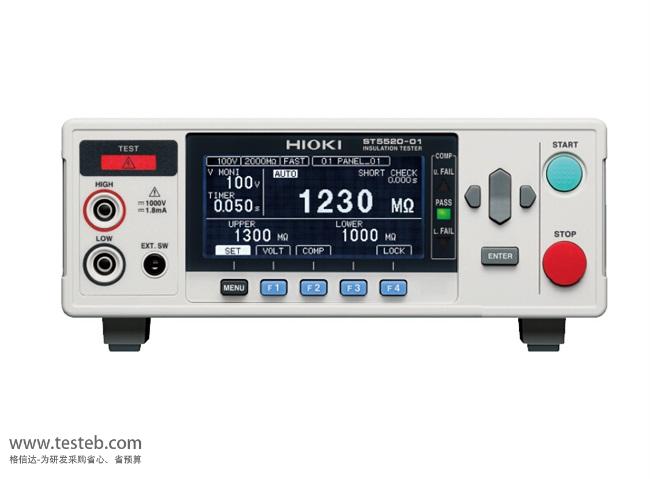

ST5520圖片

日置HIOKI ST5520 兆歐表/絕緣電阻表規格參數與圖片

日本日置HIOKI絕緣電阻測試儀ST5520實現了業界領先的“高速”絕緣電阻檢查，它能以業界最快50ms的速度檢查完畢，是一款滿足了生產線上快節奏要求的產品。ST5520電阻測試儀測量條件最多可保存10組，即使切斷電源仍可保持，保存下來的條件可通過按鍵操作、RS-232C、EXT.I/O讀入。

HIOKI ST5520絕緣電阻測試儀功能及特點

接觸檢查功能，防止接觸不良引起的誤判定

自由設置測試電壓，25V~1000V(1V分辨率)設置

短路檢查功能，防止有故障隱患的產品流入市場

檢查時間業界領先，最快50ms的快速判定

高速自動放電功能，快速結束電池放電

25V~ 1000V(1V分辨率) 設置自由設置測試電壓

在檢查鋰電池等電池的絕緣電阻時，具體的測試電壓并不是固定的，而是根據生產廠家而異。另外，也可以想到繼電器或連接器等電子元器件會根據以后的標準修改而發生變化。ST5520可自由設置測試電壓值。

日置ST5520電阻測試儀規格參數

測試項目	絕緣電阻，直流電壓施加方式
測試電壓/ 測量量程手動/自動	25 V ≦ V < 100 V：2.000/20.00/200.0 MΩ 100 V ≦ V < 500 V ：2.000/20.00/200.0/2000 MΩ 500 V ≦ V ≦ 1000 V：2.000/20.00/200.0/4000/9990 MΩ
基本精度	±2 % rdg. ±5 dgt. 25 V ≦ V < 100 V [0～20 MΩ], 100 V ≦ V < 500 V [0～20 MΩ], 500 V ≦ V ≦ 1000 V [0～200 MΩ]
測試速度	FAST：30ms/次，SLOW：500ms/次（切換）
存儲功能	保存內容：額定測量電壓、比較器上下限值、測試模式、判定時蜂鳴音、測試時間、響應時間、電阻量程、測量速度日置ST5520絕緣電阻測試儀存儲數：最多10組（可保存/讀取）
測試模式	連續模式、PASS STOP模式、FAIL STOP模式、強制結束時判定模式（切換）
比較設置	UPPER_FAIL：測量值≧上限值 PASS：上限值＞測量值＞下限值 LOWER_FAIL：測量值≦下限值
判定處理	蜂鳴音、PASS/U.FAIL/L.FAIL 的LED 燈亮，UL_FAIL時U.FAIL/L.FAIL同時燈亮， EXT. I/O 輸出、通過RS-232C獲取判定結果
試驗時間計時器	0.045 s ～ 999.999 s（0.001 s 分辨率），從施加電壓到判定合格與否的時間
響應時間計時器	試驗開始后，禁止按照0.005 s ～ 999.999 s（0.001 s 分辨率）設置比較器判定動作的時間
模擬輸出	DC +4 V f.s.
接口	RS-232C（標配），外部I/O（外部控制器用輸入，判定結果輸出），BCD輸出（僅限ST5520-01）
電源	AC100 V ～ 240 V，50/60Hz，最大25VA
體積及重量	215W×80H×166Dmm，1.1kg
附件	操作說明書×1、電源線×1、EXT.I/O連接器×1、連接器蓋×1 注：主機無法單獨測量，請根據測量目的另外購買測試線
