泰克Tektronix TCP312A+TCPA300高頻電流探頭100MHz帶放大器

Tektronix TCPA300 TCP305A電流測量系統特點

自動調整量程和單位– 示波器屏幕的幅度和電流讀數通過消除手動計算，減少了測量誤差

AC/DC 輸入耦合

插入阻抗低，降低了被測器件的負荷

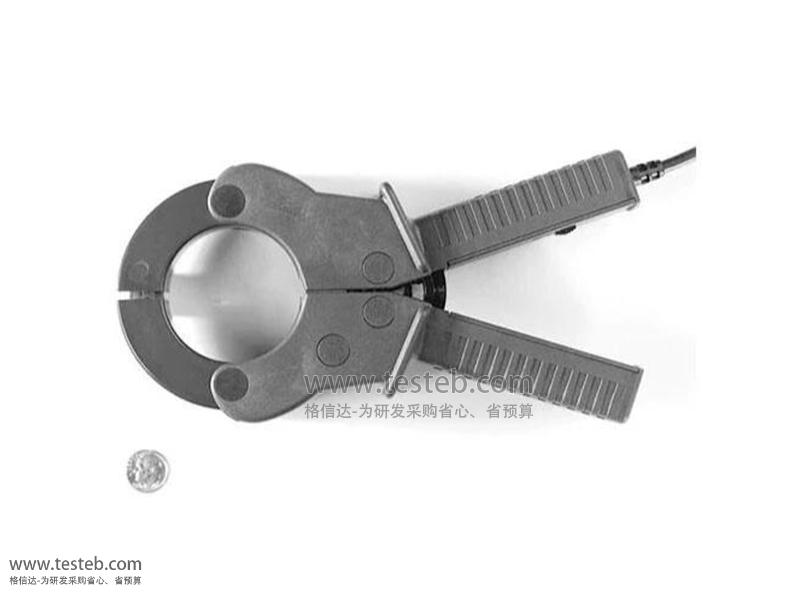

鉗式結構，電路連接簡便

狀態指示器提供虛擬工作狀態和潛在錯誤條件通知 — 消磁、探頭張度、超載、不端接 50 ?、不兼容的探頭類型

降低了直流漂移和噪聲，從而改進低電平電流測量

Tektronix TCP300/TCP400電流測量系統可以無縫地集成 TDS 系列示波器。這種全新系列的電流測量工具為泰克 TDS3000、TDS500、TDS600、TDS700、TDS5000、TDS6000 和 TDS7000B 系列示波器系統的用戶提供了自動控制功能及屏幕刻度和單位（DPO3000、MDO/MSO/DPO4000、MSO/DPO5000 和 DPO7000 系列示波器，需要 TPA-BNC 適配器）。

Tektronix TCPA300 TCP305A電流探頭應用于 電信、數據通信、計算機和半導體電力電子環保行業設計師、安裝人員和維修人員的發展和分析解決方案。當通過 TEKPROBE Level II、TekConnect（使用 TCA-BNC）或 TekVPI（使用 TPA-BNC）接口連接泰克示波器時，電流測量和計算變得輕松簡單。

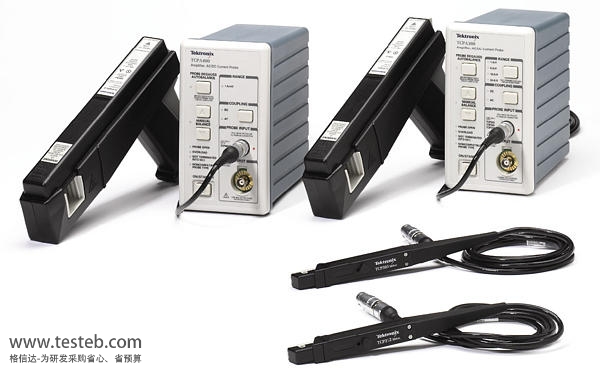

TCPA300 • TCP312 • TCP305 • TCP303 • TCPA400 電流測量系統特性

DC – 100 MHz，電流探頭放大器 (TCPA300) 使用：

DC – 100 MHz，30 A DC (TCP312A)

DC – 50 MHz，50 A DC (TCP305A)

DC – 15 MHz，150 A DC (TCP303)

DC – 50 MHz，電流探頭放大器 (TCPA400) 使用：

DC – 2 MHz, 750*1 A DC (TCP404XL)（500 A DC 連續電流）
