美國Virtual VSPT1005-SB微型吸筆頭銅鍍金硬質吸嘴0.13mm耐高溫260℃

美國Virtual VSPT1005-SB微型真空吸筆頭吸嘴內徑0.13mm，尖部采用鍍金黃銅材質，可耐高溫260℃，比聚酯較硬，可進行一定程度的施力按壓操作，適用于除微電子芯片之外的微型物體吸取安裝，配套電動真空吸筆使用，可選配腳踏控制開關。

吸筆頭與吸盤配件品牌：美國Virtual

聯系電話：18823303057
QQ在線客服

2104028976，2113429302 Vincent
農先生請撥打電話，或在線聯系我們，告訴我們你要什么
您將會得到省事省心的產品選型、價格報價服務！

pdf規格說明書[暫缺]

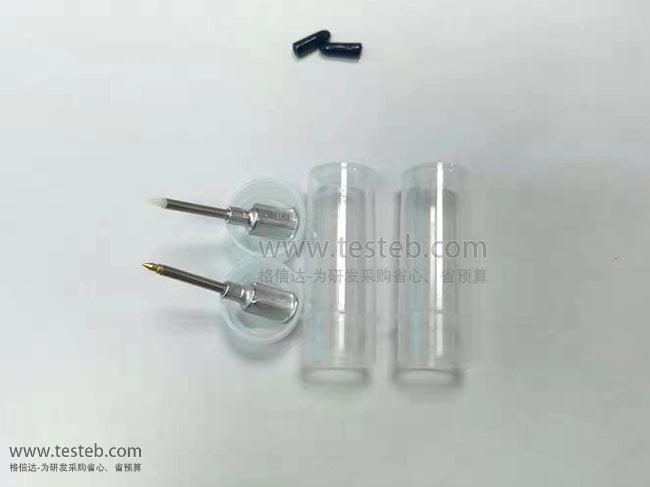

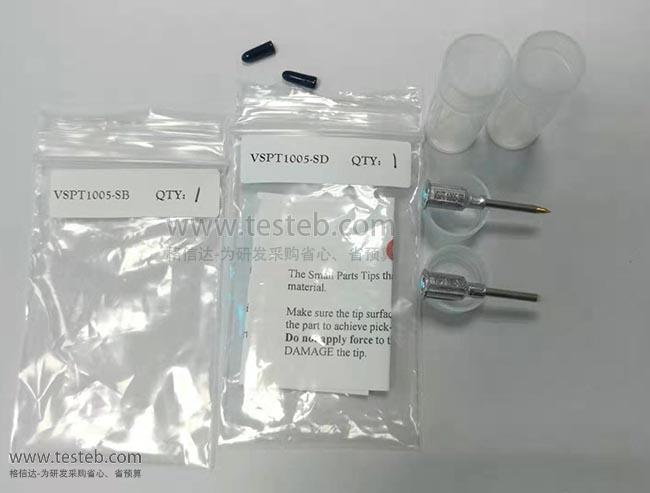

VSPT1005-SB圖片

美國Virtual VSPT1005-SB 吸筆頭與吸盤配件規格參數與圖片

進口美國Virtual SMALL PARTS Tips微型元件吸筆頭（VSPT）特點

內孔直徑極細0.076mm，至0.13mm~1.0mm、1.52mm，適合微電子芯片、細小零部件吸取

兩種材質可選

——白色Delrin聚甲醛樹酯尖部，工作溫度100℃，質地較軟，ESD防靜電，用于芯片

——金色Brass鍍金黃銅尖嘴，耐高溫260℃，質地較硬，用于拾取之后一定程度的施力按壓安裝

每種材質及規格均有彎頭Bent、直頭Straight可選，彎頭避免擋住視線具有良好的操作視野，直頭適合垂直按壓

Virtual VSPT1005-SB吸筆頭彎頭吸嘴內徑0.13mm，黃銅尖部可用于高達260℃的高溫應用，可施加一定力按壓操作，

需要連續真空源或電動真空泵提供持續吸力，并套接氣管、筆桿使用，不適合用于普通手動吸筆

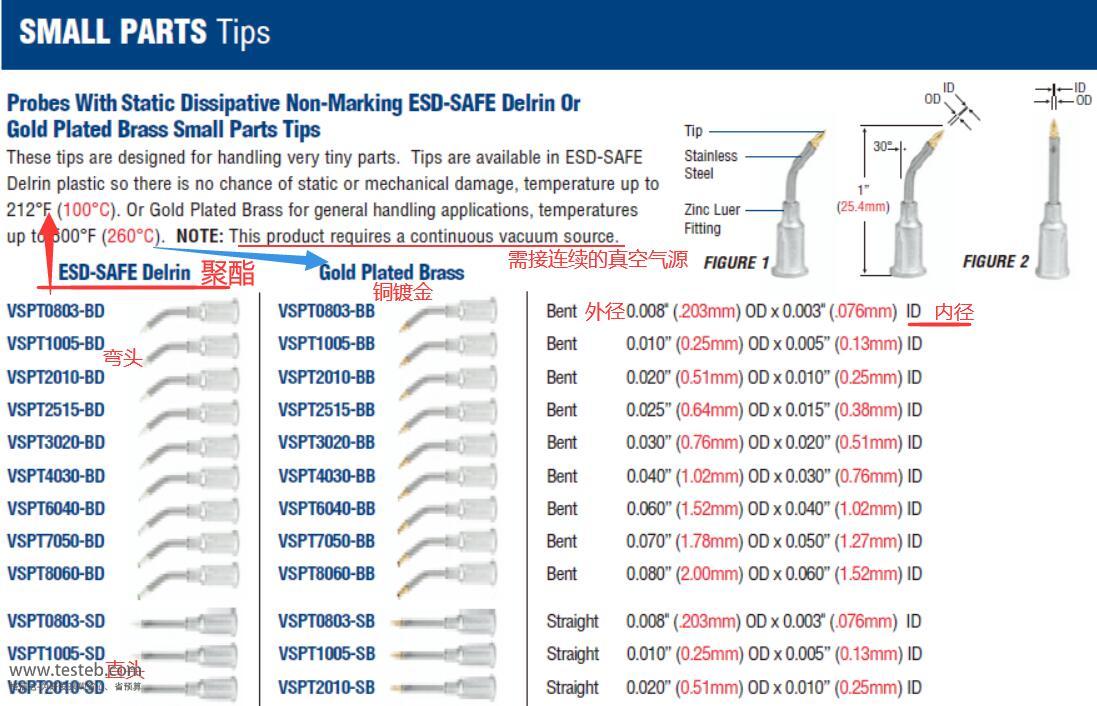

美國Virtual VSPT微型吸筆頭型號規格表

型號(B彎頭Bent、S直頭Straight)	規格尺寸 OD外經 x ID內徑	材質特性
VSPT0803-BD超細吸筆頭 VSPT0803-SD微型直頭	0.008” (0.203mm) x 0.003” (0.076mm)	白色Delrin聚甲醛樹脂， ESD防靜電，耐溫100℃，不可按壓

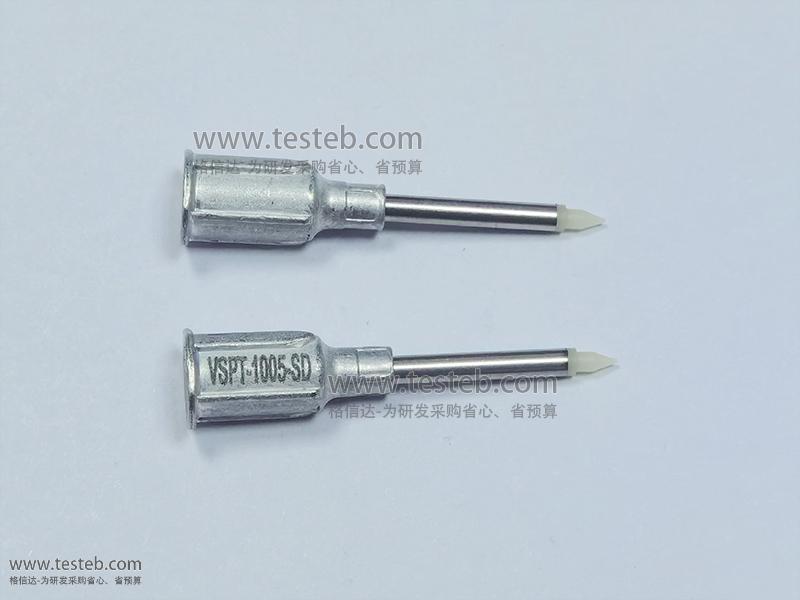

VSPT1005-BD真空吸筆頭 VSPT1005-SD直型吸頭	0.010” (0.25mm) x 0.005” (0.13mm)	同上，Delrin聚甲醛樹脂
VSPT2010-BD微晶吸頭 VSPT2010-SD直咀	0.020” (0.51mm) x 0.010” (0.25mm)	同上
VSPT2515-BD吸筆頭 VSPT2515-SD	0.025” (0.64mm) x 0.015” (0.38mm)	同上
VSPT3020-BD彎頭吸筆頭 VSPT3020-SD直型吸筆頭	0.030” (0.76mm) x 0.020” (0.51mm)	同上
VSPT4030-BD芯片吸筆頭 VSPT4030-SD	0.040” (1.02mm) x 0.030” (0.76mm)	同上
VSPT6040-BD吸筆頭1mm VSPT6040-SD	0.060” (1.52mm) x 0.040” (1.02mm)	同上
VSPT7050-BD彎頭 VSPT7050-SD直頭	0.070” (1.78mm) x 0.050” (1.27mm)	同上
VSPT8060-BD吸針 VSPT8060-SD	0.080” (2.00mm) x 0.060” (1.52mm)	Delrin聚甲醛樹脂，ESD防靜電
VSPT1005-BB彎頭銅鍍金吸頭 VSPT1005-SB直頭耐高溫吸筆頭	0.010” (0.25mm) x 0.005” (0.13mm)	Brass銅鍍金材質，金黃色耐高溫260℃，比樹脂硬，可按壓
VSPT2010-BB VSPT2010-SB	0.020” (0.51mm) x 0.010” (0.25mm)	Brass黃銅金屬吸針
VSPT2515-BB VSPT2515-SB	0.025” (0.64mm) x 0.015” (0.38mm)	同上
VSPT3020-BB彎咀吸頭 VSPT3020-SB直咀	0.030” (0.76mm) x 0.020” (0.51mm)	同上
VSPT4030-BB彎頭吸針 VSPT4030-SB直頭	0.040” (1.02mm) x 0.030” (0.76mm)	同上
VSPT6040-BB VSPT6040-SB	0.060” (1.52mm) x 0.040” (1.02mm)	同上
VSPT7050-BB VSPT7050-SB	0.070” (1.78mm) x 0.050” (1.27mm)	同上
VSPT8060-BB VSPT8060-SB	0.080” (2.00mm) x 0.060” (1.52mm)	同上，銅鍍金耐高溫硬質微型吸筆頭

注：后綴字母含義——（B-彎頭Bent、S-直頭Straight）、（D-Delrin聚甲醛樹脂、B-Brass鍍金黃銅）

VIRTUAL VSPT微型吸筆頭及真空吸筆型號規格資料表http://m.jwjzzs.com/download/202001/Virtual_VSPT_TV-1000.pdf。

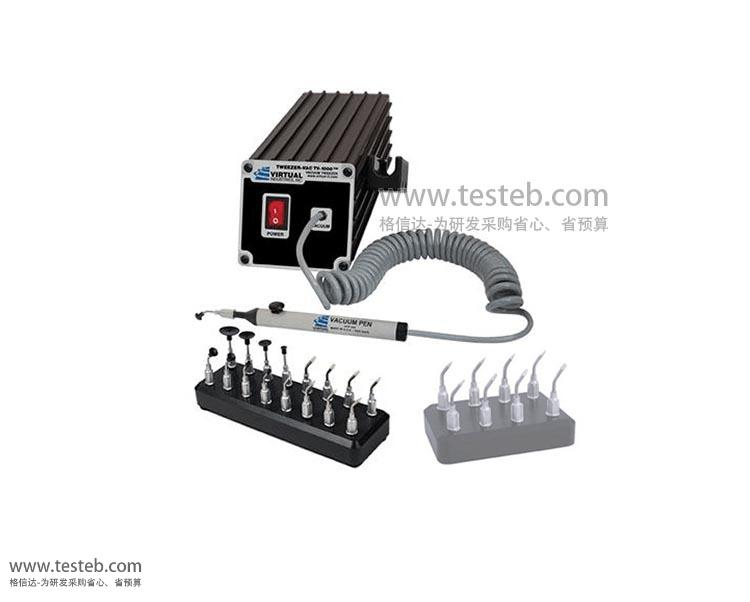

吸力大小與真空度和接觸面積成正比，VSPT系列微型吸頭孔徑非常小，因此需要使用電動真空吸筆，或者接廠務真空并連接氣管、吸筆桿，不可用在手動真空吸筆上，吸力微弱并容易產生抖動影響操作。推薦配套臺式電動真空吸筆Virtual TV1000-220、AV-6000-FS配腳踏控制開關踏板，國產真空吸筆500g大吸力可調，日本HAKKO 394鋼筆型吸筆電池驅動。我公司深圳格信達科技均有相關樣品，可聯系我們試用驗證，7天免費試樣。
