美國Virtual VSPT2010-BD真空吸筆頭0.25mm微型裸die芯片吸取

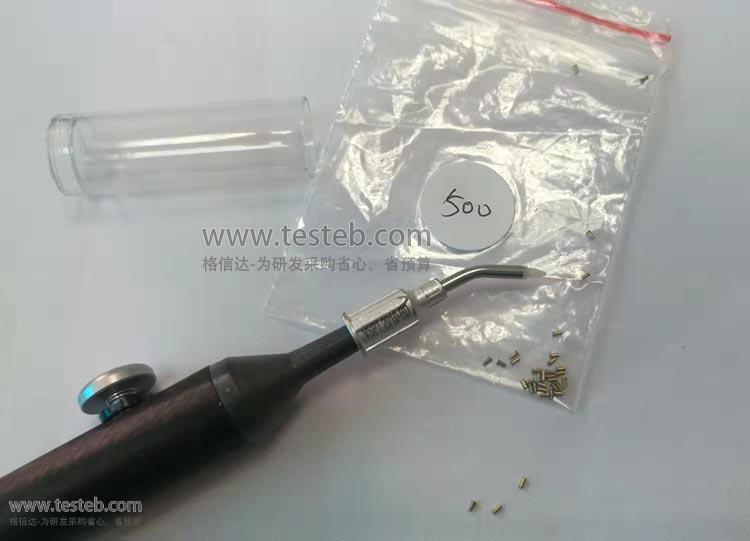

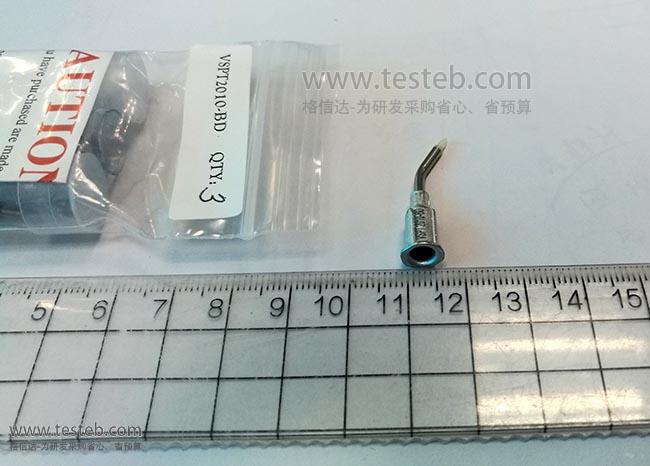

美國Virtual VSPT2010-BD微型真空吸筆頭內徑0.25mm，用于吸取搬運細小元件如裸die芯片封裝操作，米白色聚甲醛樹脂塑料尖頭，ESD防靜電吸頭可防止元件機械性損傷，耐溫100℃，配合電動真空吸筆機提供吸力使用。

吸筆頭與吸盤配件品牌：美國Virtual

聯系電話：18823303057
QQ在線客服

2104028976，2113429302 Vincent
農先生請撥打電話，或在線聯系我們，告訴我們你要什么
您將會得到省事省心的產品選型、價格報價服務！

VSPT2010說明書

VSPT2010圖片

美國Virtual VSPT2010 吸筆頭與吸盤配件規格參數與圖片

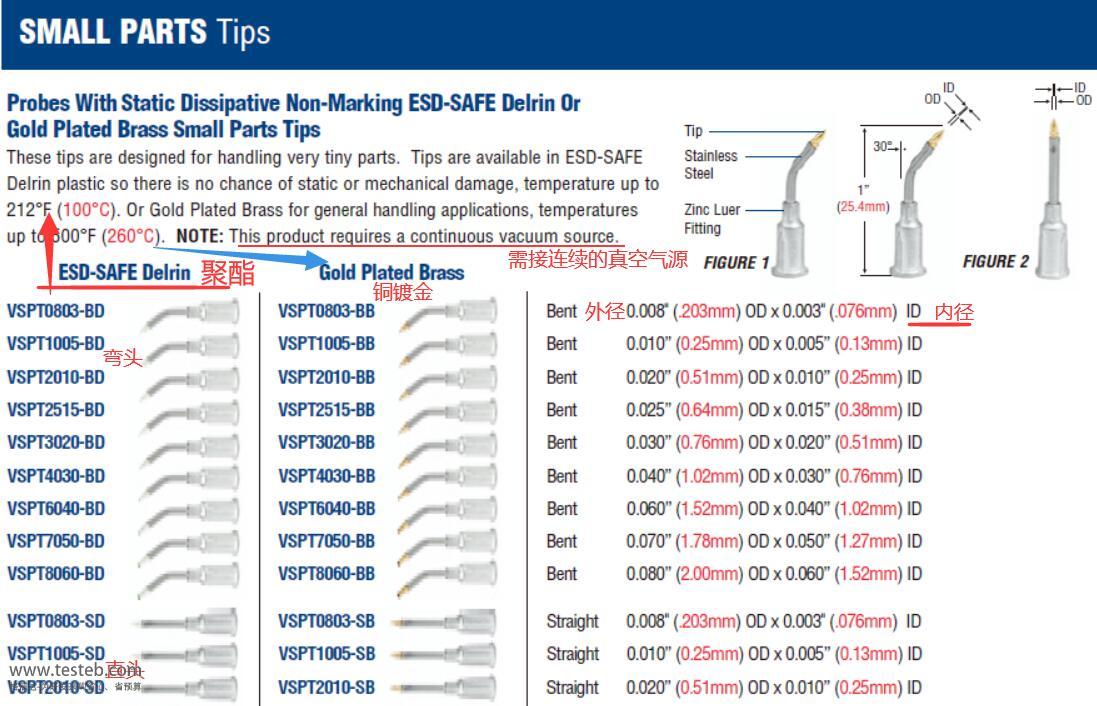

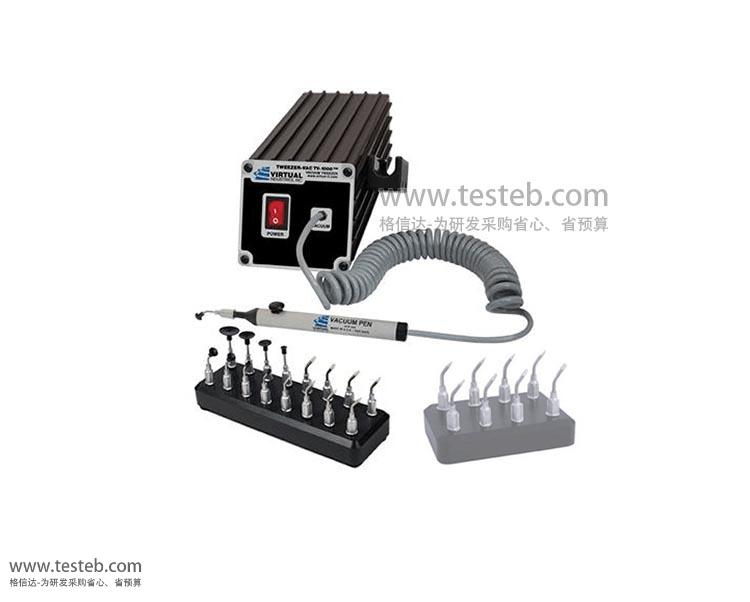

VIRTUAL VSPT微型吸頭通過連續真空源提供的真空吸力吸取搬運細小元件，處理部件盡最小達0.006"(0.152mm)。美國Virtual VSPT系列微型吸筆頭專為處理微電子晶粒die芯片設計，它們必須使用連續的真空系統，如TV-1000、V8100電動真空吸筆機。

Virtual真空晶圓吸筆頭材質性能特點

1、聚甲醛樹脂塑料尖頭，米色，ESD防靜電，VSPT2010-BD晶圓吸筆頭可防止元件機械性損傷，耐溫100℃

2、縮醛吸頭，黑色非ESD安全，VSPT2010-BA吸咀耐溫100℃

3、聚酰亞胺吸頭，橄欖色，耐高溫非ESD安全，可承受高達232℃溫度

4、鍍金黃銅材質耐高溫吸筆頭，導電，溫度范圍260℃

美國VIRTUAL VSPT系列微芯片die吸筆頭特點

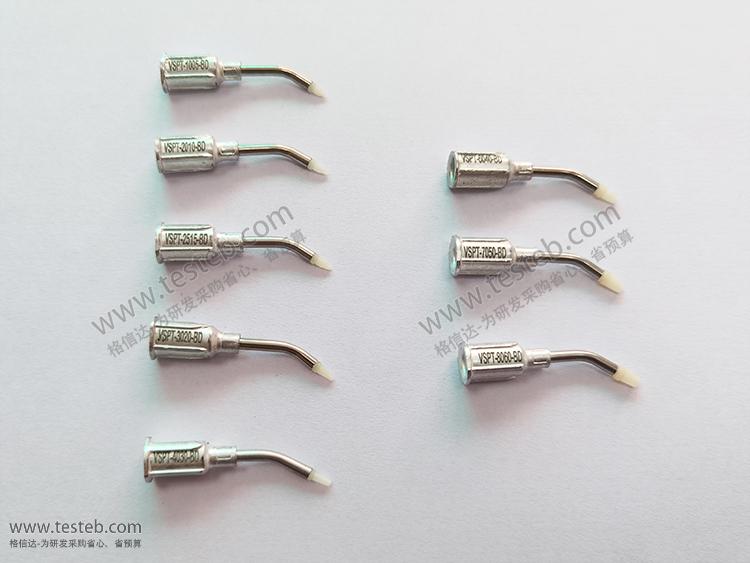

專門用于晶圓切割之后的die裸片芯片吸取移動，有8種常用尺寸吸筆頭可供選擇

型號前綴	VSPT1005-	VSPT2010-BD微型吸筆頭	VSPT2515-	VSPT3020-晶粒吸頭
OD * ID	0.010”x 0.005”/ 0.25mm*0.13mm	0.020”x 0.010”/ 0.51mm*0.25mm	0.025”x 0.015”/ 0.64mm*0.38mm	0.030”x 0.020”/ 0.76mm*0.51mm
型號前綴	VSPT4030-	VSPT6040-	VSPT7050-	VSPT8060-
OD * ID	0.040”x 0.030”/ 1.02mm*0.76mm	0.060”x 0.040”/ 1.52mm*1.02mm	0.070”x 0.050”/ 1.78mm*1.27mm	0.080”x 0.060”/ 2.00mm*1.52mm

注：吸筆頭OD-外經，ID-內徑，后綴兩個字母代碼組合，B-彎頭、S-直頭，D-Delrin聚甲醛樹脂、T-Torlon聚酰亞胺耐高溫

更詳細的微型圓晶吸針吸頭介紹請查看文檔http://m.jwjzzs.com/download/201608/Virtual_VSPT_TIPS.pdf

美國賽浦斯Virtual VSPT微型真空吸筆頭訂貨型號

型號	形狀	規格尺寸OD外經 x ID內徑	材質
VSPT1005-BD晶圓吸筆頭	Bent彎頭	0.010” (0.25mm) x 0.005” (0.13mm)	Delrin聚甲醛樹脂，ESD防靜電
VSPT2010-BD微型吸筆頭	Bent彎頭	0.020” (0.51mm) x 0.010” (0.25mm)	Delrin聚甲醛樹脂，ESD防靜電
VSPT2515-BD	Bent彎頭	0.025” (0.64mm) x 0.015” (0.38mm)	Delrin聚甲醛樹脂，ESD防靜電
VSPT3020-BD真空吸筆頭	Bent彎頭	0.030” (0.76mm) x 0.020” (0.51mm)	Delrin聚甲醛樹脂，ESD防靜電
VSPT4030-BD	Bent彎頭	0.040” (1.02mm) x 0.030” (0.76mm)	Delrin聚甲醛樹脂，ESD防靜電
VSPT6040-BD	Bent彎頭	0.060” (1.52mm) x 0.040” (1.02mm)	Delrin聚甲醛樹脂，ESD防靜電
VSPT7050-BD	Bent彎頭	0.070” (1.78mm) x 0.050” (1.27mm)	Delrin聚甲醛樹脂，ESD防靜電
VSPT8060-BD	Bent彎頭	0.080” (2.00mm) x 0.060” (1.52mm)	Delrin聚甲醛樹脂，ESD防靜電
VSPT1005-SD	Straight直頭	0.010” (0.25mm) x 0.005” (0.13mm)	Delrin聚甲醛樹脂，ESD防靜電
VSPT2010-SD	Straight直頭	0.020” (0.51mm) x 0.010” (0.25mm)	Delrin聚甲醛樹脂，ESD防靜電
VSPT2515-SD	Straight直頭	0.025” (0.64mm) x 0.015” (0.38mm)	Delrin聚甲醛樹脂，ESD防靜電
VSPT3020-SD	Straight直頭	0.030” (0.76mm) x 0.020” (0.51mm)	Delrin聚甲醛樹脂，ESD防靜電
VSPT4030-SD	Straight直頭	0.040” (1.02mm) x 0.030” (0.76mm)	Delrin聚甲醛樹脂，ESD防靜電
VSPT6040-SD	Straight直頭	0.060” (1.52mm) x 0.040” (1.02mm)	Delrin聚甲醛樹脂，ESD防靜電
VSPT7050-SD	Straight直頭	0.070” (1.78mm) x 0.050” (1.27mm)	Delrin聚甲醛樹脂，ESD防靜電
VSPT8060-SD	Straight直頭	0.080” (2.00mm) x 0.060” (1.52mm)	Delrin聚甲醛樹脂，ESD防靜電
VSPT1005-BA VSPT1005-SA	Bent彎頭 Straight直頭	0.010” (0.25mm) x 0.005” (0.13mm)	Acetal縮醛樹脂
VSPT2010-BA VSPT2010-SA	Bent彎頭 Straight直頭	0.020” (0.51mm) x 0.010” (0.25mm)	Acetal縮醛樹脂
VSPT2515-BA VSPT2515-SA	Bent彎頭 Straight直頭	0.025” (0.64mm) x 0.015” (0.38mm)	Acetal縮醛樹脂
VSPT3020-BA VSPT3020-SA	Bent彎頭 Straight直頭	0.030” (0.76mm) x 0.020” (0.51mm)	Acetal縮醛樹脂
VSPT4030-BA VSPT4030-SA	Bent彎頭 Straight直頭	0.040” (1.02mm) x 0.030” (0.76mm)	Acetal縮醛樹脂
VSPT6040-BA VSPT6040-SA	Bent彎頭 Straight直頭	0.060” (1.52mm) x 0.040” (1.02mm)	Acetal縮醛樹脂
VSPT7050-BA VSPT7050-SA	Bent彎頭 Straight直頭	0.070” (1.78mm) x 0.050” (1.27mm)	Acetal縮醛樹脂
VSPT8060-BA VSPT8060-SA	Bent彎頭 Straight直頭	0.080” (2.00mm) x 0.060” (1.52mm)	Acetal縮醛樹脂
VSPT0803-BD圓晶吸頭	Bent彎頭	0.008” (.203mm) x 0.003” (.076mm)	Delrin聚甲醛樹脂
VSPT0803-SD	Straight直頭	0.008” (.203mm) x 0.003” (.076mm)	Delrin聚甲醛樹脂
VSPT0803-BA	Bent彎頭	0.008” (.203mm) x 0.003” (.076mm)	Acetal縮醛樹脂
VSPT0803-SA晶圓吸頭	Straight直頭	0.008” (.203mm) x 0.003” (.076mm)	Acetal縮醛樹脂
VSPT1005-BT VSPT1005-ST	Bent彎頭 Straight直頭	0.010” (0.25mm) x 0.005” (0.13mm)	High-Temp Torlon高溫聚酰亞胺
VSPT2010-BT微晶片吸頭 VSPT2010-ST	Bent彎頭 Straight直頭	0.020” (0.51mm) x 0.010” (0.25mm)	High-Temp Torlon高溫聚酰亞胺
VSPT2515-BT VSPT2515-ST	Bent彎頭 Straight直頭	0.025” (0.64mm) x 0.015” (0.38mm)	High-Temp Torlon高溫聚酰亞胺
VSPT3020-BT VSPT3020-ST	Bent彎頭 Straight直頭	0.030” (0.76mm) x 0.020” (0.51mm)	High-Temp Torlon高溫聚酰亞胺
VSPT4030-BT VSPT4030-ST	Bent彎頭 Straight直頭	0.040” (1.02mm) x 0.030” (0.76mm)	High-Temp Torlon高溫聚酰亞胺
VSPT6040-BT VSPT6040-ST	Bent彎頭 Straight直頭	0.060” (1.52mm) x 0.040” (1.02mm)	High-Temp Torlon高溫聚酰亞胺
VSPT7050-BT VSPT7050-ST	Bent彎頭 Straight直頭	0.070” (1.78mm) x 0.050” (1.27mm)	High-Temp Torlon高溫聚酰亞胺
VSPT8060-BT VSPT8060-ST	Bent彎頭 Straight直頭	0.080” (2.00mm) x 0.060” (1.52mm)	High-Temp Torlon高溫聚酰亞胺
VSPT1005-BB VSPT1005-SB	Bent彎頭 Straight直頭	0.010” (0.25mm) x 0.005” (0.13mm)	Brass黃銅
VSPT2010-BB VSPT2010-SB	Bent彎頭 Straight直頭	0.020” (0.51mm) x 0.010” (0.25mm)	Brass黃銅
VSPT2515-BB VSPT2515-SB	Bent彎頭 Straight直頭	0.025” (0.64mm) x 0.015” (0.38mm)	Brass黃銅
VSPT3020-BB VSPT3020-SB	Bent彎頭 Straight直頭	0.030” (0.76mm) x 0.020” (0.51mm)	Brass黃銅
VSPT4030-BB VSPT4030-SB	Bent彎頭 Straight直頭	0.040” (1.02mm) x 0.030” (0.76mm)	Brass黃銅
VSPT6040-BB VSPT6040-SB	Bent彎頭 Straight直頭	0.060” (1.52mm) x 0.040” (1.02mm)	Brass黃銅
VSPT7050-BB VSPT7050-SB	Bent彎頭 Straight直頭	0.070” (1.78mm) x 0.050” (1.27mm)	Brass黃銅
VSPT8060-BB VSPT8060-SB	Bent彎頭 Straight直頭	0.080” (2.00mm) x 0.060” (1.52mm)	Brass黃銅
