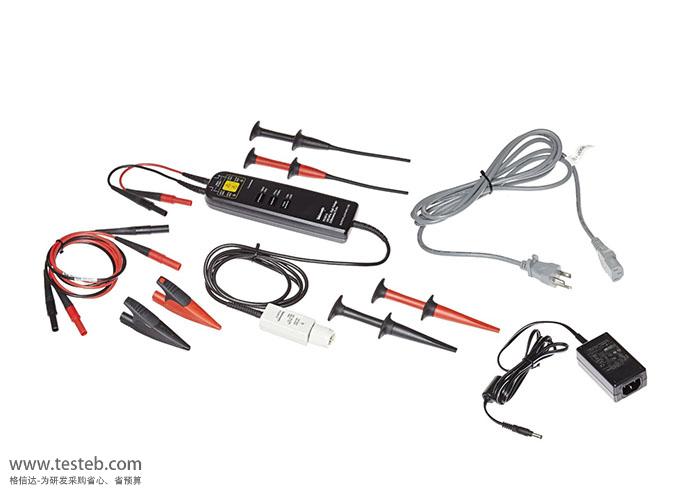

Tektronix泰克示波器探頭P5200A高壓差分探頭衰減50倍 /500倍，帶寬50 MHz，最大電壓1000 V CAT II，差分輸入阻抗10 MΩ，2 pF，接地5 MΩ，4 pF，應用包括浮動測量、開關電源設計、電動機驅動設計、電源轉換器設計和維修及電源設備評估等。
泰克探頭P5200A可用于任何示波器，用戶把示波器接地時還可以安全地測量浮動電路。Tektronix P5200A有源差分探頭將浮動信號轉換為參考地電平的的低壓信號，任何參考地電平的示波器都可以安全且簡便地顯示。
| 型號 | P5200A高壓探頭 | P5202A探頭 | P5205A探頭 | P5210A高壓探頭 |
|---|---|---|---|---|
| 衰減 | 50X/500X | 20X/200X | 50X/500X | 100X/1000X |
| 差分電壓 |
500X： ±1,300 V 50X： ±130 V |
200X： ±640 V 20X： ±64 V |
500X： ±1,300 V 50X： ±130 V |
1000X： ±5,600 V 100X： ±560 V |
| 共模電壓 | ±1,300 V | ±640 V | ±1,300 V | ±5,600 V |
| 最大輸入對地電壓 | 1,000 V CAT II | 450 V CAT l 300 V CAT ll | 1,000 V CAT II | 2,300 V CAT l 1,000 V CAT III |
| 帶寬 | 50 MHz | 100 MHz | 100 MHz | 50 MHz |
| 差分輸入阻抗 | 10 M?，2 pF | 5 M?，2 pF | 10 M?，2 pF | 40 M?，2.5 pF |
|
各輸入與接地之間的 輸入阻抗 |
5 M?，4 pF | 2.5 M?，4 pF | 5 M?，4 pF | 20 M?，5 pF |
| 典型的共模抑制比 |
直流： > 80 dB 100 kHz： > 60 dB 3.2 MHz： > 30 dB 50 MHz： > 26 dB |
直流： > 80 dB 100 kHz： > 60 dB 3.2 MHz： > 40 dB 50 MHz： > 30 dB |
||
| 電纜長度 | 1.8 米 | |||
