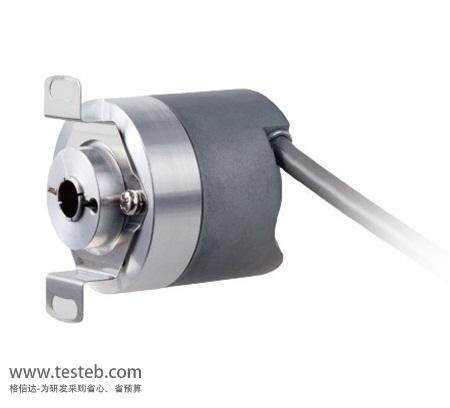

ELCO EI40P系列小型軸套型增量編碼器法蘭型式有單翼彈簧片、雙翼彈簧片、長臂安裝支架，具備良好的抗機械損傷性能，可承受較高的軸向和徑向負載，最大軸負荷60N軸向/100N徑向，可滿足各類工業現場應用。
| 軸徑(mm) | 直徑Φ6H7/ Φ8H7 |
| 可提供的分辨率 |
10, 20, 30, 40, 50, 60, 70, 80, 90, 100, 200, 300, 360, 400, 500, 512, 600, 800, 1000, 1024, 1200, 1250, 2500, (以上部分為常備庫存，其余分辨率應請而定)2000, 4000, 5000 |
| 防護等級 | IP66標準，IP67可選 |
| 每分鐘最大轉速 | 6000 |
| 最大軸負荷 | 60N軸向、100N徑向 |
| 沖擊 | 50G/11ms |
| 振動 | 10G 10~2000HZ |
| 軸承壽命 | 10^9轉數 |
| 轉動慣量 | 大約1.9x10^-6kgm² |
| 起動力矩 | <0.08Nm |
| 主體材料 | 鋁合金 |
| 外殼材料 | 鋅合金 |
| 工作溫度 | -20~+85°C |
| 貯存溫度 | -25~+100°C |
| 重量 | 110g |
| 輸出形式 | RS422 | 推挽 |
| 分度 | 最大5000脈沖/轉 | 最大5000脈沖/轉 |
| 電源(VDC) | 5±0.25或10-30 | 10-30 |
| 無負載時消耗電流 | ≤80mA | ≤125mA |
| 最大負載電流 | ±50mA | ±80mA |
| 最高輸出頻率 | 最大800kHz | 最大800kHz |
| 信號高電平 | 最小3.4V | 最小Ub-1.8 |
| 信號低電平 | 最大0.4V | 最大2.0V |
| 上升時間Tr | Max 200ns | Max 1μs |
| 下降時間Tf | Max 200ns | Max 1μs |
elco編碼器選型手冊EI40P下載地址：http://m.jwjzzs.com/download/201503/20150305225911_996.pdf
| EI | 40 | P | 6 | - | L5 | P | R | - | 1024 | . | XXXX |
|
系列 EI=增量標準型 |
主體尺寸 40=主體尺寸 |
法蘭型式 P=單翼彈簧片 H=長臂安裝支架 H=雙翼彈簧片 |
軸徑 6=Φ6mm 8=Φ8mm |
編碼器 輸出與供電 L5=RS242(帶反向信號) 5Vdc供電 L6=RS242(帶反向信號) 10~30Vdc供電 H6=推挽HTL(帶反向信號) 10~30Vdc供電 P6=推挽(無反向信號) 10~30Vdc供電 C6=NPN集電極開路輸出10~30Vdc供電 |
出線方式 P=標準輸出電纜長度0.5m TP=切邊出線電纜長度0.5m |
出線方向 R=徑向 |
分辨率 脈沖/轉≤5000 |
特殊形式代碼 |
