斯凱孚SKF CMPT CTU振動變送器Copperhead在線監測系統信號處理單元

瑞典SKF Copperhead礦山機械故障監測系統CMPT CTU變送器模塊可在線監測低速設備三種類型的信號：加速度包絡(gE3)、加速度(g)、速度(mm/s)、溫度(℃)，同時采集振動、溫度信號，接入CMPT2310/CMPT2310T傳感器，輸出4-20mA模擬信號或0-10V電壓信號，或輸出到DCL顯示報警模塊。

振動變送器品牌：斯凱孚SKF

聯系電話：18823303057
QQ在線客服

2104028976，2113429302 Vincent
農先生請撥打電話，或在線聯系我們，告訴我們你要什么
您將會得到省事省心的產品選型、價格報價服務！

CMPT-CTU說明書

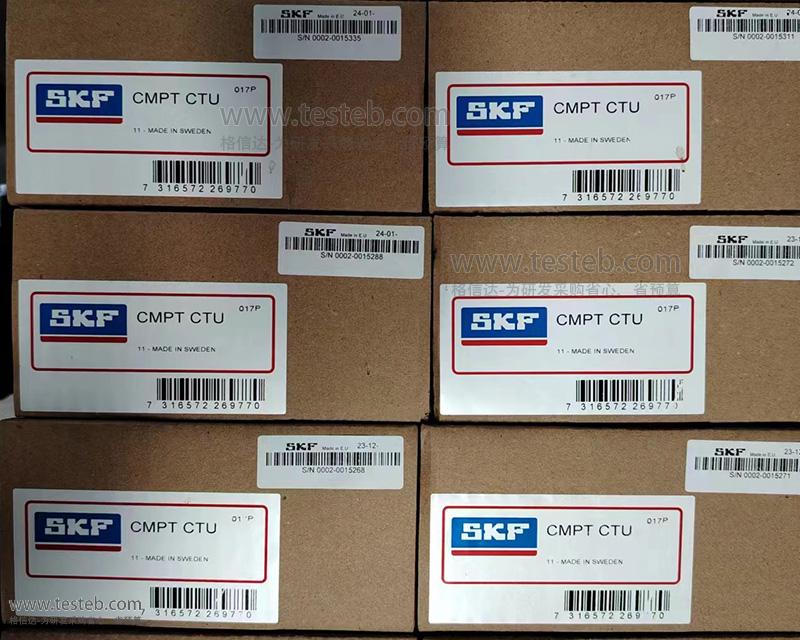

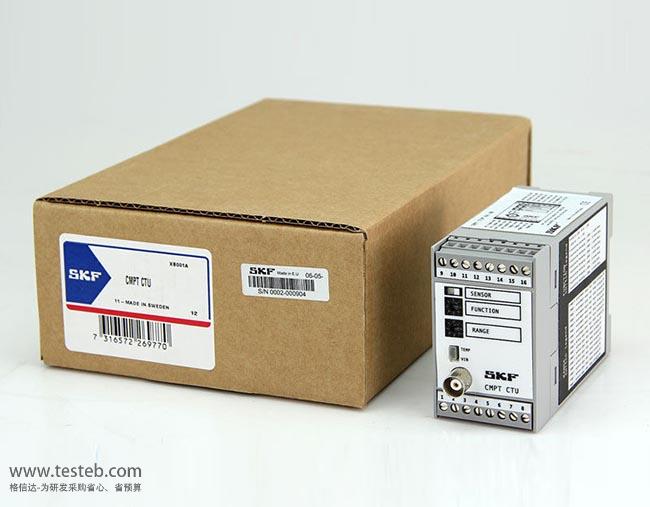

CMPT-CTU圖片

斯凱孚SKF CMPT-CTU 振動變送器規格參數與圖片

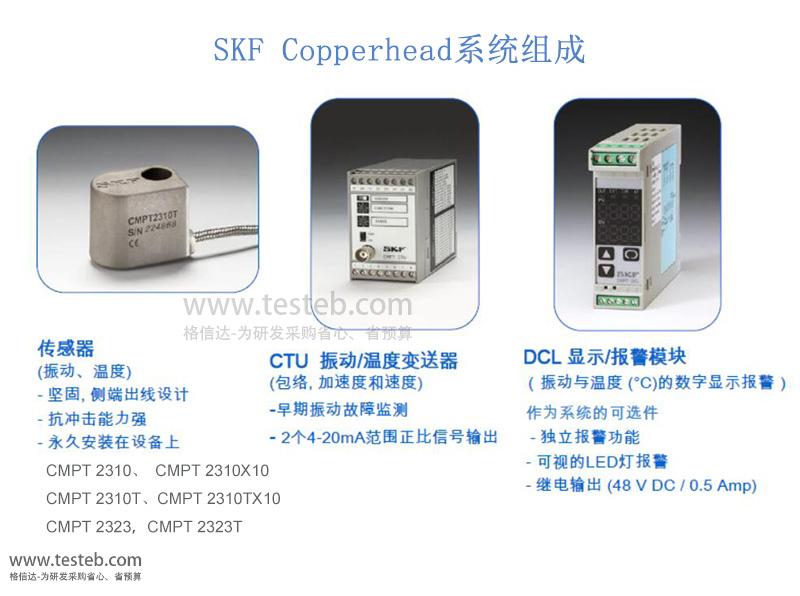

斯凱孚SKF Copperhead監測系統應用及組成

礦山機械OEM：球磨機、振動篩、破碎機、輥壓機、立磨、回轉窯、提升機

礦山輔助設備：風機、泵

地鐵隧道：引風機、抽風機、泵

散貨港口碼頭：斗輪機、皮帶輸送機

系統組成

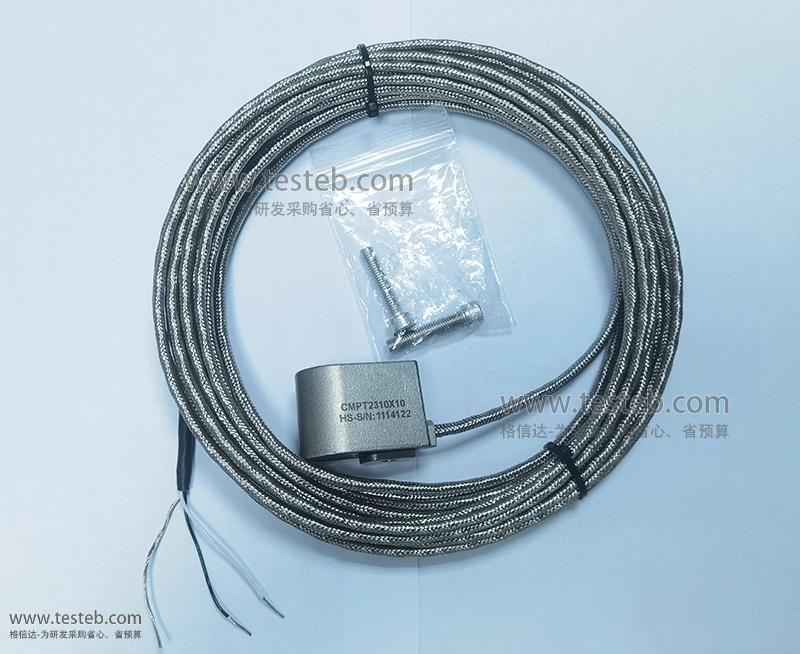

CMPT CMPT傳感器：CMPT2310X10傳感器、CMPT 2310T溫度振動傳感器、CMPT 2323/CMPT2323T傳感器

CMPTCTU變送器：三種類型振動信號 - SKF加速度包絡(gE3) - 加速度(g) - 速度(mm/s

DCL 顯示報警模塊：監測CMPT CTU, 熱電偶和熱電阻，7 mm 數字顯示，可編程的報警功能，4~20 mA信號輸出

SKF Copperhead監測系統介紹文檔http://m.jwjzzs.com/download/201601/SKF_CMSS_CTU_DSLC.pdf

中文版概述：http://m.jwjzzs.com/download/201601/SKF_Copperhead_CTU.pdf

詳細英文版：http://m.jwjzzs.com/download/201601/SKF_CMPT_CTU.pdf

SKF CMPT CTU礦山機械保護變送器模塊特點

三種類型的信號

- SKF 加速度包絡(gE3)：（500~10KHz）

- 加速度(g)：（3~10KHz）

- 速度(mm/s)：（ISO、2~1KHz）

- 溫度(℃)

可監測低速設備(n = 20 r/min)

CMPT CTU振動變送器信號輸出– 振動、溫度，4~20 mA / 0~10 V DC，CAN-BUS數據通信

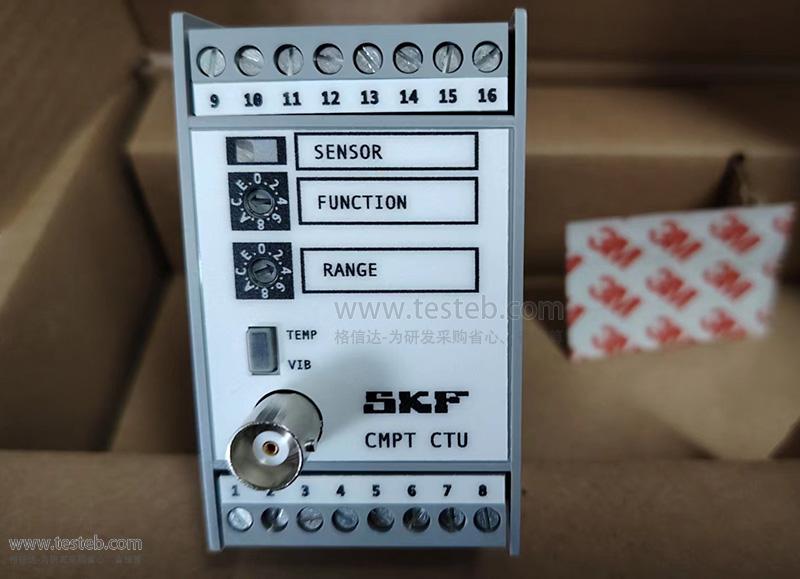

用戶可通過前置面板進行設置

前置面板上的BNC接口

緩沖的振動和溫度輸出

同時采集振動、溫度信號

可通過短信、郵件方式發送報警信息

可輸出4-20mA電流，接入DCS系統

一個顯示單元可連接多大64個變送器

SKF Copperhead故障監測系統CMPT傳感器+CTU變送器+DSLC訂貨信息

訂購型號	CPHD成套配置				經處理的模擬信號輸出			顯示/報警控制
代碼	CMPT傳感器	CTU變送器	DCL顯示模塊	機柜	振動	溫度	振動2	振動	溫度	振動2
CPHD 1C	1	1	-	-	1	1	-	-	-	-
CPHD 1C M	1	1	1	-	1	1	-	1	-	-
CPHD 1C MT	1	1	2	-	1	1	-	1	1	-
CPHD 1C MVT	1	1	3	-	1	1	1	1	1	1
CPHD 1EC	1	-	-	有	1	1	-	-	-	-
CPHD 1EC M	1	1	1	有	1	1	-	1	-	-
CPHD 1EC MT	1	1	2	有	1	1	-	1	1	-
CPHD 1EC MVT	1	1	3	有	1	1	1	1	1	1
CPHD 2EC	2	2	-	有	2	2	-	-	-	-
CPHD 2EC M	2	2	2	有	2	2	-	2	-	-
CPHD 2EC MT	2	2	4	有	2	2	-	2	2	-
CPHD 2EC MVT	2	2	5	有	2	2	1	2	2	1
CPHD 3EC	3	3	-	有	3	3	-	-	-	-
CPHD 3EC M	3	3	3	有	3	3	-	3	-	-
CPHD 3EC MT	3	3	6	有	3	3	-	3	3	-
CPHD 4EC	4	4	-	有	4	4	-	-	-	-
CPHD 4EC M	4	4	4	有	4	4	-	4	-	-
CPHD 4EC MT	4	4	8	有	4	4	-	4	4	-
CPHD 6EC	6	6	-	有	6	6	-	-	-	-
CPHD 6EC M	6	6	6	有	6	6	-	6	-	-
CPHD 6EC MT	6	6	12	有	6	6	-	6	6	-
