發布時間：2019年12月23日

[停產]Tektronix泰克DPO2022B示波器200MHz帶寬模擬信號高級調試

美國泰克Tektronix DPO2022B示波器以入門級價格提供高級調試功能，只需一臺設備即可分析模擬和數字信號，可定義要觸發和解碼的并行或串行總線，利用波形分組和顏色編碼實現簡單的可視化，1M點的深記錄長度，可以捕獲長信號活動窗口，同時保持精細的定時分辨率。

數字示波器品牌：泰克Tektronix

聯系電話：18823303057
QQ在線客服

2104028976，2113429302 Vincent
農先生請撥打電話，或在線聯系我們，告訴我們你要什么
您將會得到省事省心的產品選型、價格報價服務！

pdf規格說明書[暫缺]

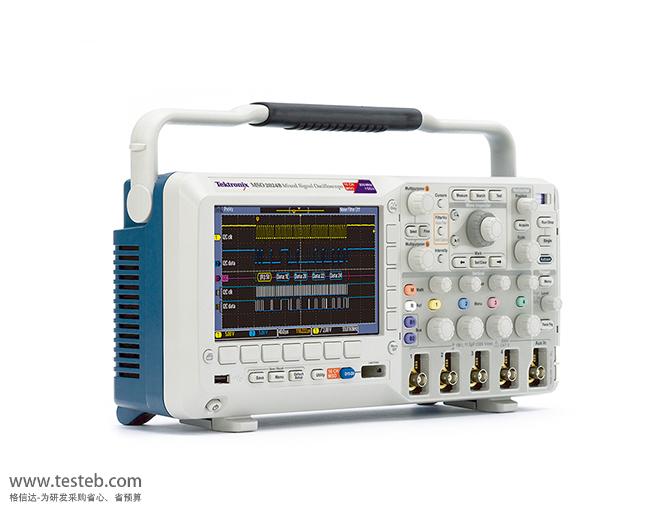

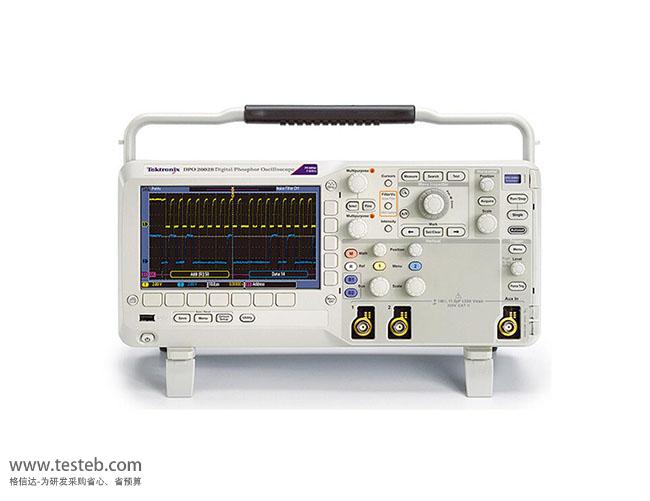

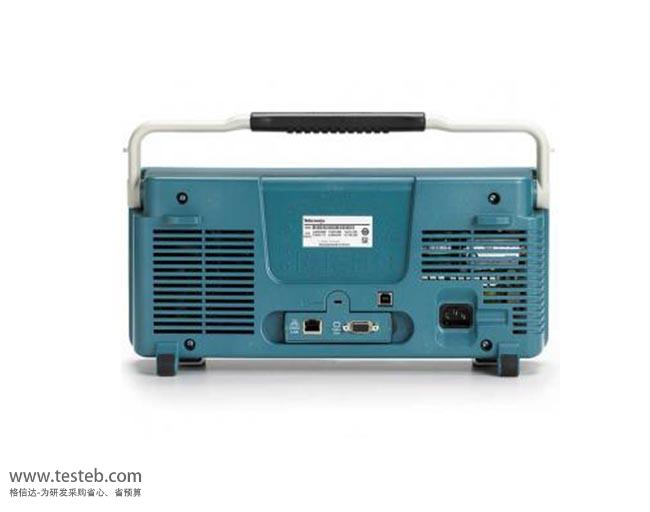

DPO2022B圖片

泰克Tektronix DPO2022B 數字示波器規格參數與圖片

Tektronix泰克MSO/DPO2000B混合信號示波器系列具有一系列強大的功能，從快速發現異常并捕獲，到搜索事件的波形記錄并分析其特性及設備的行為，全面加速調試設計的每一階段。MSO/DPO2000B示波器提供了全面的信號查看功能，可以迅速了解設備的實際操作。5,000wfm/s 的波形捕獲速率可以迅速查看毛刺和其它偶發瞬態信號，揭示設備問題的真正特點。泰克DPO2022B示波器帶亮度等級的數字熒光顯示器通過對發生更加頻繁的信號區域進行加亮，顯示信號活動的歷史記錄，形象顯示出異常發生的頻率。

泰克Tektronix DPO2022B示波器具有200MHz帶寬，自動串行總線解碼可減少錯誤并節省時間。選配串行觸發和解碼模塊可自動觸發特定數據包內容，然后在模擬波形和總線視圖中顯示數據，以便快速查看。還提供適用于汽車、嵌入式設計和計算機應用中主要串行總線的選項。

美國Tektronix MSO2000B/DPO2000B混合信號示波器規格參數

型號	MSO2002B 和DPO2002B	MSO2004B 和DPO2004B	MSO2012B 和DPO2012B	MSO2014B 和DPO2014B	MSO2022B 和DPO2022B	MSO2024B 和DPO2024B
模擬通道	2	4	2	4	2	4
帶寬	70 MHz	70 MHz	100 MHz	100 MHz	200 MHz	200 MHz
上升時間	5 ns	5 ns	3.5 ns	3.5 ns	2.1 ns	2.1 ns
采樣率	1 GS/s	1 GS/s	1 GS/s	1 GS/s	1 GS/s	1 GS/s
記錄長度	1 M 點	1 M 點	1 M 點	1 M 點	1 M 點	1 M 點
模擬通道輸入信號	耦合AC、DC、GND，阻抗（1 MΩ）±2%，11.5 pF ±2 pF
模擬輸入靈敏度范圍	2 mV/div - 5 V/div，垂直分辨率8 位
垂直系統數字通道	16 條數字通道（D15 至 D0），每組 8 條通道設置門限 MSO 型號 ——在相應的 DPO 型號上增加了 16 個數字通道
門限選擇	TTL、CMOS、ECL、PECL、用戶定義，定義的門限范圍±20 V
觸發模式	自動、正常、單次
觸發耦合	直流、高頻抑制（衰減 >85 kHz）、低頻抑制（衰減 <65 kHz）、噪聲抑制（降低靈敏度）
觸發釋抑范圍	20 ns 至 8 s
觸發類型	邊沿、脈沖寬度、欠幅脈沖、邏輯、建立與保持時間、上升/下降時間、視頻、I2C（選配）、SPI（選配）、RS-232/422/485/UART（選配）、CAN（選配）、LIN（選配）、并行（僅在 MSO 型號上提供）

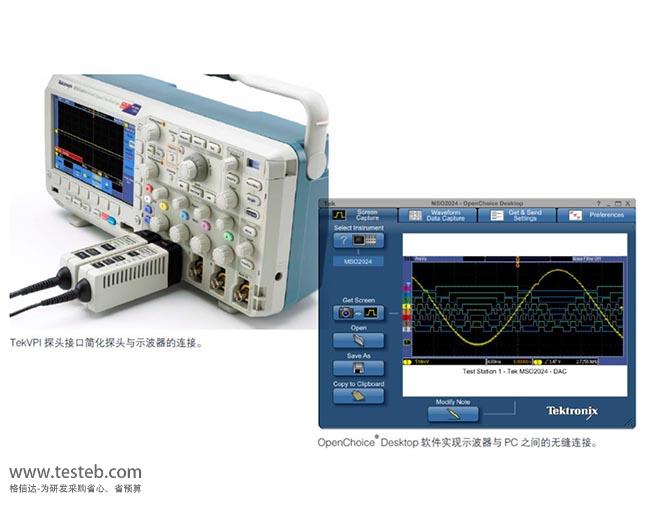

MSO/DPO2000B示波器專為方便您的工作而設計，高亮度的寬屏顯示器顯示一個長時間窗口，專用的前面板控件能夠簡化操作。前面板上有一個USB主控端口，方便您將屏幕快照、儀器設置和波形數據傳輸到USB閃存驅動器。泰克示波器規格文檔http://m.jwjzzs.com/download/202001/Tektronix_MSO2000B-DPO2000B.pdf
