ABB變頻器ACS510系列,ACS510-01-038A-4低壓交流傳動變頻器

ACS510變頻器是ABB集團研發生產的低壓交流傳動產品，可以簡單的購買、安裝、配置和使用，可節省相當多的時間。ACS510傳動應用于廣泛的工業領域，適用各類型負載。

變頻器品牌：ABB

聯系電話：18823303057
QQ在線客服

2104028976，2113429302 Vincent
農先生請撥打電話，或在線聯系我們，告訴我們你要什么
您將會得到省事省心的產品選型、價格報價服務！

pdf規格說明書[暫缺]

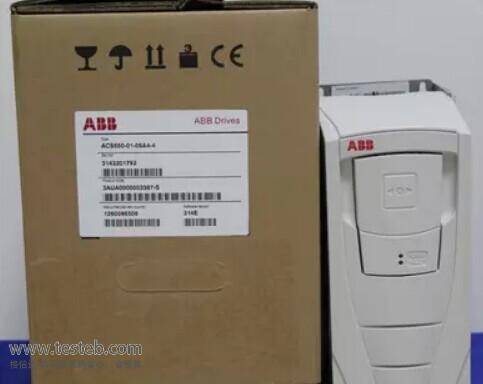

ACS510圖片

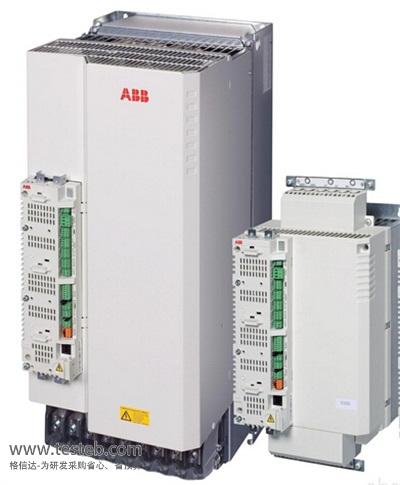

ABB ACS510 變頻器規格參數與圖片

ACS510系列變頻器是ABB傳動公司于2005年7月份推出的一款杰出的低壓傳動產品。它采用的是標量型（V/F)的控制方式，功率泛圍為（1.1-110KW），完美匹配風機泵類及大多數輕載類(如恒轉矩機械類負載）設備。ACS510 還針對風機、水泵應用做了特別的優化，典型的應用包括恒壓供水、冷卻風機、地鐵和隧道通風機等等。

ACS510-01-038A-4變頻器可選配件

ABB濾波器：輸入端內置，消除磁干擾，輸入端濾波器不再另。

操作面板：支持熱插拔，可以一個變頻器配一個面板，也可以多個變頻器配一個面板。面板主要用于設定電

機轉速的目標值、或者是PID回路的目標值，可以帶2路PID回路。

電抗器：電纜距離決定是否配備電抗器，接于變頻器輸出端，ABB550、800系列產品會用到。一般樣冊參數表上有各種型號的最大線長，一般來說100M以內不考慮配電抗器。

編碼器：ABB變頻器有編碼器接收卡，可以單獨訂購，獨立的編碼器可以套在電機軸上使用，也可以直接連接PLC。

面板延長線：普通的網線就行，ABB自帶的3米線會比較貴，該線用于把面板拉至柜門上。

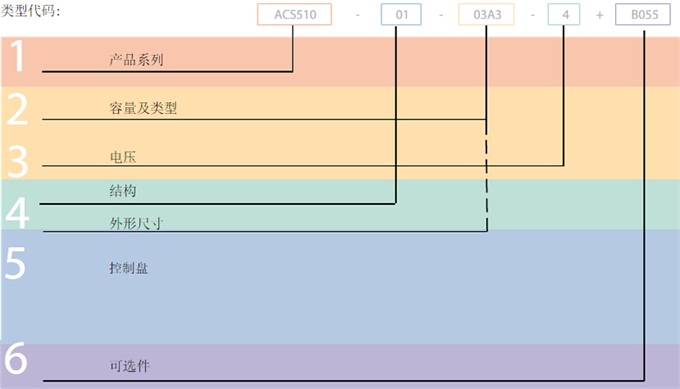

ABB變頻器ACS510型號代碼說明

ABB變頻器ACS510系列變頻器型號說明

ABB變頻器ACS510-01選型表

當電機電纜長于額定長度時要使用du/dt 濾波器，這樣電機電纜通常可以達到標準長度的1.5 倍。

型號代碼	外形尺寸	ACS510 額定電流I2N A	型號代碼1)	額定電流I A	最大電纜長度不帶濾波器 2)	最大電纜長度帶濾波器
UN = 380 - 480 V (380, 400, 415, 440, 460, 480 V)
ACS510-01-03A3-4	R1	3.3	NOCH-0016-6X	19	100	150
ACS510-01-04A1-4	R1	4.1	NOCH-0016-6X	19	100	150
ACS510-01-05A6-4	R1	5.6	NOCH-0016-6X	19	100	150
ACS510-01-07A2-4	R1	7.2	NOCH-0016-6X	19	100	150
ACS510-01-09A4-4	R1	9.4	NOCH-0016-6X	19	100	150
ACS510-01-012A-4	R1	11.9	NOCH-0016-6X	19	100	150
ACS510-01-017A-4	R2	17	NOCH-0016-6X	19	200	250
ACS510-01-025A-4	R2	25	NOCH-0030-6X	41	200	250
ACS510-01-031A-4	R3	31	NOCH-0030-6X	41	200	250
ACS510-01-038A-4	R3	38	NOCH-0030-6X	41	200	250
ACS510-01-046A-4	R3	46	NOCH-0070-6X	112	200	300
ACS510-01-060A-4	R4	60	NOCH-0070-6X	112	200	300
ACS510-01-072A-4	R4	72	NOCH-0070-6X	112	200	300
ACS510-01-088A-4	R4	88	NOCH-0070-6X	112	200	300
ACS510-01-125A-4	R5	125	NOCH-0120-6X	157	300	300
ACS510-01-157A-4	R6	157	FOCH-0260-70	289	300	300
ACS510-01-180A-4	R6	180	FOCH-0260-70	289	300	300
ACS510-01-195A-4	R6	205	FOCH-0260-70	289	300	300
ACS510-01-246A-4	R6	245	FOCH-0260-70	289	300	300
