HIOKI日置3169-20鉗式功率計可測量單相至三相4線電路的電壓、電流、功率、功率因數和累積值等標準參數，同時實現電力管理節能測量以及諧波測量，量程150V/300V/600V、500mA~5000A、有功功率75.000W～900.0kW，可記錄單個波形的功率。
日置HIOKI鉗式功率計3169-20和3169-21可實現單機測量單相至三相4線電路，可測量4回路的耗電量，同時測量諧波。 此外可以測量諸如電壓、電流、功率、功率因數和累積值等標準參數。HIOKI 3169-20鉗式功率計可 以在執行測量要求的同時實現電力管理節能測量以及諧波測量。日置3269-20/3169-21這兩款功率計支持PC卡，同時裝配了RS-232C接口以連接計算機。此外，由于數據 處理速度很快，它可以僅測量幾個周期的功率，便對設備進行更詳細有效的節能測量，是節能管理和節能措施的理想選擇。
最多測量四個回路的電力線(在通常的電壓下)
單機就能測量四回路(單相2線)、二回路(3相3線)、或單回路(3相4線)
多種測量功能
3169-20/21鉗型功率計可以同時測量電壓、電流、功率(有功/無功/視在)、累積功率、功率因素和頻率。此外，在使用3相3線(3P3W2M)設置時，您只需測量三線中的兩線，就可以顯示所有三條線路的電壓和電流。在使用3相4線(3P4W4I)設置時，用4電流測量，可以顯示中線電流。
寬量程0.5A~5000A
這兩款功率計提供7中類型的鉗式傳感器，能夠適合測量多種項目，適合于從CT端口到粗直徑的大電流輸電線測量。HIOKI 3169-20鉗式功率計不能單獨使用，需要選配購買1個或1個以上電流傳感器選件。hioki 9667可彎曲鉗式傳感器可測量直徑達254mm的電纜，最大電流AC 5000A。
同時適用于正負極表示和無功功率法的測量
可顯示功率因數和無功功率的超前/滯后正負極，并且可選擇無功功率計量方法，也可顯示有效值功率因數和功率比/功率因數。
高速D/A輸出
3169-21配備了4個通道的高速D/A輸出，使每一次輸出波形都能輸出RMS值。
支持每一波形至高速數據的存儲
使用標準模式運行累積功率測量時，您能儲存間隔為一秒的數據。同時測量電量和諧波時，時間間隔最小為一分鐘。使用快速的模式時，您能存儲每個波形的RMS數據。

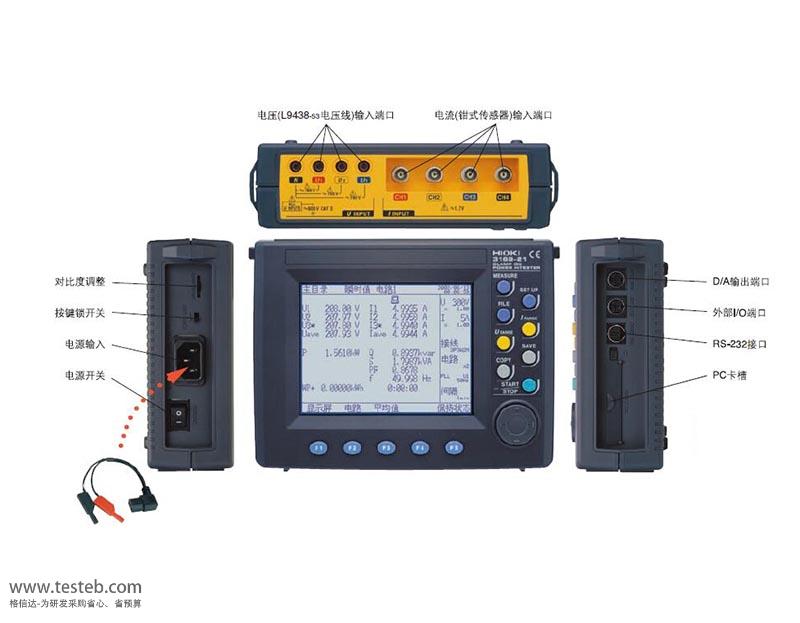

PC卡存儲和內存
此電力功率計支持PC卡，與1M內存相結合，能夠進行長期和詳細的參數測量。
| 接線方式 |
單相二線，單相三線，三相三線，三相四線 注意： 50 或 60 Hz,而且共用相同的電壓線 |
| 測量項目 | 電壓，電流，有功/無功/視在功率，功率因數，有功電能，無功電能，頻率，諧波 |
|
量程范圍 AC電壓、 AC電流、 有功功率 |
電壓：150V/300V/600.00V |
|
[使用9694時] ：500 mA, 1A/ 5A [使用9695-02時]：500 mA, 1/ 5/ 10A/ 50A [使用9660, 9695-03時]：5/ 10/ 50/ 100A [使用9661時]：5A/ 10A/ 50A/ 100A/ 500A [使用9669時]：100A/ 500A/ 1000A [使用CT9667時]：500A/ 5000A |
|
| 有功功率：75.000W～900.0kW (根據組合電壓和電流量程) | |
| 測量方式 | 數字采樣, PLL 同步或 50/60 Hz固定時鐘 |
| 基本精度 |
電壓：±0.2% rdg. ±0.1% f.s. 電流：±0.2% rdg. ±0.1% f.s.+電流傳感器精度 有功功率：±0.2% rdg. ±0.1% f.s.+電流傳感器精度（功率因數=1） 鉗式傳感器9661：±0.3% rdg. ±0.01% f.s.（根據傳感器而不同） |
| 表示更新率 | 約2次/s（PC卡、內存存儲時；RS-232C通信時除外） |
| 數據保存間隔時間 |
標準間隔: 1/ 2/ 5/ 10/ 15/ 30 s, or 1/ 2/ 5/ 10/ 15/ 30/ 60 min 短時間隔：每1個周期/0.1/0.2/0.5 秒（僅瞬間值） |
| 頻率特性 | 基波頻率45～66Hz，到50次諧波（諧波顯示次數到40次）：±3%f.s.+測量精度 |
| 其他功能 | 錯誤接線檢查、語言選擇, 保持顯示, 設置備份, 斷電控制,鎖鍵, [僅3169-21] D/A輸出 4通道（±5 V DC f.s.) |
| 電源供應 | 100～240V AC，50/60Hz 最大30VA |
| 體積及重量 | 210寬×160高×60厚mm， 1.2kg |
| 附件 | 電壓線 L9438-53(黑/紅/黃/藍線各1根)、電源線、輸入線標簽、連接電纜 9441(3169-21)、說明書、操作指南 |
3169-20鉗式功率計
含L9438-53電壓線，電源線，接地適配器3P到2P
3169-21帶D/A輸出鉗式功率計
含L9438-53電壓線，9441連接電纜，電源線，接地適配器3P到2P
3169不能單獨使用，測量時需要1個或1個以上電流傳感器選件，配置組合舉例：
單相2線回路（一個回路）：3169-20功率計+9660傳感器100A+9627存儲卡64MB
單相3線回路（一個回路/兩個單相2線回路）：3169-20功率計+9660傳感器100A*2個+9627存儲卡64MB
三相3線回路（一個回路）：3169-20功率計+9661傳感器500A+9627存儲卡64MB
三相3線回路（兩個回路/四個單相2線回路）：3169-20功率計+9661傳感器500A*4個+9627存儲卡64MB
鉗形傳感器選配型號規格（全面詳細內容請看文檔）：
鉗式傳感器9660：AC100A，3m
鉗式傳感器9661：AC500A，3m
鉗式傳感器9669：AC1000A，3m
可彎曲鉗式傳感器9667：AC 500/5000A，傳感器－電路2m，電路－端子1m
鉗式傳感器9694：AC 5A，3m
鉗式傳感器9695-02：50A AC鉗口直徑15mm，需要連接電纜9219
鉗式傳感器9695-03：100A AC鉗口直徑15mm，需要連接電纜9219
連接電纜9219：連接9695-02/03，采用BNC端子輸出
鉗式轉換器9290-10：以10:1的CT比輸出連續AC1000A（5分鐘的話是1500A）
9612：RS-232C連接線用于連接電腦
9772：供電連接線
9442打印機以及9443-02打印機AC電源適配器、9721打印用RS-232連接線、1196記錄紙
電力測量支持軟件9625，PC卡(256M)9727、(512M)9728、(1G)9729、(2G)9730
