美國Virtual VWWB-2A-SD-1/8真空晶圓吸筆桿常開按鈕操作釋放

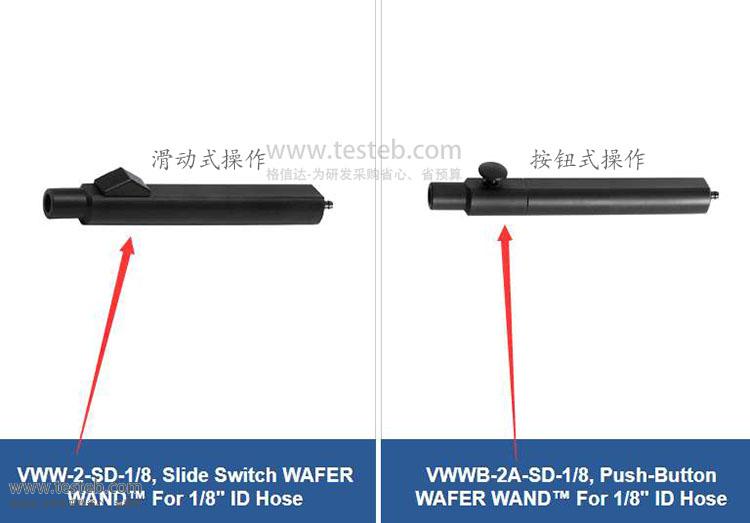

美國Virtual空真空晶圓吸筆分為按鈕式和滑動式，連接連續真空系統，配套不同規格PEEK吸筆頭實現4寸、6寸、8寸、12寸Wafers晶圓拾取轉移。輕巧的按鈕式PUSH-BUTTON WAFER WAND®常開真空，按下按鈕關閉真空并釋放晶圓，如VWWB-2A吸筆桿。SLIDE SWITCH WAFER WAND® Kits通過向前滑動開關來吸取晶圓，向后滑動則關閉真空并釋放晶片，當開關處于后部位置時，真空也被阻擋，因此不會對空壓管線系統施加過多的需求。

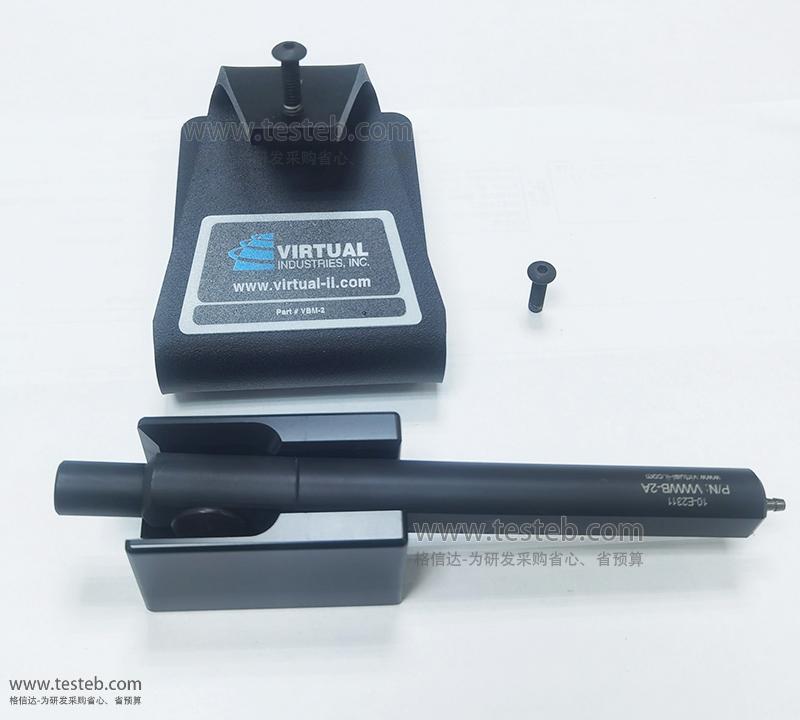

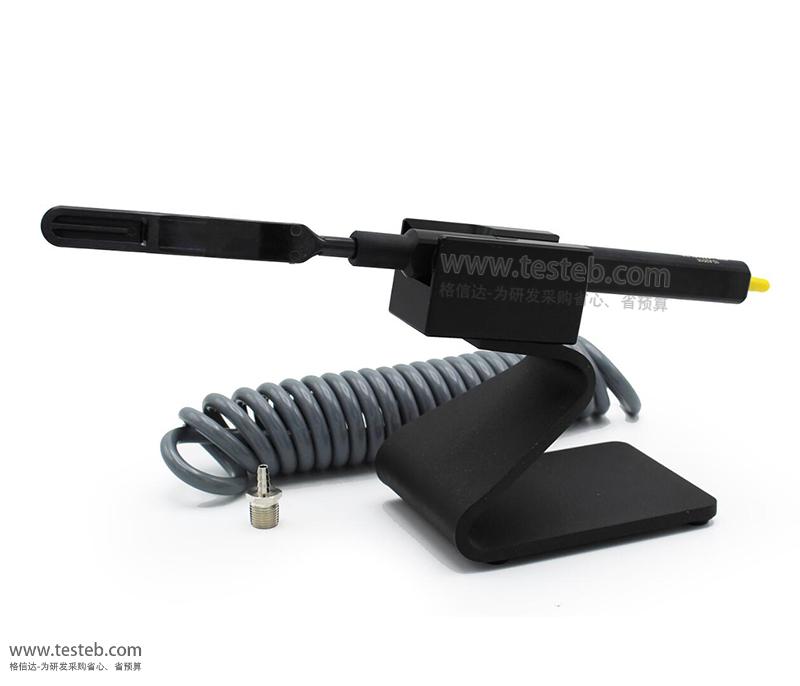

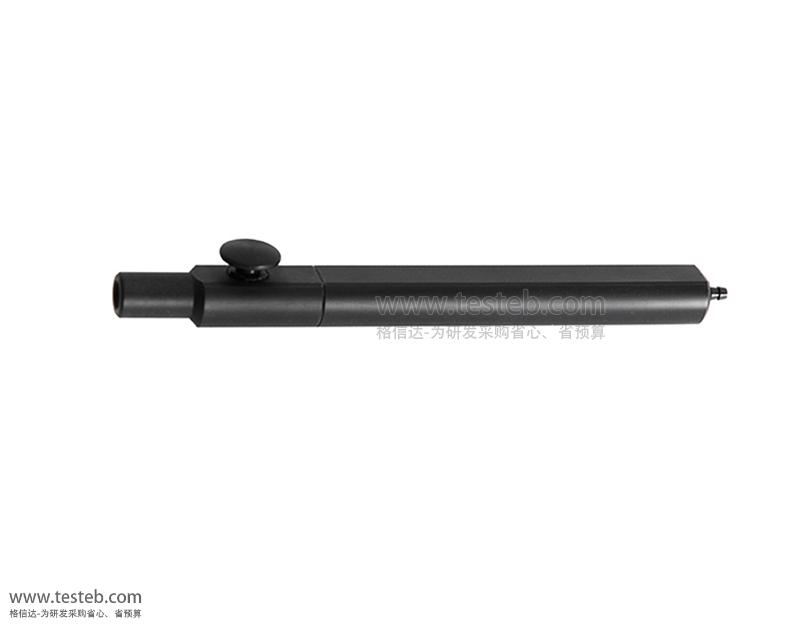

Virtual VWWB-2A真空晶圓吸筆桿完整型號為VWWB-2A-SD-1/8，常開設計按鈕操作釋放，按下按鈕關閉真空并釋放晶圓，筆桿前端插入晶圓吸筆頭、后端連接1/8寸即3.18mm內徑外徑6.35mm氣管，與廠務真空氣源配套使用。VIRTUAL VWWB-2A-1/8吸筆桿常與晶圓吸筆頭、筆座支架、氣管配套形式出售，如VWWB-2A-MW8-1/8晶圓吸筆套件。美國Virtual VWWB-2A-MW8-1/8真空晶圓吸筆套件，包含VWWB-2A-SD-1/8接口3.2m按鈕式筆桿、VBM-2筆座支架、VMWT-C 8寸晶圓吸筆頭、VCH-1/8-6氣管外徑6.4mm長度1.8米及螺紋口接頭。

美國VIRTUAL WAFER WAND真空晶圓吸筆套件型號

一、PUSH-BUTTON WAFER WAND® Kits按鈕式套件，常開

VWWB-2A-MW4-1/16：With 1/16” (1.6mm) ID gray vacuum hose - Wafer Tip (VMWT-A) handles wafers up to 4”

VWWB-2A-MW4-2.5mm：With 2.5mm ID black vacuum hose - Wafer Tip (VMWT-A) handles wafers up to 4”

VWWB-2A-MW4-1/8：帶1/8內徑接口吸筆桿、VMWT-A 4寸wafer吸筆頭、VCH-1/8-6兩米氣管、支架、螺紋適配接頭

VWWB-2A-MW6-1/8：帶1/8內徑接口吸筆桿、VMWT-B 六寸wafer晶圓吸筆頭、VCH-1/8-6兩米氣管、支架、適配接口

VWWB-2A-MW8-2.5mm：With 2.5mm ID black vacuum hose - Wafer Tip (VMWT-C) handles wafers up to 8”

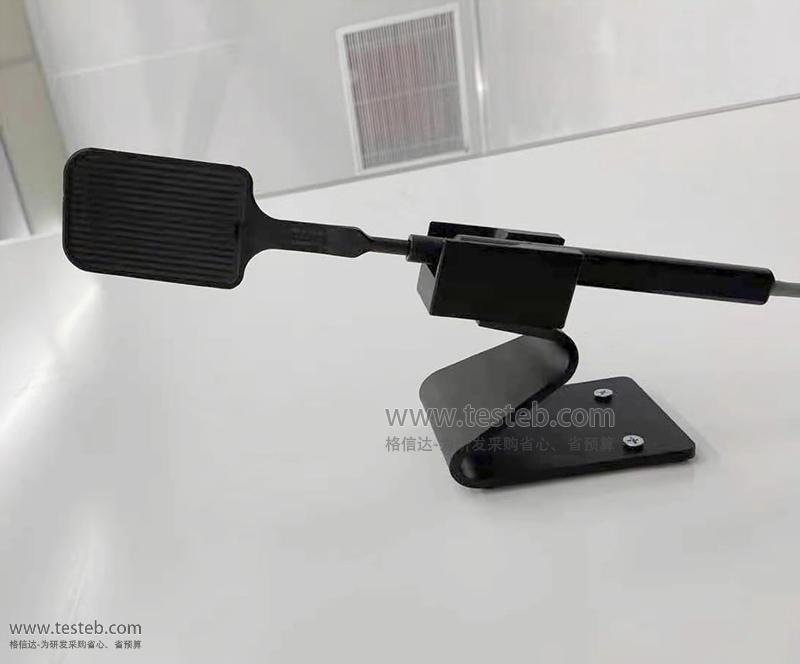

VWWB-2A-MW8-1/8晶圓吸筆套件：帶VWWB-2A吸筆桿、VMWT-C 8寸晶圓吸筆頭、VCH-1/8-6氣管、筆座支架

VWWB-2A-MW12-1/8：帶1/8內徑接口吸筆桿、VMWT-D 12寸wafer晶圓吸筆頭、VCH-1/8-6氣管、支架、螺紋接頭

VWWB-2A-SD-1/16筆桿：For 1/16” (1.59mm) ID hose, wafer wand only

VWWB-2A-SD-2.5mm握柄：For 2.5mm (2.5mm) ID hose, wafer wand only

VWWB-2A-SD-1/8吸筆桿：For 1/8” (3.18mm) ID hose, wafer wand only

VBM-2支架：Bench mount wand holder

VBM-4多用途支架：Bench mount holder. Can be used with any of our vacuum handles and pens.

V3014-1/8NPT轉接適配頭：Adapt to 1/16” ID hose, for compressed air applications

Virtual VACUUM HOSES真空氣管型號規格

VCH-1/16-4真空氣管：彈簧伸縮卷管，細管內徑1/16” (1.59mm) 、外徑1/8” (3.18mm)、長4英尺1.2米

VCH-1/16-6：6 ft（1.8米）、VCH-1/16-8：8 ft.（2.4米長）

VCH-1/8-6真空氣管：卷繞式彈簧伸縮氣管，內徑1/8” (3.18mm)、外徑1/4” (6.35mm) ，長6英尺1.8米

VCH-1/8-8長度2.4米：粗管內徑1/8” (3.18mm)、外徑1/4” (6.35mm)

VCH-2.5mm-5：內徑2.5mm、外徑4mm、長度5英尺1.5米，coiled盤繞式可伸縮

VCH-2.5mm-6：內徑2.5mm、外徑4mm、長度6英尺1.8米，coiled盤繞式可伸縮

VCH-2.5mm-8：內徑2.5mm、外徑4mm、長度8英尺2.4米，coiled盤繞式可伸縮

定制長度 彈簧伸縮管VCH-1/16-(L)：卷型如VCH-1/16-10——coiled繞線式、內徑1/16寸、長度10英尺（3米）

定制長度 直管VSH-1/16-L：直式如VSH-1/16-10——straight直管、內徑1/16寸、長度10英尺（3米）

定制長度 彈簧伸縮管VCH-1/8-L：卷型如VCH-1/8-10——coiled繞線式、內徑1/16寸、長度10英尺（3米）

定制長度 直管VSH-1/8-L：直式如VSH-1/8-10——straight直管、內徑1/16寸、長度10英尺（3米）

二、SLIDE SWITCH WAFER WAND® Kits滑動式套件，常閉

VWW-2-SD-MW4-1/16：With 1/16” (1.6mm) ID gray vacuum hose - Wafer Tip (VMWT-A) handles wafers up to 4"

VWW-2-SD-MW4-2.5mm：With 2.5mm ID black vacuum hose - Wafer Tip (VMWT-A) handles wafers up to 4"

VWW-2-SD-MW6-1/8：With 1/8" ID black vacuum hose - Wafer Tip (VMWT-B) handles wafers up to 6"

VWW-2-SD-MW8-1/8：With 1/8" ID black vacuum hose - Wafer Tip (VMWT-C) handles wafers up to 8"

VWW-2-SD-MW12-2.5mm：With 2.5mm ID black vacuum hose - Wafer Tip (VMWT-D) handles wafers up to 12”

VWW-2-SD-1/16手柄：For 1/16” (1.59mm) ID hose, wafer wand only

VWW-2-SD-2.5mm筆桿：For 2.5mm (2.5mm) ID hose, wafer wand only

VWW-2-SD-1/8吸筆：For 1/8” (3.18mm) ID hose, wafer wand only

空壓式晶圓吸筆規格說明書http://m.jwjzzs.com/download/201804/Virtual_V3200-CLN_VWWB-2A-MW8.pdf
