四方信達工控Q7U02嵌入式電腦機器視覺解決方案在自動分選機的應用

在制藥、食品、玩具、五金等行業中需要高精度的在線檢測領域，廠商都用自動分選機來對產品重量的最終檢驗，在產品生產最終環節對產品的重量進行復檢，將不合格產品剔除出去，以保證出廠的產品重量符合要求。四方信達工控2013年起正式瞄準機器視覺行業，推出行業專用控制器并結盟多個知名相機廠家Toshiba teli、Point grey、HIK Vision在新產品開發階段就進行相關兼容性測試。C-Q7U02嵌入式電腦做為整個系統平臺，通過POE口連接2個工業相機，進行圖像采集后，使用自主開發的軟件算法對圖像進行比對運算，及PCI-1750DIO控制開關量，并通過4路232串口發送給分選機運行。

對于安裝空間狹小，打光環境差，導致圖像質量不良，利用軟件的更強算法進行識別，POE連接2個工業相機（130萬、48幀），在20ms內完成2次圖像處理，檢測速度快，四方信達工控機高性能為客戶的視覺系統創造優勢。四方信達機器視覺解決方案可靠、高速的計算平臺“監督”檢測工作的精確、順利進行。C-Q7U02工控機支持最新i7高性能處理器，支持客戶連接2支POE獨立供電工業相機，緊湊、高集成度、支持擴展DIO、多路通訊。

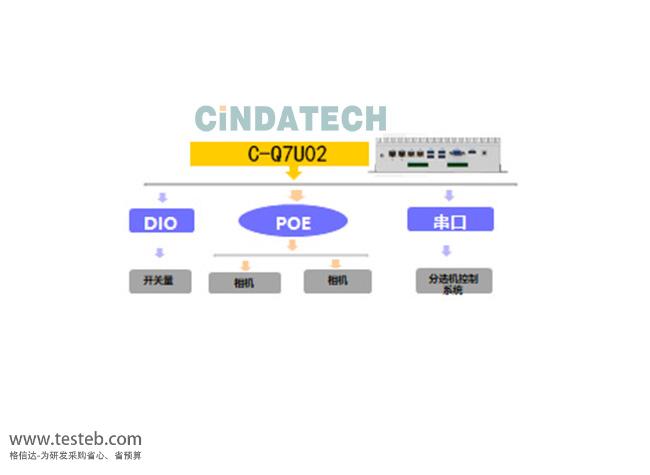

四方信達機器視覺解決方案工控機在自動分選機的應用

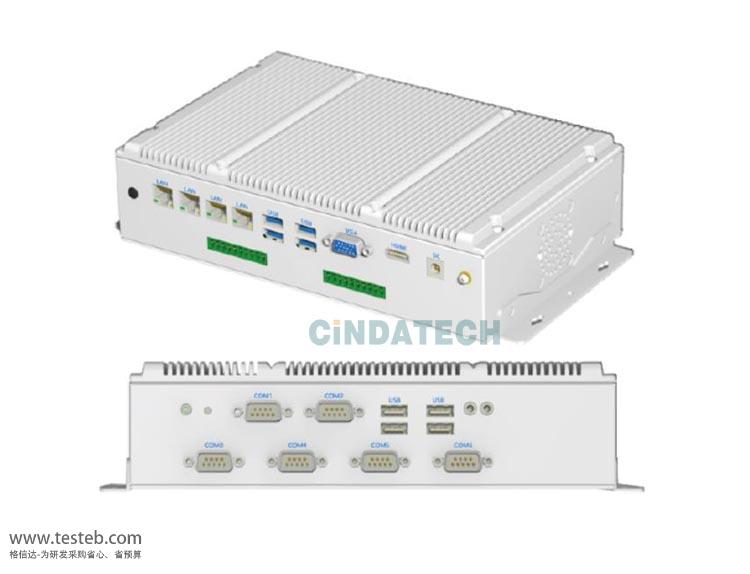

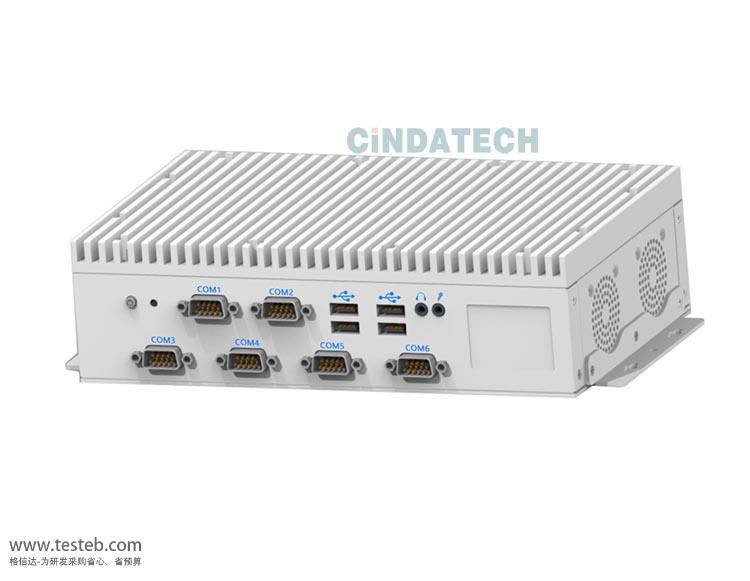

四方信達工控Q7U02嵌入式工控機規格參數

強固式設計抗振動抗沖擊符合GJB 322A，16路隔離IO

板貼英特爾® KabyLake-U平臺處理器，可選I3/I5/I7

內存：1 x 260-Pin DDR4 SO-DIMM 插槽, 最大支持2133MHz SDRAM 16GB

芯片組： 英特爾 SoC 芯片組，LAN芯片： 英特爾 I211 AT

USB：4 x USB2.0 接口   4 x USB3.0 接口，串口：6 x COM 接口(串口1、2支持Rs485可選)

擴展總線：1 x Mini-Card接口1 x SIM接口，LAN：4 x RJ45 GbE 接口（可選2口帶POE）

存儲：1 x mSATA 1 x 2.5''Drive bay，音頻：HD音頻與Realtek ALC662同步

顯示芯片：集成英特爾®核芯顯卡，顯示接口：1 x VGA  1 x HDMI

系統支持：Win7/Win8/Win8.1/Win10/Linux，電源需求： 12V電壓輸入

尺寸： 240 x 150 x 67(mm)，重量 2.8(Kg)

datasheet文檔下載地址http://m.jwjzzs.com/download/201911/Cindatech_C-Q7U02.pdf

訂貨信息

C-Q7U02-3865U——搭載英特爾 Celeron® 3865U 處理器

C-Q7U02-4415U——搭載英特爾 Pentium® 4415U 處理器

C-Q7U02-7100U——搭載英特爾 7th Gen.Core™i3-7100U處理器

C-Q7U02-7200U——搭載英特爾 7th Gen.Core™ i5-7200U處理器

C-Q7U02-7600U——搭載英特爾 7th Gen.Core™ i7-7600U處理器

可選配置

內存：DDR4  4GB/8GB/16GB，寬溫內存條DDR4 4GB/8GB/16GB

存儲： 64G或128G mSATA、120G SSD或1T HDD

WI-FI模塊、ANT-D11模塊1xWi-Fi雙波段2.4G/5G 天線
