WATLOW PM8C1FA-AAFAPWP溫控器是老款的EZ-ZONE PM PID控制器的升級型號，引腳保持不變，無需更換線束接線布線，傳統的按鈕菜單改進為光滑面板觸控顯示屏，便于設置、編程和可讀性，支持標準總線協議Standard bus always included，用于通用溫度控制過程。

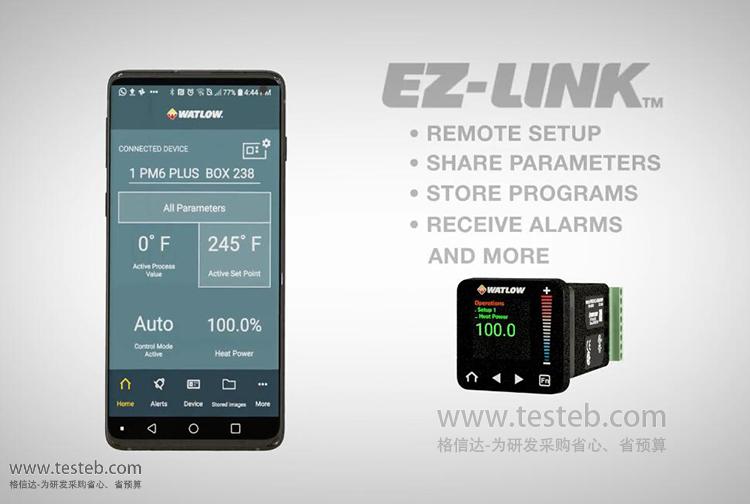

Watlow PM PLUS溫控器是增強的EZ-ZONE PM PID控制器，更加直觀的增強界面，使用SMOOTH-TOUCH鍵盤，可簡化編程和可讀性，從而創造行業領先的用戶體驗。瓦特隆WATLOW PM PLUS溫度控制器向后兼容傳統的EZ-ZONE PM控制器，引腳保持不變，無需更換線束接線布線，但提供許多用戶升級，包括直觀的菜單流，使控制器易于配置。它還繼續提供業界領先的Bluetooth藍牙連接和EZ-LINKTM移動應用，以實現遠程訪問功能，并全面描述參數和錯誤代碼。瓦特隆PM PLUS通過降低控制前部的復雜性，同時消除了在配置產品時電纜的依賴性，從而改善了用戶體驗。與老款的Watlow EZ-ZONE PM一樣，PM PLUS可以訂購為PID控制器，也可以將具有多種功能的集成控制器組合為一個控制器，廣泛用于半導體加工、能源過程、柴油排放、醫療和食品設備等行業。

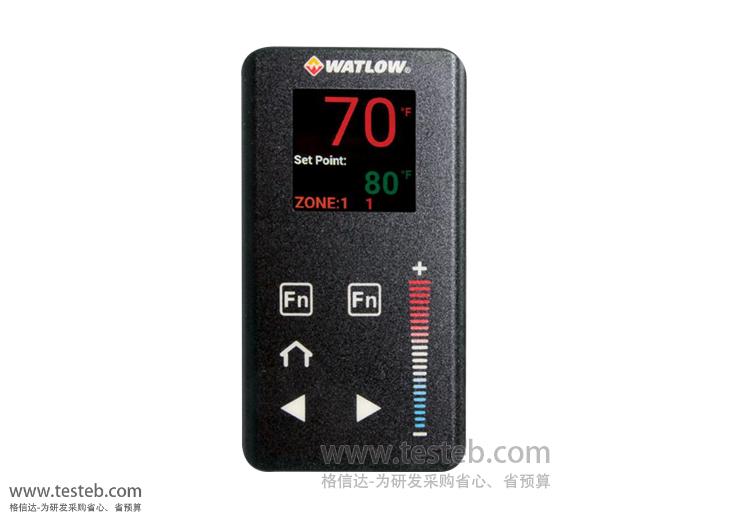

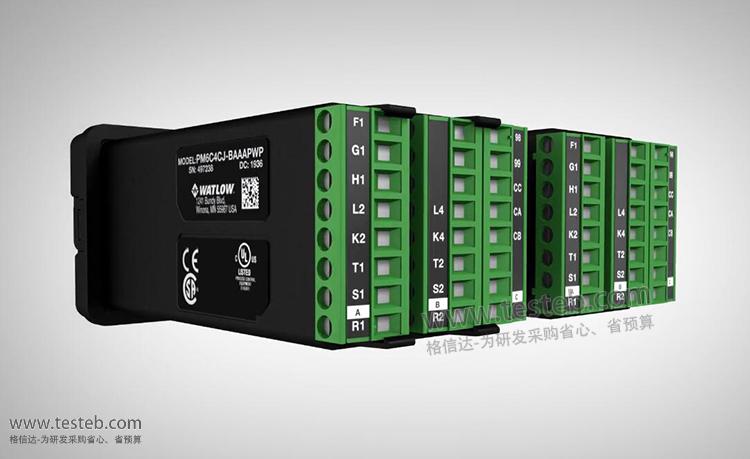

美國Watlow PM8C1FA-AAFAPWP溫控器光滑觸摸顯示屏消除了舊的橡膠按鈕因使用和惡劣的環境而磨損等問題，消除了污染點，并在控制器的正面形成更好的密封。WATLOW PM8C1FA-AAFAPWP溫度控制器相對于老款PM8C1FA-AAFAAAA保持引腳不變，無需更換線束接線布線，支持標準總線Standard bus always included，帶通用輸入端口，一路通用輸出，連接100-240VAC交流電源。
| 代碼選項及含義 | ①② | ③ | ④ | ⑤ | ⑥⑦ | - | ⑧ | ⑨⑩? | ? | ?? |
| PM | _ | _ | _ | _ _ | - | _ | _ _ _ | _ | _ _ | |
| ①②控制器 |
PM PLUS PID控制器 （PM PLUS PID Model模塊、PM PLUS Integrated PID Controller集成控制器） |
|||||||||
| ③封裝大小 |

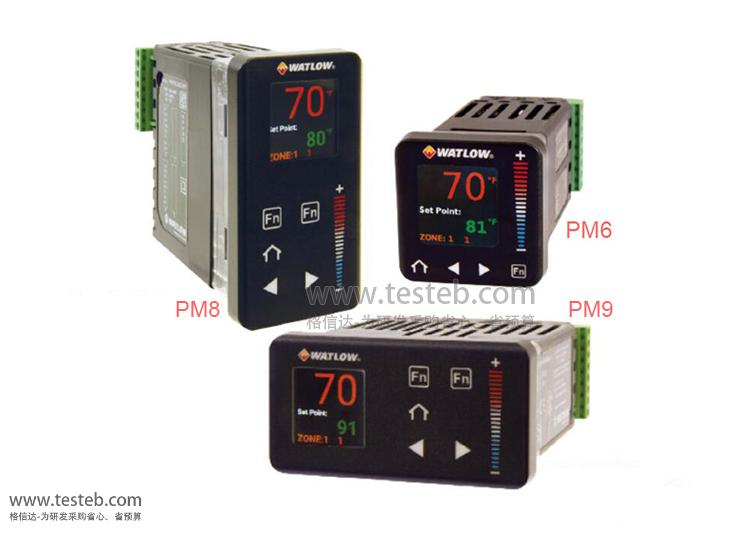

6：盤裝 1/16 DIN 8：盤裝 1/8 DIN 垂直 9：盤裝 1/8 DIN 水平 4：盤裝 1/4 DIN 水平 |
|||||||||
| ④主要功能 |
C：帶通用輸入端口的 PID 控制器 R：帶通用輸入端口、配置文件斜坡/浸泡的PID控制器 T：具有通用輸入和倒計時定時器的PID控制器 J：帶熱敏電阻輸入的 PID 控制器 N：帶熱敏電阻輸入、配置文件斜坡/浸泡的 PID 控制器 B：帶通用輸入端口、配置文件斜坡/浸泡和擁有實時時鐘的備用電池的 PID 控制器 E：帶熱敏電阻輸入、配置文件斜坡/浸泡和擁有實時時鐘的備用電池的 PID 控制器 注）B、E功能對PM6封裝尺寸不可用 |
|||||||||
| ⑤電源、數字輸入/輸出 |
1：100 到 240 V~（交流） 2：100 到 240 V~（交流）加 2 個數字 I/O 點 3：15 到 36 V=（直流）和 24 V~（交流） 4：15 到 36 V=（直流）和 24V~（交流）加 2 個數字 I/O 點 |
|||||||||
|
⑥⑦輸出1和2、 硬件選件 |
[代碼：Output 1輸出，Output 2輸出] CA：交換式直流/開路集極、無 CH：交換式直流/開路集極、無弧15A功率控制 CC：交換式直流/開路集極、交換式直流 CJ：交換式直流/開路集極、機械式繼電器5A,A形 CK：交換式直流/開路集極、固態繼電器0.5A,A形 EA：機械式繼電器5A,C形、無 EH：機械式繼電器5A,C形、無弧 15 A 功率控制 EC：機械式繼電器5A,C形、交換式直流 EJ：機械式繼電器5A,C形、機械式繼電器5A,A形 EK：機械式繼電器5A,C形、固態繼電器0.5A,A形 FA：通用過程、無 FC：通用過程、交換式直流（無法使用可變時基） FJ：通用過程、機械式繼電器5A,A形（無法使用可變時基） FK：通用過程、固態繼電器0.5A,A形（無法使用可變時基） AK：無、固態繼電器0.5A,A形 KH：固態繼電器0.5A,A形、無弧15A功率控制 KK：固態繼電器0.5A,A形、固態繼電器 0.5A,A形 |
|||||||||
| ⑧通信選件或附加數字輸出 |
[始終包含標準總線Standard bus always included] A：None B：Bluetooth®藍牙 E：EIA 485 Modbus® RTU和藍牙 F：Modbus®RTU 232/485和藍牙 G：以太網/IP™/ Modbus®TCP和藍牙 H：設備網絡™ 和Bluetooth藍牙 J：PROFIBUS DP和藍牙 K：SAE J1939 CAN總線和藍牙 1：EIA 485 Modbus®RTU 2：EIA 232/485 Modbus®RTU 3：以太網/IP™/Modbus®TCP協議 5：DeviceNet™設備網絡 6：PROFIBUS-DP現場總線 7：SAE J1939 CAN總線 C：6數字I/O（PM6型號不提供） D：6數字I/O和EIA 485 Modbus®RTU(PM6不可用 M：6數字I/O和藍牙（PM6不提供 N：6數字I/O和EIA 485 Modbus®RTU和藍牙(PM6不可用 |
|||||||||
|
⑨⑩?（未來選件 （輔助控制功能、 輸出3和4硬件選項 |
AAA：未來選項Future Options(對于PM PLUS PID Model默認代碼 或⑨ A：無 C：具有通用輸入的第二個PID通道(PM6不可用 J：帶熱敏電阻輸入的第二個PID通道(PM6不可用 R：輔助第二輸入（通用輸入） P：輔助第二輸入（熱敏電阻輸入） T：電流互感器輸入（當輸出3、4選擇FA、FC、FJ和FK時無效 L：帶通用輸入的集成限位控制器（僅當輸出3、4為CJ、EJ和AJ時有效 M：帶熱敏電阻輸入的集成限位控制器（僅當輸出3、4為CJ、EJ和AJ時有效 ⑩? [代碼：Output 3輸出，Output 4輸出] AA：無、無 AJ：無，機械繼電器5A，形式A AK：無、SSR形式A、0.5A CA：交換式直流/開路集極、無 CH：交換式直流/開路集極、無弧15A功率控制 CC：交換式直流/開路集極、交換式直流 CJ：交換式直流/開路集極、機械式繼電器5A,A形 CK：交換式直流/開路集極、固態繼電器0.5A,A形 EA：機械式繼電器5A,C形、無 EH：機械式繼電器5A,C形、無弧 15 A 功率控制 EC：機械式繼電器5A,C形、交換式直流 EJ：機械式繼電器5A,C形、機械式繼電器5A,A形 EK：機械式繼電器5A,C形、固態繼電器0.5A,A形 FA：通用過程、無 FC：通用過程、交換式直流（無法使用可變時基） FJ：通用過程、機械式繼電器5A,A形（無法使用可變時基） FK：通用過程、固態繼電器0.5A,A形（無法使用可變時基） AK：無、固態繼電器0.5A,A形 KH：固態繼電器0.5A,A形、無弧15A功率控制 KK：固態繼電器0.5A,A形、固態繼電器 0.5A,A形 |
|||||||||
| ?隔離輸入選項 |
P：PM PLUS PID版本（隔離輸入1，輸入2始終隔離） V：PM PLUS增強型固件（隔離輸入1，輸入2始終隔離） X：不是訂單選項，選擇快速菜單時出現 |
|||||||||
| ??客戶選項 |
WP：標準瓦特隆標志面板Watlow logo face plate WN：白板，面板無標志/無名稱 AG：保形涂層Conformal coating 12：Class1, Div.2(不適用E、H或J型) |
|||||||||
常見型號代碼：PM8C1FA-AAFAPWP、PM8C2CA-ERAAPWP、PM8C2EK-AREJPWP、PM8R1FC-AAAAPWP、
PM8R4FJ-1LEJPWP、PM9C1CA-3AAAPWP、PM9C1CC-AAFJPWP, PM9C1CA-1AAAPWP, PM9C1CC-2CCAAAA
PM6C1CC-AAAAPWP、PM6C1CJ-AAAAPWP、PM6C1EC-BAAAPWP, PM6C1CA-2AAAVWP, PM6C1FJ-JAAAVWP
WATLOW PM PLUS溫控器規格文檔http://m.jwjzzs.com/download/202305/Watlow_PM_PLUS_PM6-PM8-PM9.pdf
