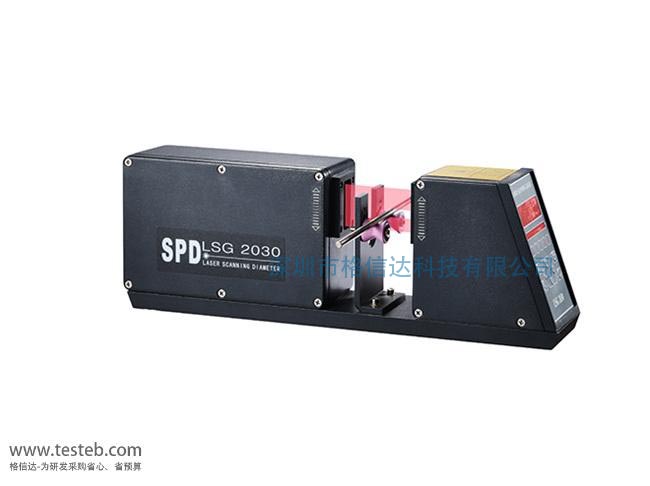

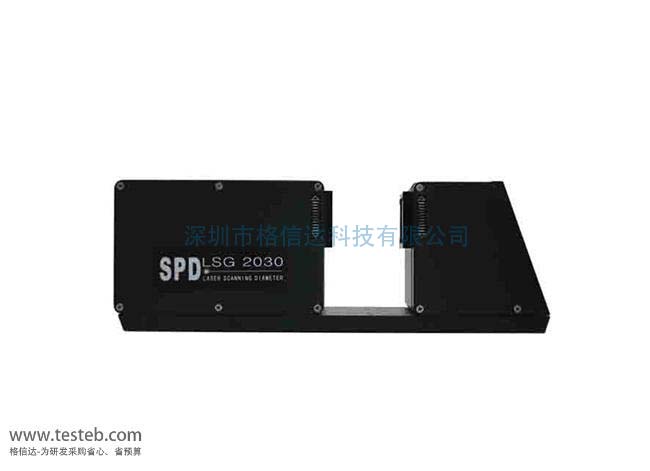

LSG-2030激光測徑儀采用激光掃描技術，測量范圍0.10~30mm，精度2μm，支持6V DC電壓信號輸出，用于測量線材、管材、棒材的直徑測量，工件寬度厚度測量及跳動偏心率等，測量快速穩定。
激光掃描測徑儀利用旋轉的八面鏡將激光二極管發出的激光掃描成光帶并通過F(θ)鏡形成側量區域，再由被測物在光帶上形成陰影寬度。物體投影寬度可以通過光電二級管接收并轉換為數字信號測量，具有精度高，測量速度快等特點。LSG-2030激光測徑儀系統由激光器發出的光束通過多面體掃描轉鏡和掃描光學系統后，形成與光軸平行的連續高速掃描光束，對被置于測量區域的的工件進行高速掃描，并被放在工件對面的光電接收器接收。投射到光電接收器上的光線在光束掃描工件時被遮斷，所以通過分析光電接受器輸出的信號，可獲得與工件直徑有關系的數據。
奧美加AMG LSG-2030激光測徑儀適用于線材、管材、棒材等的非接觸式在線測量和監控，以及品質檢測、物料分選等，儀器具備外部通行接口，可連接DPM系列顯示控制器、PLC或電腦等。LSG2030測量速度快、抗干擾性強、測量精確、體積小、使用壽命長，測量時應保證激光束垂直照射被測物體表面。
采用激光掃描技術，測量范圍0.10mm~25.0mm，精度0.002mm
采用高精度F(θ)鏡，被測物的擺動不影響正常測量
不受外界雜光和煙霧影響測量穩定性
采用SMD電路，體積小、重量輕、抗干擾強
LSG2030激光測徑儀配置報警輸出接口，可外接報警器
具備控制信號輸出（需配置DPM系列顯示控制器）
RS485通訊接口，可與顯示控制器，PLC或電腦聯機通訊
| 產品型號 | LSG-2030測徑儀（線材管材直徑測量，工件寬度厚度測量） |
| 工作原理 | 非接觸式激光掃描 |
| 光源 | 第二代可見激光，波長650nm |
| 測量范圍 | 0.10mm - 25.0mm，支持透明物測量 |
| 分辨率 | 0.001毫米（ 0.001mm，1μm微米） |
| 測量精度 | ±0.002mm，即2μm微米 |
| 顯示方式 | 本地顯示器，6 位數碼管顯示 |
| 顯示頻率 | 標準為0.2 秒/ 次 （快慢可調節） |
| 掃描速度 | 800 次/秒 |
| 信號輸出 | 支持5V DC電壓信號輸出 |
| 測量輔件 | 必配導輪及支架 |
| 數據采集分析 | 支持 （需要外接電腦并配軟件） |
| 報警信號輸出 | 支持繼電器報警輸出 |

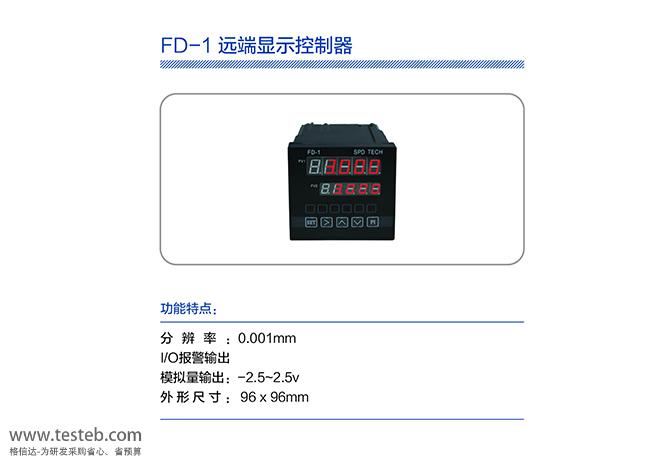

| 通信接口 | 儀器采用RS485通信接口，可接FD-1遠程顯示控制器、電腦或PLC等外圍設備，最大連接距離500米 |
| 供電電源 | 100V to 250V AC, 50Hz～60Hz，儀器功耗小于15瓦 |
| 使用環境 | 溫度5～45℃，濕度35-85% (無冷凝水)，空氣中不含腐蝕性氣體、嚴重的油,蒸汽及塵埃 |
| 產品防護 | 整機采用防塵防水保護，但不能夠浸泡入水中 |
| 尺寸重量 | 338 x 135.6 x 76.8 mm，4.1KG |
LSG2030測徑儀說明書http://m.jwjzzs.com/download/201609/AMG_LSG-2030.pdf
線材行業：尼龍線、塑料線、紡織線、銅絲銅桿、鋼絲等直徑外經測量
管材行業：金屬管、塑料管、玻璃管、透明或半透明物體等直徑測量
醫療行業：輸液管等醫學管材測量

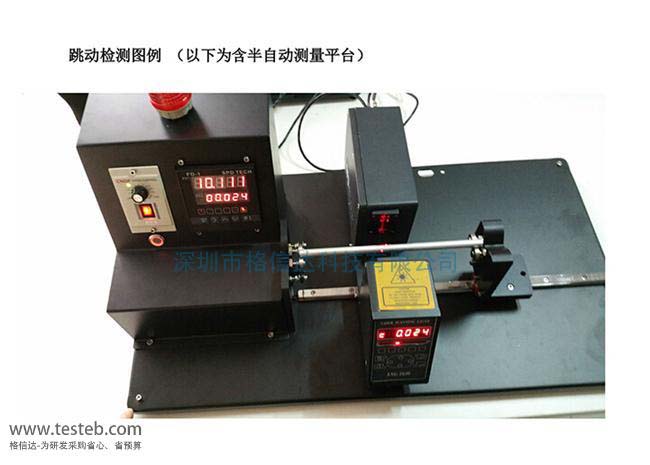

五金行業：各種棒材、軸類、帶狀物的寬度厚度測量，偏擺度測量

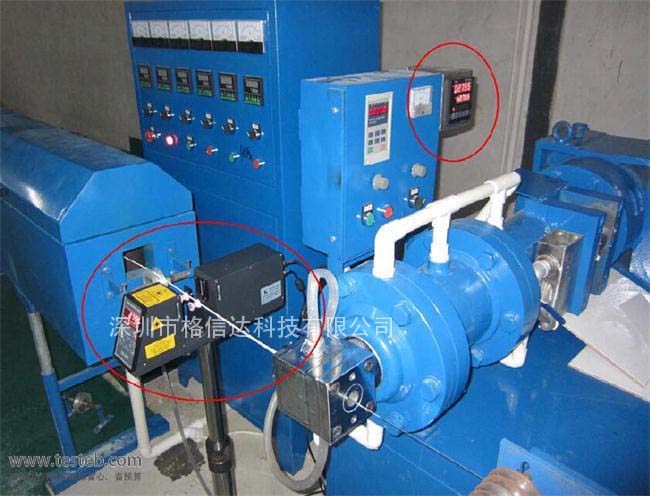

線纜行業：各種電線電纜、局域網電纜、同軸電纜、光纖光纜，扁平電纜、射頻電纜、通訊電纜、電力電纜等，主要為押出機生產線測量，并自動化控制。
| 型號 | 測量范圍 | 精度 | 分辨率（毫米或微米） |
|---|---|---|---|
| LGD-02 | 0.0200mm ~ 1.0000mm | ±0.0005mm即0.5μm微米 | 0.0001mm，即0.1μm |
| LGD-02XY雙向激光 | 0.0200mm ~ 1.0000mm | ±0.0005mm即0.5μm微米 | 0.0001mm，即0.1μm |
| LMP-02便攜式測徑儀 | 0.0200mm ~ 1.0000mm | ±0.0005mm即0.5μm微米 | 0.0001mm，即0.1μm |
| LGD-05鉆頭銑刀測量 | 0.0600mm ~ 3.0000mm | ±0.0005mm即0.5μm微米 | 0.0001mm，即0.1μm |
| LGD-10 PCB鉆頭篩選 | 0.100mm ~ 10.000mm | ±0.001mm即1μm微米 | 0.001mm，即1μm |
| LGD-10XY雙向激光測量線纜 | 0.100mm ~ 10.000mm | ±0.001mm即1μm微米 | 0.001mm，即1μm |
| LGP-10微細管材測量 | 0.100mm ~ 10.000mm | ±0.001mm即1μm微米 | 0.001mm，即1μm |
| LGD-25線纜測徑儀 | 0.100mm ~ 20.000mm | ±0.002mm+0.02%D | 0.001mm，即1μm |
| LGD-25XY雙向激光測徑儀 | 0.100mm ~ 20.000mm | ±0.002mm+0.02%D | 0.001mm，即1μm |
| LGD-60管材直徑測量 | 0.400mm ~ 50.000mm | ±0.003mm+0.02%D | 0.001mm，即1μm |
| LGD-100直徑寬度厚度測量 | 0.500mm ~ 90.000mm | ±0.005mm+0.02%D | 0.001mm，即1μm |
| LSG-2030激光測徑儀 | 0.100mm ~ 25.000mm | ±0.003mm即3μm微米 | 0.001mm，即1μm |
| LSG-40刀具測量、外圓、跳動 | 0.100mm ~ 30.000mm | ±0.002mm即2μm微米 | 0.001mm，即1μm |
| LSG-60外經跳動測量儀 | 0.400mm ~ 60.000mm | ±0.003mm即3μm微米 | 0.001mm，即1μm |
| LSP-0110便攜式激光測徑儀 |
0.02mm - 1.000mm 0.10mm - 6.000mm |
±0.0005mm, 0.5μm ±0.001mm, 1μm微米 |
0.0001mm , 0.1μm 0.001 毫米,1μm |
