美國Virtual AV-5000-MW8真空晶圓吸筆可調吸力含8寸PEEK筆頭

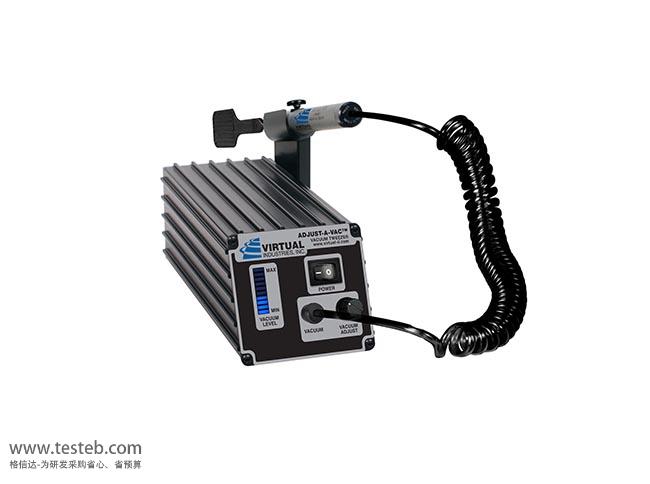

美國VIRTUAL公司專業開發手動、電動吸取搬運處理工具，包括IC芯片吸筆、真空吸球、電動吸筆機、PEEK吸筆頭、微型吸筆頭及硅膠吸盤，被潔凈室工作人員、半導體制造商、電子產品組裝線及研究機構廣泛使用。Virtual ADJUST-A-VAC® Elite AV-5000真空晶圓吸筆具有可調式電動泵，10英寸汞柱真空度，10段條形圖顯示當前真空壓力，通過旋鈕調整吸力大小，安全吸取100µm厚度晶圓等薄脆物體避免因吸力過大導致破損、或真空泄漏導致產品掉落。AV-5000-MW8電動真空晶圓吸筆配有8寸PEEK聚醚醚酮材質Wafer吸筆頭VMWT-C，筆頭可拆卸更換，應對4英寸、6寸、8寸及12寸晶圓處理。



Virtual WAFER-VAC® ELITE可調吸力電動晶圓真空吸筆特點

長壽命隔膜電動泵提供10英寸汞柱真空度，可通過旋鈕調整大小

10段條形圖顯示真空壓力，防止真空泄漏導致產品掉落，以最小的吸力吸住物體，保護脆而易碎硅晶圓芯片

安全處理搬運非常薄或精細的基材、Wafer晶圓、MEMS器件和其它脆弱元件

可選配VMWT-A 4英寸、VMWT-B 6寸、VMWT-C 8寸、VMWT-D 12寸及VWT5R-AR圓形12寸晶圓吸筆頭

Virtual AV-5000-MW8真空晶圓吸筆配有八寸吸筆頭8 Inch Molded PEEK Wafer Tip，前端筆頭可更換

真空端口集成了可更換的入口過濾器，保護工具免受灰塵顆粒的影響

接地三線電源線，提供110V或220V電源版本，可根據應用選配吸筆頭及吸盤組合

AV-5000-MW8-220晶圓吸筆符合Class 100潔凈室等級要求，ESD防靜電安全，主機帶橡膠防滑腳

VIRTUAL真空吸筆規格說明書http://m.jwjzzs.com/download/201804/Virtual_WVE-9000_AV-5000.pdf

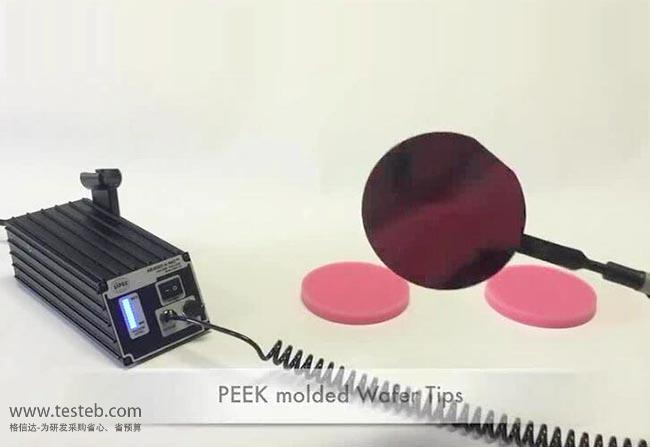

美國VIRTUAL AV-5000晶圓吸筆操作演示視頻



美國VIRTUAL ADJUST-A-VAC系列可調電動真空吸筆型號

一、ADJUST-A-VAC® ESD主機，吸力大小可調，芯片、平面小物體元件吸取

AV-6000-110（電源110V）、AV-6000-220真空吸筆（電源220V）：主機、筆桿及1.5米氣管、VCS-9-B吸筆頭組

AV-6000-FS-110、AV-6000-FS-220套裝：比基本型AV-6000多加一個腳踏控制開關

AV-6000-SP8-BD-110、AV-6000-SP8-BD-220含微型吸筆頭套裝：多加VSPT-TIPS-8-BD 8個小筆頭0.1mm~1mm

AV-6000-FS-SP8-BD-110、AV-6000-FS-SP8-BD-220：多加腳踏開關及8個微型吸針筆頭組

二、ADJUST-A-VAC® Elite主機，精英型，旋鈕調整真空度大小，WAFER晶圓吸取轉移專用

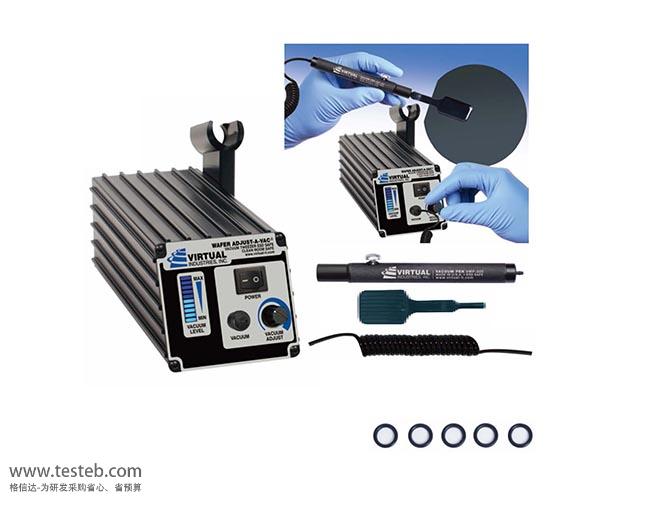

AV-5000-MW8-110、AV-5000-MW8-220八寸真空晶圓吸筆，包含如下附件：

• ADJUST-A-VAC® Elite精英型可調電動吸筆機

• COILED-VACUUM-HOSE-6(VCH-2.5MM-6-BLK)，黑色繞式6英尺/1.8米連接氣管，內徑2.5mm

• PUSH-BUTTON-VACUUM-PEN (VVP-200-2.5MM) ，2.5mm接口大型按鈕式吸筆桿

• MOLDED PEEK WAFER TIP(VMWT-C)，8寸PEEK晶圓吸筆頭

• 3 WIRE POWER CORD 三線電源線

選配件

VF-40M-5過濾器：一組5個，40微米可更換過濾片

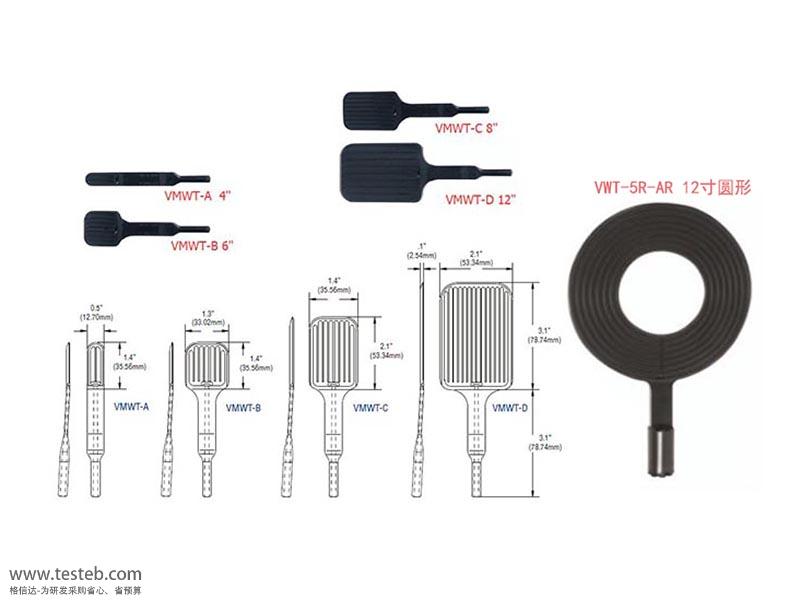

VMWT-A 4寸晶圓吸筆頭：Recommended for handling up to 4” (100mm) wafers

VMWT-B 6寸PEEK吸筆頭：Recommended for handling up to 6” (150mm) wafers

VMWT-C、VMWT-C30D彎頭晶圓吸筆頭8寸：Recommended for handling up to 8” (200mm) wafers

VMWT-D 10~12寸晶圓PEEK吸筆頭：Recommended for handling larger sized wafers

VWT-5R 12寸圓形吸筆頭：handles up to 12” (300mm) wafers,Displays, Glass, Solar Cells

特氟龍涂層吸筆頭：VWT-100075PF、VWT-170110PF、VWT-250125PF



其它Virtual晶圓真空吸筆

便攜式口袋造型，電池式供電，一次性電池：

V3200-CLN-MW4-2.5mm、V3200-CLN-MW6-2.5mm、V3200-CLN-MW8-2.5mm

便攜式筆式造型，可充電電池：

VPW6300AR-MW4、VPW6300AR-MW6-220、VPW6300AR-MW8-220、VPW6300AR-VWT5R-220-AR

可拆卸更換電池——VPWE7300AR-MW6-220、VPWE7300AR-MW8-220精英型

臺式電動真空吸筆機（吸力大小固定不可調）：

基礎型WV-9000-MW8-220 8寸晶圓吸筆，WAFER-VAC® ELITE精英型WVE-9000-MW8晶圓吸筆帶真空度顯示
