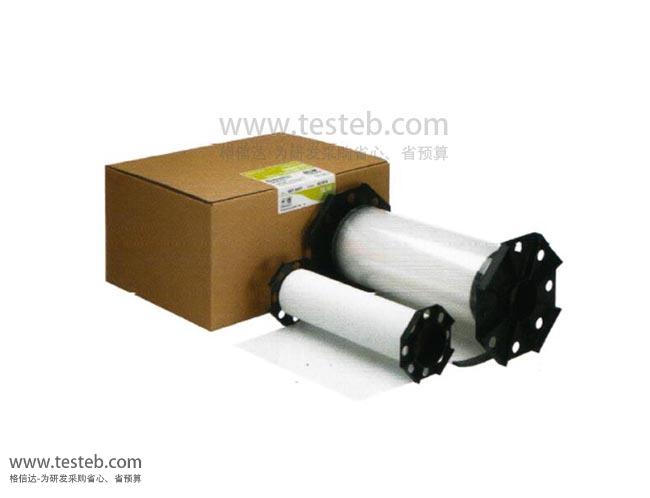

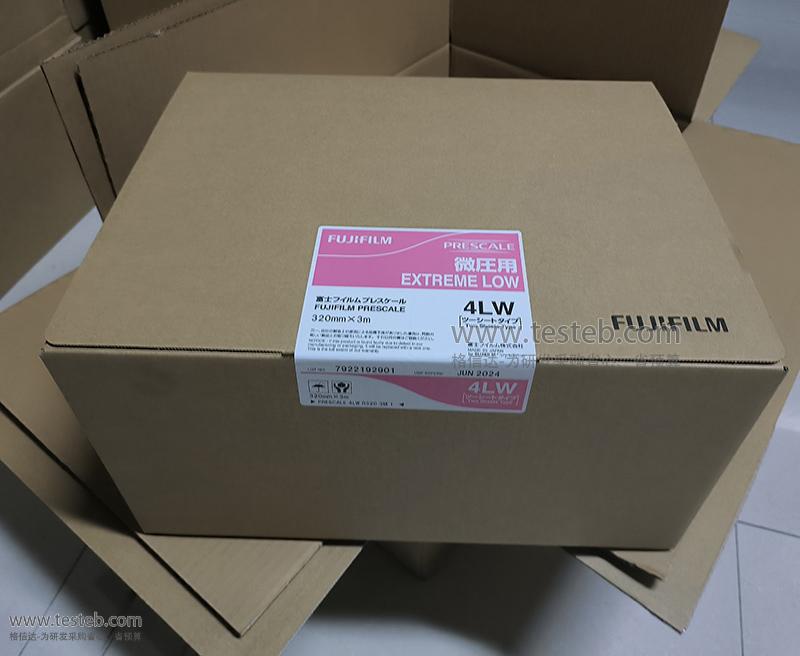

日本富士FUJIFILM 4LW特超低壓感壓紙0.05-0.2MPa壓力測量膠片

FUJIFILM Prescale感壓紙是用來感應壓力的薄膜膠片，任何需要測試壓力的地方都可以使用。根據需要測量的壓力，以及受力面積選擇不同的富士感壓紙型號。壓力同樣大，受力面積不一樣，測出來的壓力數值是不一樣的，所以感壓膠片實際上測的是壓強（1mpa=10.2kgf/C㎡）。Fujifilm富士提供了微壓4LW、超低壓LLW至HHS超高壓八種感壓膠片，客戶可對照自己的需求進行選擇。

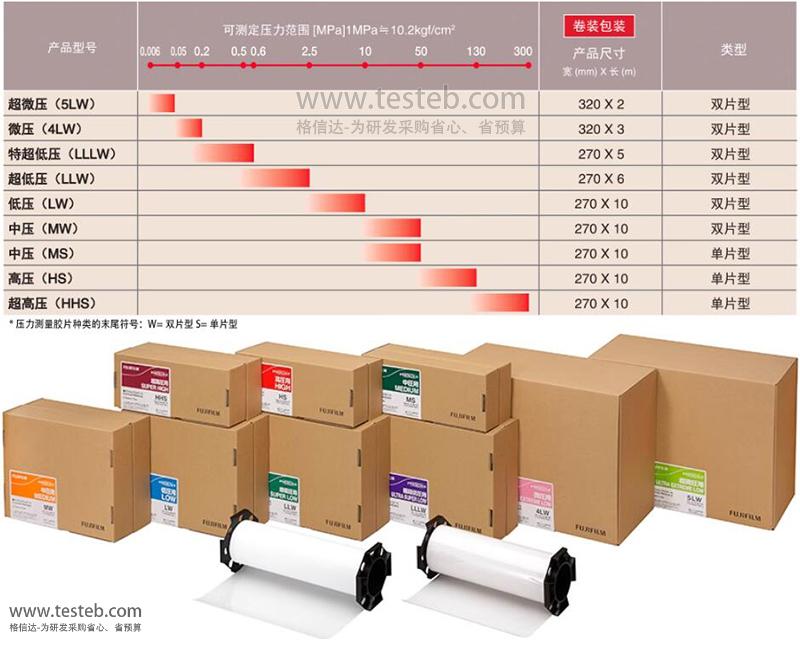

日本富士感壓紙型號規格表

4LW感壓紙測試比色卡http://m.jwjzzs.com/download/201908/Fujifilm_4LW_chart.pdf

4LW微壓測試薄膜應用實例http://m.jwjzzs.com/download/201612/FUJIfilm_Prescale_4LW.pdf

富士4LW微壓紙、LLLW極超低壓感壓紙在PCB電路板錫膏印刷時檢測橡膠滾軸壓力分布，PCB、導線架、液晶玻璃基質電路制成干膜抗蝕劑DFR壓合之后的黏著壓力檢測；4LW微壓感壓薄膜于半導體制程測定膠膜壓合壓力均一性；微壓4LW、極超低壓LLLW感壓紙用于晶圓鍵合設備熱壓焊接時的壓力平均度檢查，確保高品質焊接。

富士Fujifilm Prescale 4LW微壓感壓紙特點

便利地、直觀地檢查所施壓力的分布/均勻性

測量速度快，所提供的圖片直觀清晰

FUJIFILM 4LW感壓紙不同的色彩濃度表示的所施壓力甚至可以轉換成數值

高準確性，甚至在很短的施壓時間內，Prescale感壓紙的色彩變化的反應也是可靠的

超薄和溫定的膠片，有兩種Prescale型號，單片型和雙片型

可以將Prescale感壓薄膜裁切至您需要的尺寸，將它放置在任何您想測量壓力的地方

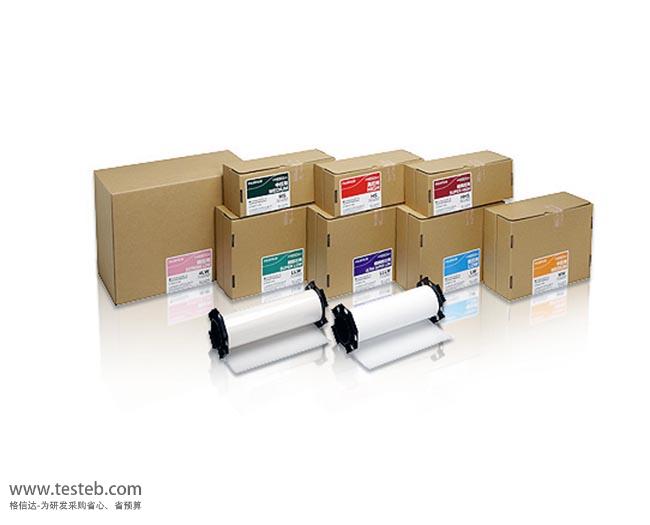

根據壓力水平提供了八種Prescale膠片，無需特殊設備或者裝置，成本低

富士Fujifilm Prescale雙片型感壓紙使用方法

正確裁切兩張Prescale膠片（A膠片在黑色袋內、C膠片在藍色袋內）

每個膠片的粗糙面相互面對、把膠片插入要測量壓力的地方

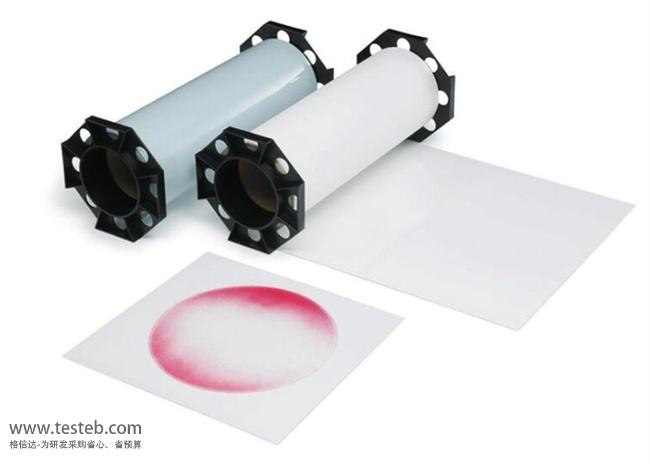

施壓，膠片上出現紅色區，而且顏色密度隨著壓力水平的改變而改變

拿出C膠片，并檢查壓力的分布情況，如要更精確的壓力值，請使用壓力分析系統

注意事項：操作富士感壓紙4LW極其低壓的膠片時要尤其注意，不要觸摸、摩擦或者彎曲成色紙張的表面
