美國Omega熱電偶感溫線型號命名及選型指導

發布時間：2014年12月11日[儀器儀表][美國Omega]

客戶在使用數字溫度計、數據采集器或者是溫濕度記錄儀/溫濕度傳感器等測量溫度及濕度的儀器設備時，需要買感溫線，通常是RTD熱電阻熱電偶補償導線。很多客戶都知道美國Omega熱電偶品牌， 可能手上有樣品或者在其它地方見到有人使用過，但是涉及到具體型號時并不十分清楚。深圳格信達科技作為OMEGA熱電偶線系列產品的一級代理商在此整理了相關資料說明，以幫助客戶對OMEGA歐米茄熱電偶自主選型。

OMEGA熱電偶型號命名一般包括5部分選項，如：TT-K-30-SLE-25

（1）	（2）	（3）	（4）	（5）
TT	-K	-30	-SLE	-25



OMEGA熱電偶型號選項描述



(1) 絕緣

HH 代表 高溫玻纖（僅20 &24線規）

GG 代表 玻璃

TG 代表 PFA和玻纖

TT 代表 Neoflon PFA（高性能）

FF 代表 Neoflon FEP (僅20和24號線規)

PP 代表 聚氯乙烯（絞合只有24號）

PR 代表 聚氯乙烯撕裂線（只有24號線規）

XC 代表 陶瓷熱電偶（僅有14 20 24號線規）

XT 代表 陶瓷（僅20和24號線規）

XL 代表 陶瓷（僅20和24號線規）

XS 代表 硅（僅有14 20 24號線規）



(2)熱電偶分度號

-T 代表T型熱電偶0-350°C (32-662°F)

-J 代表J型熱電偶0-750°C (32-1382°F)

-E 代表E型熱電偶0-900°C (32-1652°F)

-K 代表K型熱電偶0-1250°C (32-2282°F)

-N 代表N型熱電偶270 to 1300°C (450 to 2372°F)

-B 代表B型熱電偶

-RS 代表鉑銠熱電偶



(3)線號（AWG）

-30 表示熱偶絲(金屬絲)直徑為0.254mm

-20 代表 0.81mm (0.032in.) 直徑

-24 代表 0.51mm (0.020in.)直徑

-16 代表 16號線規 (僅提供 PP)



(4)特殊限制誤差

Nothing(leave field blank) 代表 沒有

-SLE：表示為”特別限制誤差“，精度為0.4%，我們提供的均是SLE(0.4%)精度的熱電偶線。



(5)長度（成卷長度，客戶使用時按實際需要剪斷成每根1米、1.5米等規格）

-25 代表 7.5m (25ft)

-50 代表 15m (50ft)

-100 代表 30m (100ft)

-200 代表 60m (200ft)

-500 代表 150m (500ft)

-1000 代表 300m (1000ft)

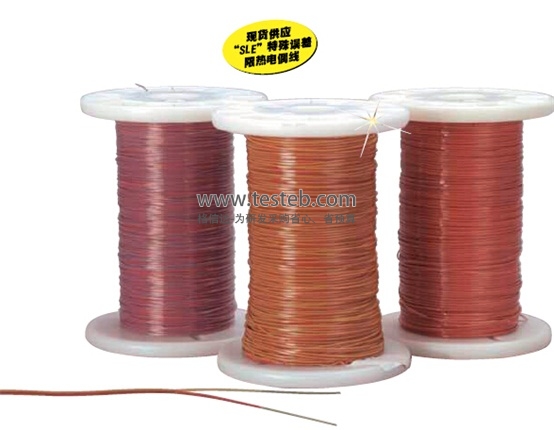

美國Omega熱電偶線常用型號



HH-K-24-SLE高溫熱電偶玻璃纖維外皮，K分度號，耐溫704°C，雙芯2*0.511mm，305米

玻璃纖維絕緣層（耐溫482°C）

GG-K-36-SLE玻璃纖維外皮，K分度號，2*0.127mm ，1000英尺/305米

GG-K-30-SLE玻璃纖維外皮，K分度號，2*0.255mm ，1000英尺/305米

GG-K-24-SLE玻璃纖維外皮，K分度號，2*0.511mm ，1000英尺/305米

GG-J-36-SLE玻璃纖維外皮，J分度號，2*0.127mm ，1000英尺/305米

GG-J-30-SLE玻璃纖維外皮，J分度號，2*0.255mm ，1000英尺/305米

GG-J-24-SLE玻璃纖維外皮，J分度號，2*0.511mm ，1000英尺/305米

GG-T-36-SLE玻璃纖維外皮，T分度號，2*0.127mm ，1000英尺/305米

GG-T-30-SLE玻璃纖維外皮，T分度號，耐溫482度2*0.255mm，305米

GG-T-24-SLE玻璃纖維外皮，T分度號，耐溫482度2*0.511mm，305米

特富龍（耐溫260°C）

TT-K-36-SLE特富龍外皮，K分度號，2*0.127mm ，1000英尺/305米

TT-K-30-SLE特富龍外皮，K分度號，2*0.255mm ，1000英尺/305米

TT-K-24-SLE特富龍外皮，K分度號，2*0.511mm ，1000英尺/305米

TT-J-36-SLE特富龍外皮，J分度號，2*0.127mm ，1000英尺/305米

TT-J-30-SLE特富龍外皮，J分度號，2*0.255mm ，1000英尺/305米

TT-J-24-SLE特富龍外皮，J分度號，2*0.511mm ，1000英尺/305米

TT-T-36-SLE特富龍外皮，T分度號，2*0.127mm ，1000英尺/305米

TT-T-30-SLE特富龍外皮，T分度號，耐溫260度2*0.255mm，305米

TT-T-24-SLE特富龍外皮，T分度號，耐溫260度2*0.511mm，305米
